260 8 Programmazione: Cicli
8.4 Cicli per la fr
esat
ur
a di tasc
he, isole e scanalat
ur
e

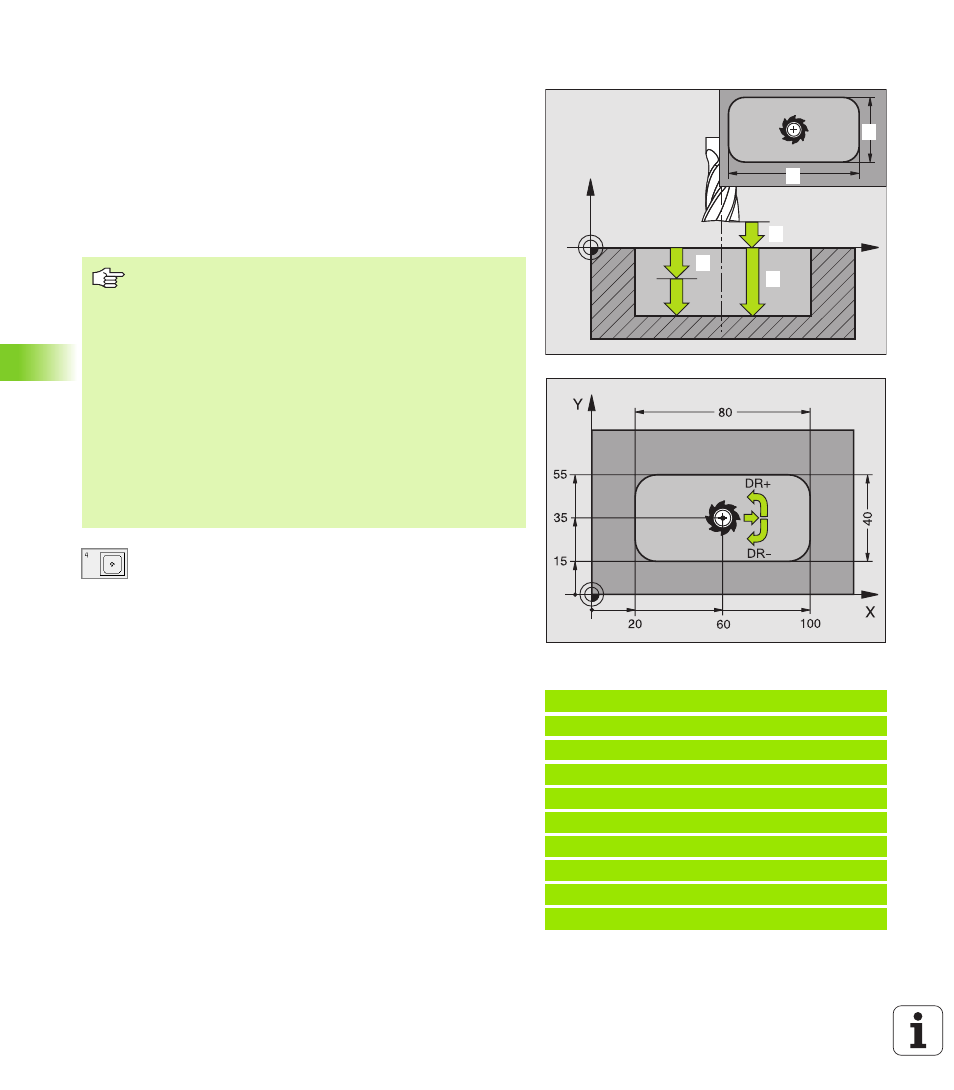

FRESATURE DI TASCHE (Ciclo 4)
1 L'utensile penetra nel pezzo dalla posizione di partenza (centro
della tasca) e si porta alla prima PROFONDITA' DI
ACCOSTAMENTO
2 Successivamente l'utensile si porta prima in direzione positiva del
lato più lungo - nelle tasche quadrate in direzione Y positiva - e
svuota la tasca dall'interno
3 Questa procedura si ripete (da 1 a 2), fino al raggiungimento della
PROFONDITA'
4 Alla fine del ciclo il TNC riporta l'utensile alla posizione di partenza
U U U U DISTANZA DI SICUREZZA 1 (in valore incrementale):
distanza tra la punta dell'utensile (pos. di partenza) e
la superficie del pezzo
U U U U PROFONDITA' 2 (in valore incrementale): distanza tra la
superficie del pezzo e il fondo della tasca
U U U U PROFONDITA' DI ACCOSTAMENTO 3 (in valore
incrementale): quota dei singoli accostamenti
dell'utensile. Il TNC si porta in un unico passo fino alla
PROFONDITA' quando:
n PROFONDITA' DI ACCOSTAMENTO e
PROFONDITA' sono uguali
n la PROFONDITA' DI ACCOSTAMENTO è maggiore
della PROFONDITA'
U U U U AVANZAMENTO IN PROFONDITA' : velocità di spostamento
dell'utensile durante la penetrazione
U U U U LUNGHEZZA 1º LATO 5 : lunghezza della tasca, parallela
all'asse principale del piano di lavoro
U U U U LUNGHEZZA 2º LATO 5 : larghezza della tasca
U U U U Avanzamento F: velocità di spostamento dell'utensile
nel piano di lavoro
Esempio: Blocchi NC
11 L Z+100 R0 FMAX
12 CYCL DEF 4.0 FRESATURA TASCHE
13 CYCL DEF 4.1 DIST. 2
14 CYCL DEF 4.2 PROF. -10
15 CYCL DEF 4.3 INCR. 4 F80
16 CYCL DEF 4.4 X80
17 CYCL DEF 4.5 Y40
18 CYCL DEF 4.6 F100 DR+ RAGGIO 10
19 L X+60 Y+35 FMAX M3
20 L Z+2 FMAX M99
X
Z
11
12
13
14
15
Da osservare prima della programmazione
Utilizzare frese con tagliente frontale a taglio centrale (DIN
844) o eseguire una preforatura al centro della tasca.
Preposizionare nel centro della tasca con R0.
Programmare l'istruzione di posizionamento del punto di
partenza nell'asse del mandrino (DISTANZA DI
SICUREZZA sopra la superficie del pezzo).
Il segno del parametro di ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo.
Per la LUNGHEZZA 2º LATO vale la seguente condizione:
LUNGHEZZA 2º LATO maggiore di [(2 x raggio
arrotondamento) + accostamento laterale k].
