92 4 Programmazione: Generalità, gestione file dati, aiuti di programmazione, Gestione pallet
4.13 F
unzionament
o con pallet in caso di la
v
o
ra
zione or
ientata all’ut
e
nsile

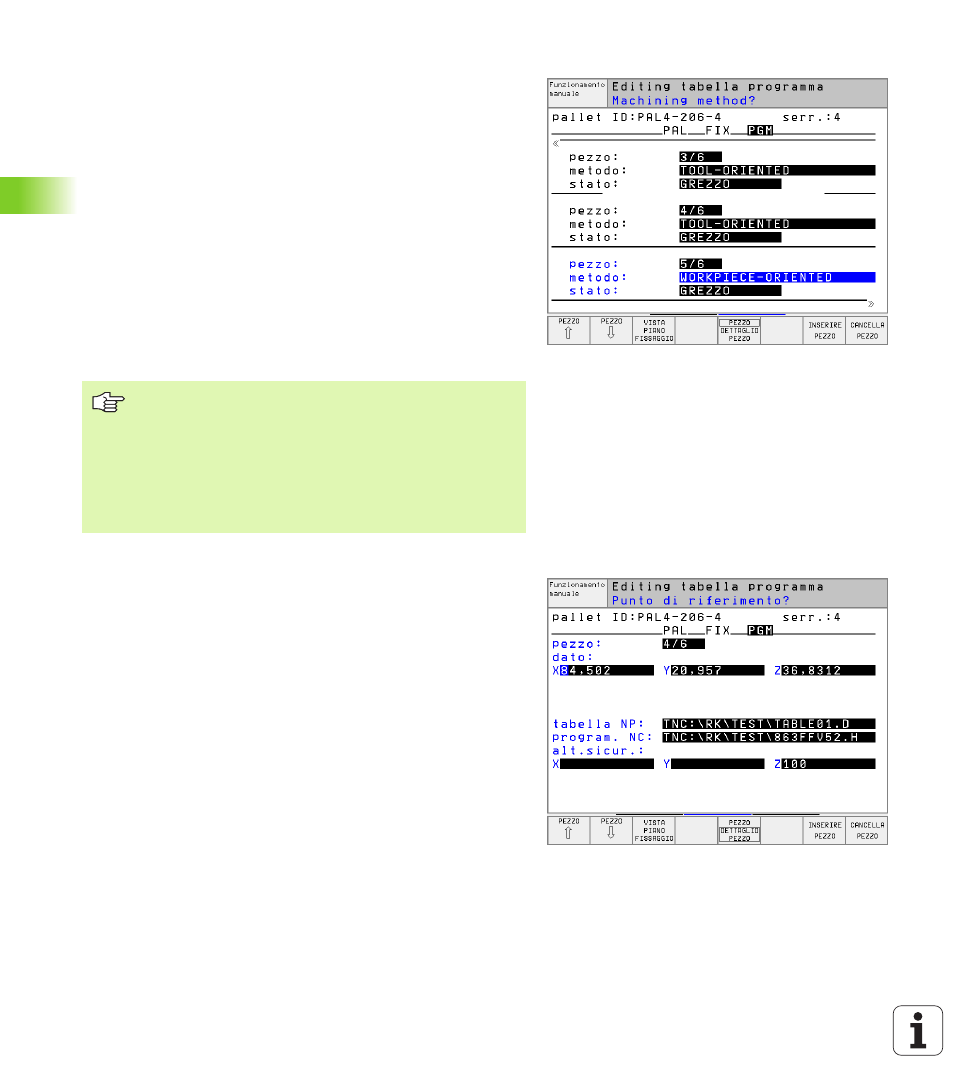

Impostazione del livello pezzo
n Pezzo : Viene visualizzato il numero del pezzo, dopo la barretta
inclinata viene visualizzato il numero di pezzi nell'ambito di questo
livello attrezzatura
n Metodo : Si possono scegliere due modi di lavorazione: ORIENTATA
AL PEZZO oppure ORIENTATA ALL'UTENSILE. Nella
visualizzazione a tabella il metodo di lavorazione ORIENTATA AL
PEZZO compare come WPO e ORIENTATA ALL'UTENSILE come TO.
Con il softkey COLLEGARE/SEPARARE si identificano le attrezzature che
nella lavorazione orientata all'utensile sono coinvolte insieme nel
calcolo della lavorazione. I pezzi collegati sono identificati da un
trattino interrotto, i pezzi separati sono identificati da una linea
continua. Nella visualizzazione a tabella, i pezzi collegati sono
identificati nella colonna METODO con CTO.
n Stato : Con il sofkey GREZZO il pezzo viene identificato come non
ancora lavorato e nel campo di stato viene inserito BLANK . Utilizzare
il softkey POSTO LIBERO, se si desidera che nel corso della
lavorazione il pezzo venga saltato; nel campo di stato compare
EMPTY
Dettagli di programmazione del livello pezzo
n
Pezzo : Viene visualizzato il numero del pezzo, dopo la barretta
inclinata viene visualizzato il numero di pezzi nell'ambito di questo
livello attrezzatura oppure pallet
n
Origine : introdurre l'origine per il pezzo
n Tabella orig. : introdurre il nome ed il percorso della tabella origini
valida per la lavorazione del pezzo. Se si utilizza la stessa tabella
origini per tutti i pezzi, introdurre il nome ed il percorso nel livello
pallet oppure attrezzatura. L'introduzione viene memorizzata
automaticamente nel livello pezzo.
n Programma NC : Indicare il percorso del programma NC necessario per
la lavorazione del pezzo
n Alt. di sicurezza : (opzionale): posizione di sicurezza per i singoli
assi relativa al pezzo. Il posizionamento alle posizioni definite
avviene solamente se i valori corrispondenti sono stati letti nelle
macro NC e programmati di conseguenza.
Se s'imposta il metodo e lo stato nel livello pallet oppure
nel livello attrezzatura, l'introduzione viene accettata per
tutti i relativi pezzi.
In caso di più versioni di pezzo nell'ambito di un livello, i
pezzi di una versione dovrebbero essere indicati in
sequenza. Nella lavorazione orientata all'utensile, i pezzi
della rispettiva versione possono essere identificati con il
softkey COLLEGARE/SEPARARE e lavorati a gruppi.
