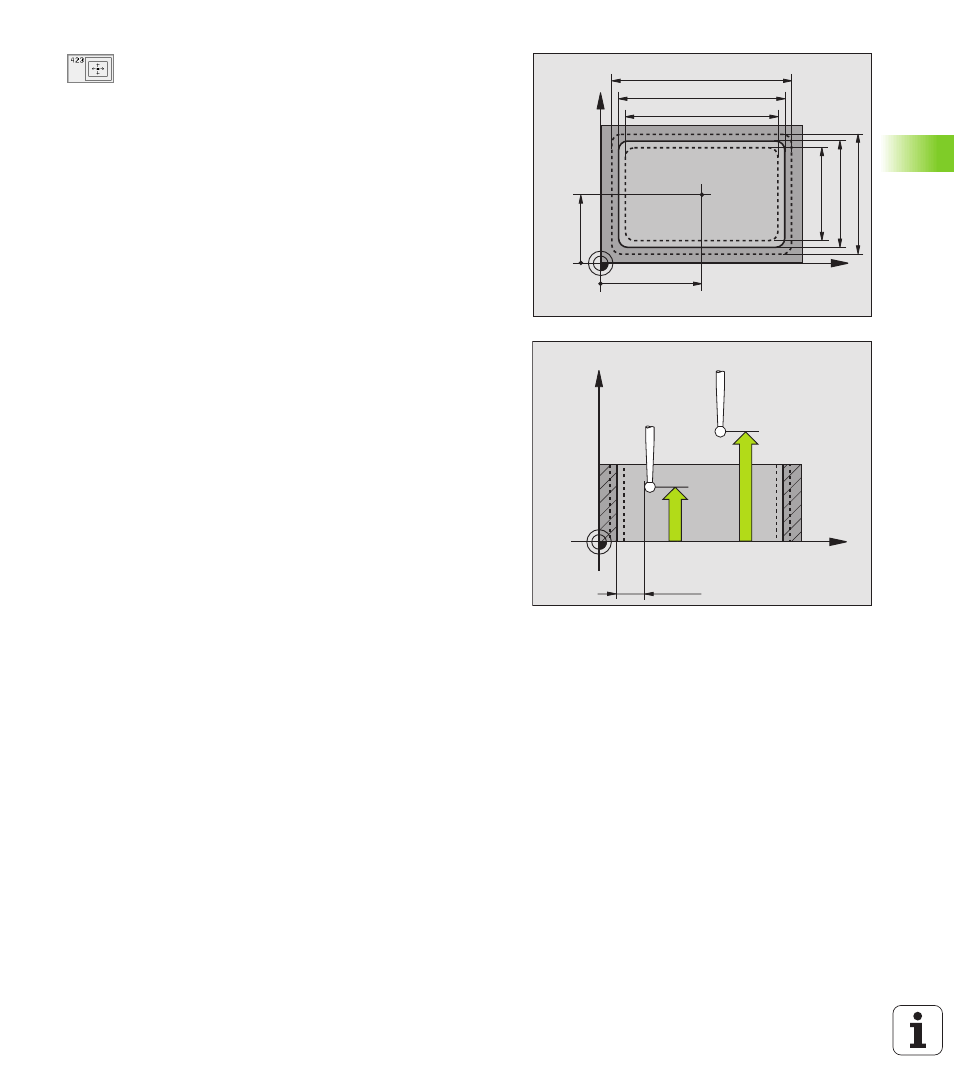

CENTRO 1º ASSE
Q273 (in valore assoluto): centro della
tasca, nell'asse principale del piano di lavoro
U
U
U
U
CENTRO 2º ASSE
Q274 (in valore assoluto): centro della
tasca, nell'asse secondario del piano di lavoro
U
U
U
U
LUNGHEZZA 1º LATO
Q282: lunghezza della tasca,
parallela all'asse principale del piano di lavoro
U
U
U
U
LUNGHEZZA 2º LATO
Q283: lunghezza della tasca,
parallela all'asse secondario del piano di lavoro
U
U
U
U
ALTEZZA DI MISURA SU ASSE TASTATORE
Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore sul quale si esegue la
misurazione
U
U
U
U
DISTANZA DI SICUREZZA
Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140
U
U
U
U
ALTEZZA DI SICUREZZA
Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (il dispositivo di
serraggio)
U
U
U
U
SPOST. A ALT. SICUR.
Q301: definisce il modo di
spostamento del tastatore tra i punti da misurare:
0: Spostamento tra i punti da misurare all'altezza di
misura
1: Spostamento tra i punti da misurare all'altezza di
sicurezza
U
U
U
U
QUOTA MAX. 1º LATO
Q284: lunghezza massima
ammessa per la tasca
U
U
U
U
QUOTA MIN. 1º LATO
Q285: lunghezza minima
ammessa per la tasca
U
U
U
U
QUOTA MAX. 2º LATO
Q286: larghezza massima
ammessa per la tasca
U
U
U
U
QUOTA MIN. 2º LATO
Q287: larghezza minima
ammessa per la tasca
U
U
U
U
TOLLERANZA CENTRO 1º ASSE
Q279: scostamento di
posizione ammesso nell'asse principale del piano di
lavoro
U
U
U
U
TOLLERANZA CENTRO 2º ASSE
Q280: scostamento di
posizione ammesso nell'asse secondario del piano di
lavoro
