U U U U ASSE DI MISURA Q272: asse del piano di lavoro in cui
deve essere effettuata la misurazione:
1: Asse principale = Asse di misura
2: Asse secondario = Asse di misura
U U U U ALTEZZA DI MISURA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore sul quale si esegue la
misurazione
U U U U DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140

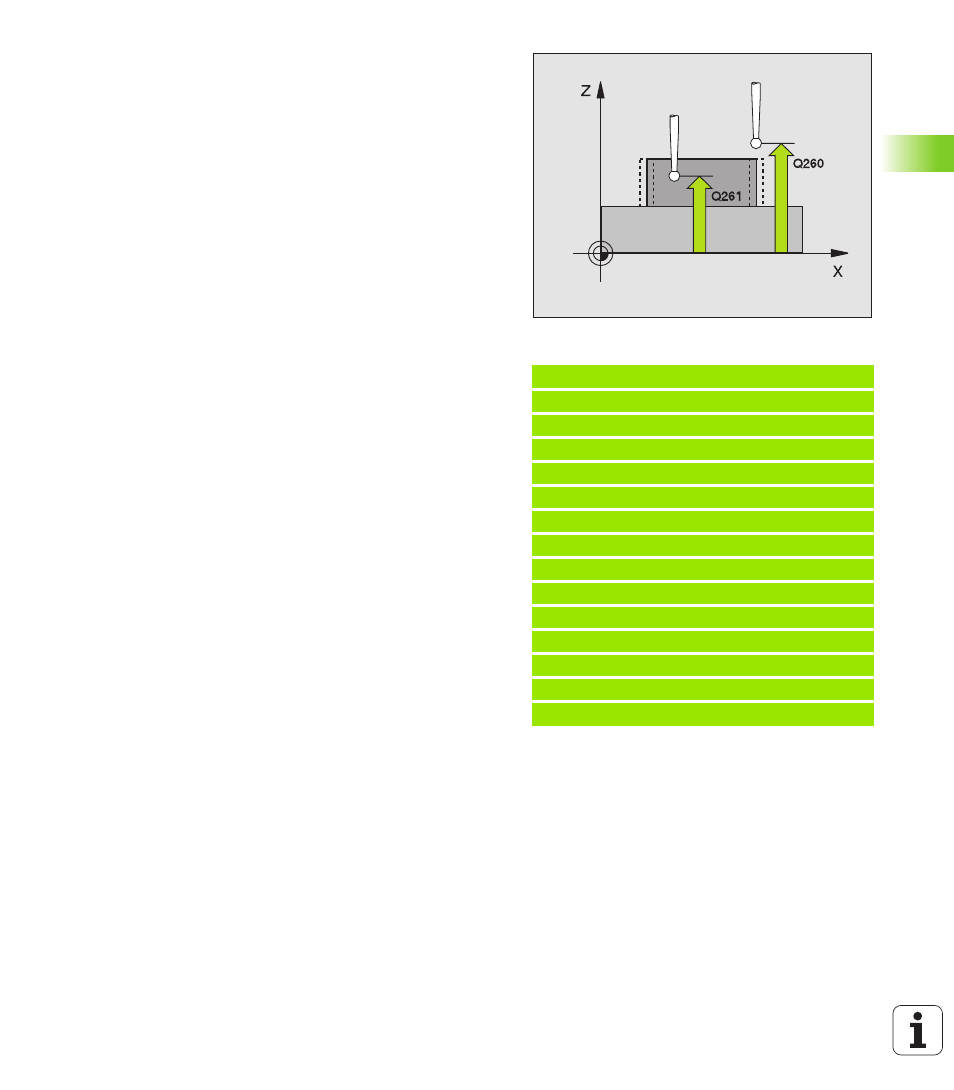

U U U U ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (il dispositivo di
serraggio)
U U U U LUNGHEZZA NOMINALE Q311: valore nominale della
lunghezza da misurare
U U U U LIMITE MASSIMO Q288: lunghezza massima ammessa
U U U U LIMITE MINIMO Q289: lunghezza minima ammessa
U U U U PROTOCOLLO DI MIS. Q281: definisce se il TNC deve
generare un protocollo di misura:
0: Senza generazione di protocollo di misura
1: Con generazione di protocollo di misura: il TNC
memorizza il file di protocollo TCHPR426.TXT di
norma nella directory nella quale si trova anche il
programma di misura
U U U U STOP PGM PER ERRORE TOLLERANZA Q309: definisce se
in caso di superamento della tolleranza il TNC deve
interrompere il programma ed emettere un
messaggio d'errore:
0: Senza interruzione programma, senza emissione
messaggio d'errore
1: Con interruzione programma, con emissione
messaggio d'errore
U U U U NUMERO UTENSILE PER VERIFICA Q330: definisce se il
TNC deve provvedere al controllo della rottura
utensile (vedere "Controllo utensile", pag. 73):
0: Controllo non attivo
>0: Numero utensile nella tabella utensili TOOL.T
Esempio: Blocchi NC
5 T C H P RO B E 4 2 6 M IS U RA ES T . I SO L A
Q 26 3 =+ 5 0 ; 1 º P U NT O 1 º A S SE
Q2 6 4= + 25 ; 1º PU N TO 2 º A SS E
Q 26 5 =+ 5 0 ; 2 º P U NT O 1 º A S SE
Q2 6 6= + 85 ; 2º PU N TO 2 º A SS E
Q2 7 2= 2 ; AS S E D I M I SU R A
Q2 6 1= - 5 ; AL T EZ Z A D I M I SU R A
Q3 2 0= 0 ; DI S TA N ZA S IC U RE Z ZA
Q2 6 0= + 20 ; AL T EZ Z A D I S I CU R EZ Z A
Q3 1 1= 4 5 ; LU N GH E ZZ A NO M IN A LE
Q2 8 8= 4 5 ; LI M IT E M A S SI M O
Q2 8 9= 4 4, 9 5 ; LI M IT E M I N IM O
Q2 8 1= 1 ; PR O TO C OL L O D I M I SU R A
Q 30 9 =0 ; S TO P PG M P E R E RR O RE
Q3 3 0= 0 ; NU M ER O U T E NS I LE
