Centro del cerchio quale origine
I centri di fori, tasche circolari, cilindri pieni, perni, isole circolari ecc.
possono essere definiti quali origine.

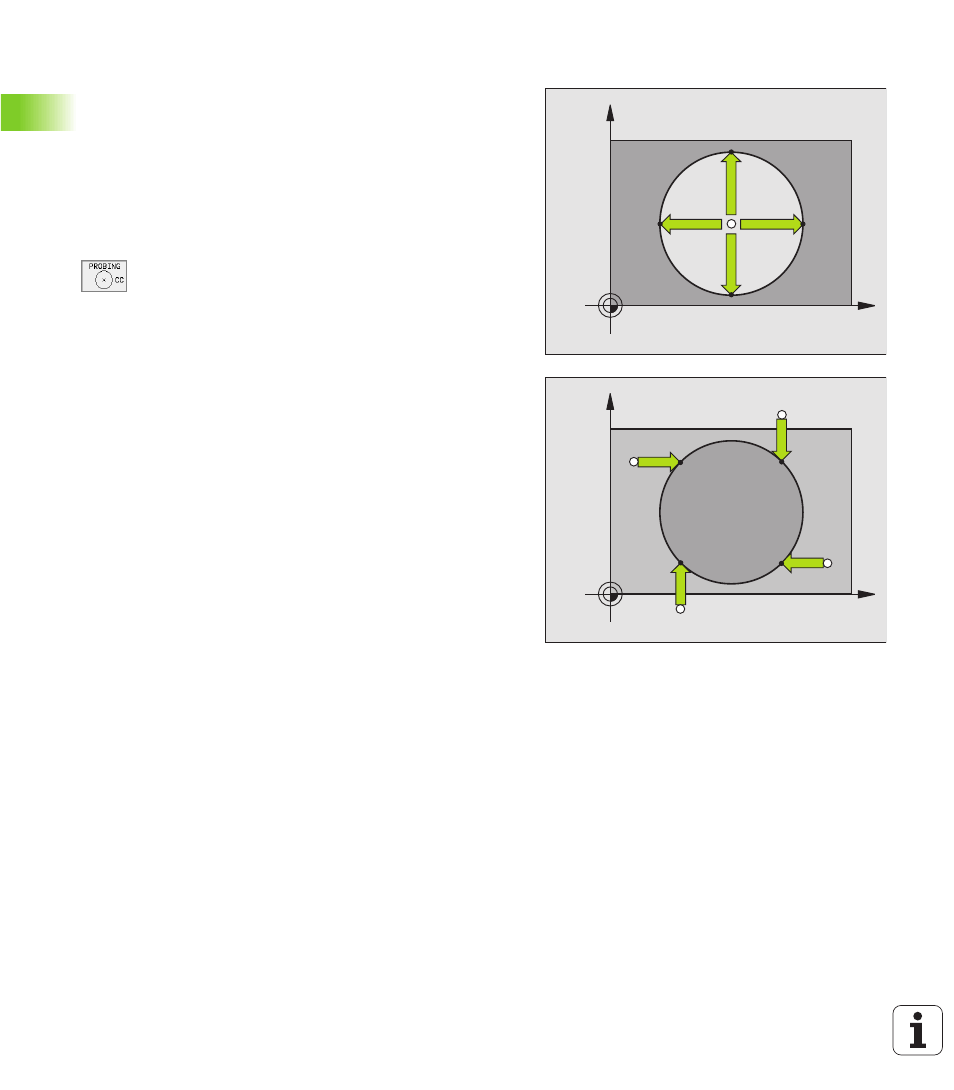

Cerchio interno:
Il TNC tasta automaticamente la parete circolare interna nelle 4
direzioni assiali.
In caso di cerchi interrotti (archi di cerchio) la scelta della direzione di
tastatura è libera.
U
U
U
U
Posizionare la sfera di tastatura approx. al centro del cerchio
U
U
U
U
Selezione della funzione di tastatura: premere il
softkey TASTARE CC
U
U
U
U
Tastatura: premere 4 volte il tasto esterno di START. Il
tastatore tasterà uno dopo l'altro 4 punti sulla parete
circolare interna
U
U
U
U
Se si desidera lavorare con misurazione dell'offset
centrale (possibile solo su macchine con
orientamento del mandrino, in funzione
dell'impostazione di MP6160) premere il softkey 180°
e tastare nuovamente 4 punti sulla parete circolare
interna
U
U
U
U
Senza misurazione dell'offset centrale: premere il
tasto END
U
U
U
U
ORIGINE: introdurre nella finestra del menu entrambe
le coordinate del centro del cerchio e confermarle con
il tasto ENT
U
U
U
U
Conclusione della funzione di tastatura: premere il
tasto END
Cerchio esterno:
U
U
U
U
Posizionare la sfera di tastatura all'esterno del cerchio, vicino al
primo punto da tastare
U
U
U
U
Selezione della direzione di tastatura: mediante il relativo softkey
U
U
U
U
Tastatura: premere il tasto esterno di START
U
U
U
U
Ripetere la tastatura per i restanti 3 punti. V. fig. in basso a destra
U
U
U
U
Introdurre le coordinate dell'origine e confermarle con ENT
A tastatura terminata il TNC visualizzerà le coordinate attuali del centro
del cerchio e il raggio del cerchio PR.
