HEIDENHAIN TNC 426, TNC 430 113
4
.1
la
m
is
u
ra
z
io
n
e
d
e
ll
'u
te
n
s
il
e
c
o
n
il
T
T Il calcolo dell'avanzamento di tastatura viene impostato nell'MP6507
come segue:
MP6507=0:
La tolleranza di misura rimane, indipendentemente dal raggio
dell'utensile, costante. Negli utensili molto grandi l'avanzamento di
tastatura diventerà comunque pari a zero. Questo effetto si farà
sentire tanto prima quanto più piccola è la velocità periferica massima
(MP6570) e quanto più piccolo è il valore selezionato per la tolleranza
ammessa (MP6510).
MP6507=1:
La tolleranza di misura varia con l'aumento del raggio dell'utensile. In
questo modo si garantisce che anche con raggi d'utensile molto grandi
risulta comunque un sufficiente avanzamento di tastatura. Il TNC
modifica la tolleranza di misura come riportato nella seguente tabella:
MP6507=2:
L'avanzamento di tastatura rimane costante, ma l'errore di misura
aumenta in modo lineare con l'aumento del raggio dell'utensile:
Tolleranza di misura = (r • MP6510)/ 5 mm), dove

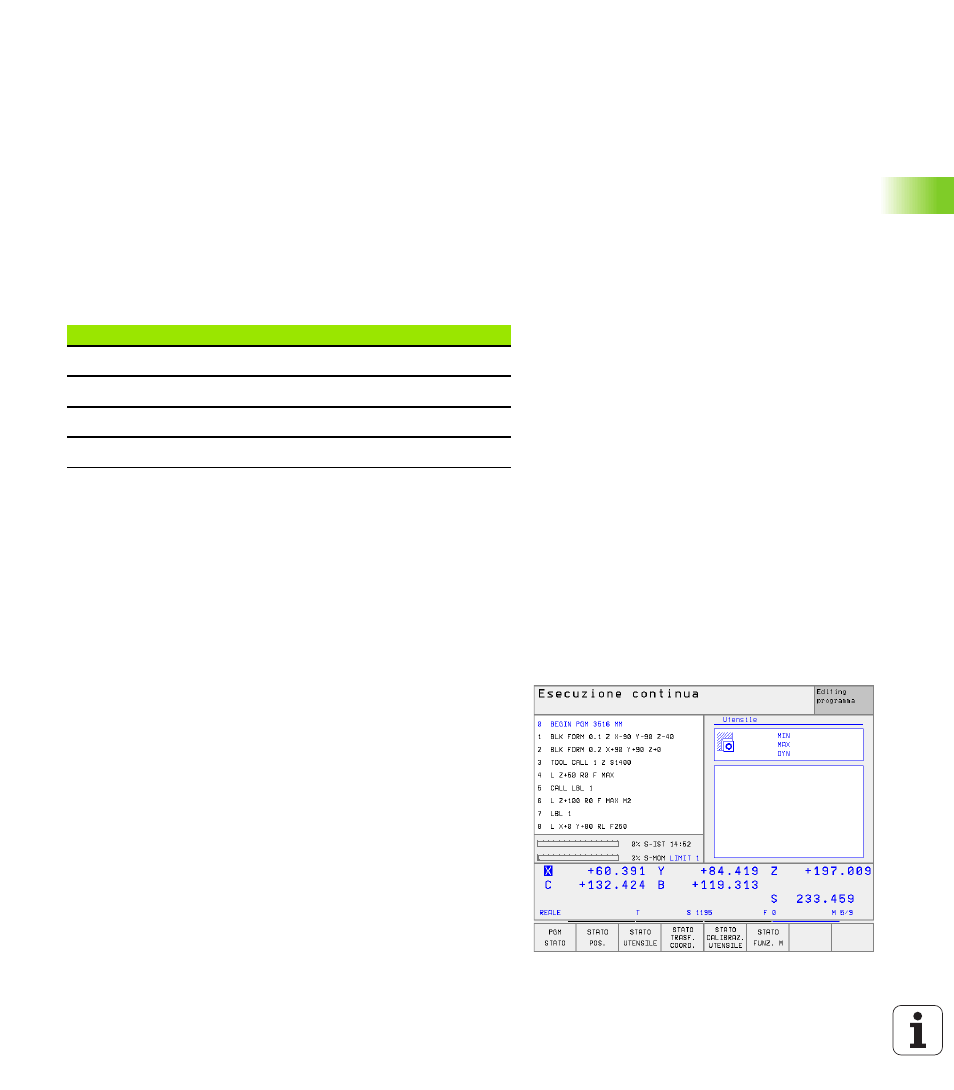

Visualizzazione dei risultati di misura
Azionando il softkey STATUS TOOL PROBE si può chiamare la
visualizzazione dei risultati di misura dell'utensile nell'indicazione di
stato supplementare (nei modi operativi Macchina). Il TNC visualizzerà
a sinistra il programma e a destra i risultati di misura. I valori di misura
che superano la tolleranza di usura ammessa vengono contrassegnati
dal TNC con un "*" e i valori che superano la tolleranza di rottura
ammessa, con una "B".
raggio utensile Tolleranza di misura
fino a 30 mm MP6510
da 30 60 mm 2 • MP6510
da 60 90 mm 3 • MP6510
da 90 120 mm 4 • MP6510
r Raggio utensile attivo [mm]
MP6510 Errore di misura massimo ammesso
