ORIGINE ASSE DI TASTATURA (Ciclo di
tastatura 417, DIN/ISO: G417)
Il Ciclo di tastatura 417 misura una coordinata qualsiasi nell'asse del
tastatore e imposta questa coordinata quale origine. In alternativa il
TNC può inserire questa coordinata in una Tabella origini.

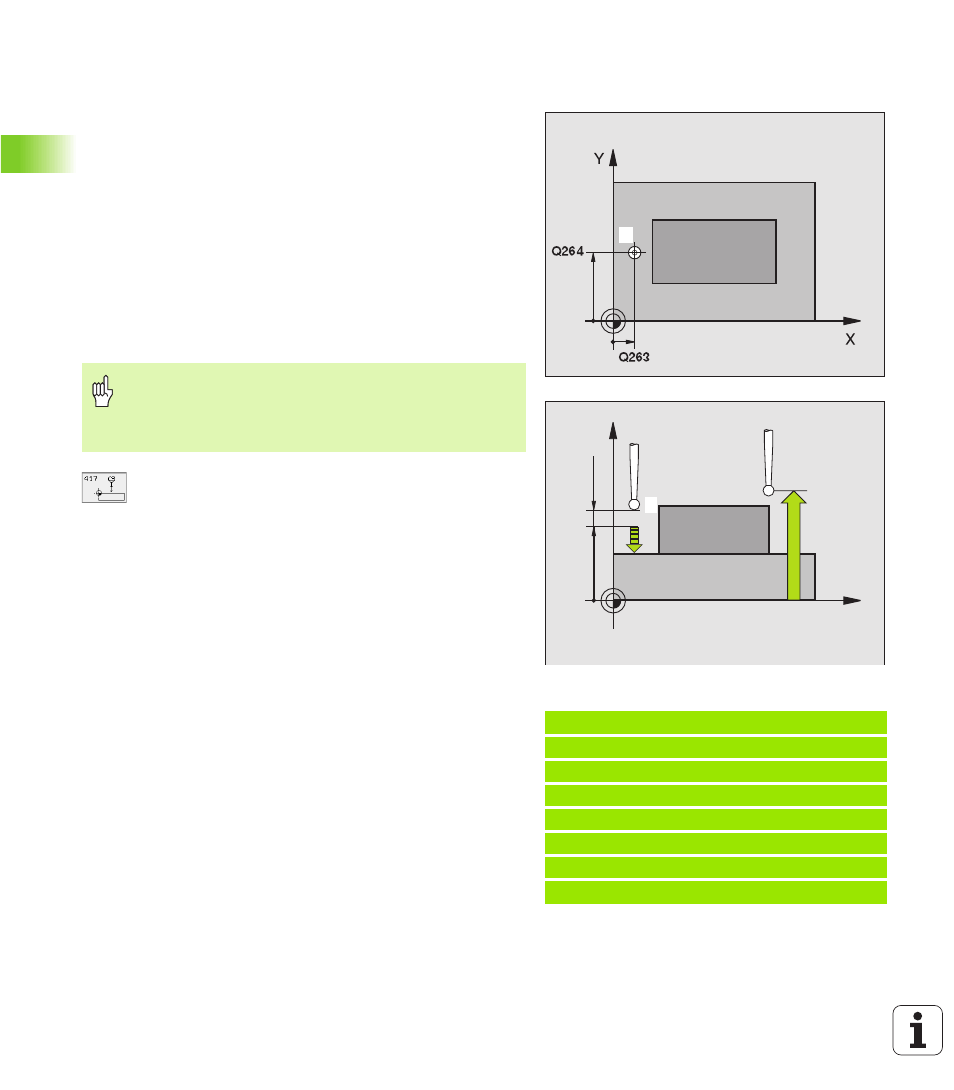

1 Il TNC posiziona il tastatore in rapido (valore da MP6150 o da
MP6361) e con la logica di posizionamento (vedere "Esecuzione dei
Cicli di Tastatura", pag. 7) sul punto da tastare programmato
1 ,
spostando il tastatore per la distanza di sicurezza in direzione
dell'asse positivo del tastatore
2 In seguito il tastatore si sposta sul suo asse sulla coordinata
programmata del punto da tastare
1 e rileva con un'unica tastatura
la posizione reale
3 Quindi il TNC riposiziona il tastatore all'altezza di sicurezza ed
imposta l'origine nell'asse del tastatore o inserisce la coordinata
nella Tabella origini attiva
U U U U 1º PUNTO DI MISURA 1º ASSE Q263 (in valore
assoluto): coordinata del primo punto da tastare
nell'asse principale del piano di lavoro
U U U U 1º PUNTO DI MISURA 2º ASSE Q264 (in valore
assoluto): coordinata del primo punto da tastare
nell'asse secondario del piano di lavoro
U U U U 1º PUNTO DI MISURA 3º ASSE Q294 (in valore assoluto):
coordinata del primo punto da tastare nell'asse del
tastatore
U U U U DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140
U U U U ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (il dispositivo di
serraggio)
U U U U NR. ORIGINE NELLA TABELLA Q305: indicare il numero
nella Tabella origini nel quale il TNC deve
memorizzare la coordinata. Programmando Q305=0,
il TNC imposta la visualizzazione automaticamente in
modo tale che la nuova origine si trova sulla superficie
tastata
U U U U NUOVA ORIGINE NELL'ASSE DEL TASTATORE Q333 (in
valore assoluto): coordinata nell'asse del tastatore sul
quale il TNC deve impostare l'origine.
Impostazione di base = 0
Esempio: Blocchi NC
5 T CH PR O BE 41 7 O R IG I NE NE L L' A SS E T S .
Q2 6 3= + 25 ;1 º P U NT O 1 º A S SE
Q2 6 4= + 25 ;1 º P U NT O 2 º A S SE
Q2 9 4= + 25 ;1 º P U NT O 3 º A S SE
Q 3 20 = 0 ; D IS T AN Z A S IC U RE Z ZA
Q 2 60 = +5 0 ; A LT E ZZ A D I S I CU R EZ Z A
Q3 0 5= 0 ;N R . I N T AB E LL A
Q 3 33 = +0 ; O RI G IN E
1
X
Z
Q260
Q294
MP6140
+
Q320
1
Da osservare prima della programmazione
Prima della definizione del ciclo deve essere programmata
una chiamata utensile per la definizione dell'asse del
tastatore. Quindi il TNC imposta l'origine su questo asse.
