42 3 Cicli di Tastatura per il controllo automatico dei pezzi
3.
2 I
m
p
o
s
taz
io
n
e
au
to
m
a
ti
c
a
d
e
ll
e
o
ri
g
in
i
3.2 Impostazione automatica delle
origini
Panoramica
Il TNC mette a disposizione nove cicli che consentono l'impostazione
automatica delle origini oppure l'inserimento dei valori rilevati nella
tabella origini attiva:

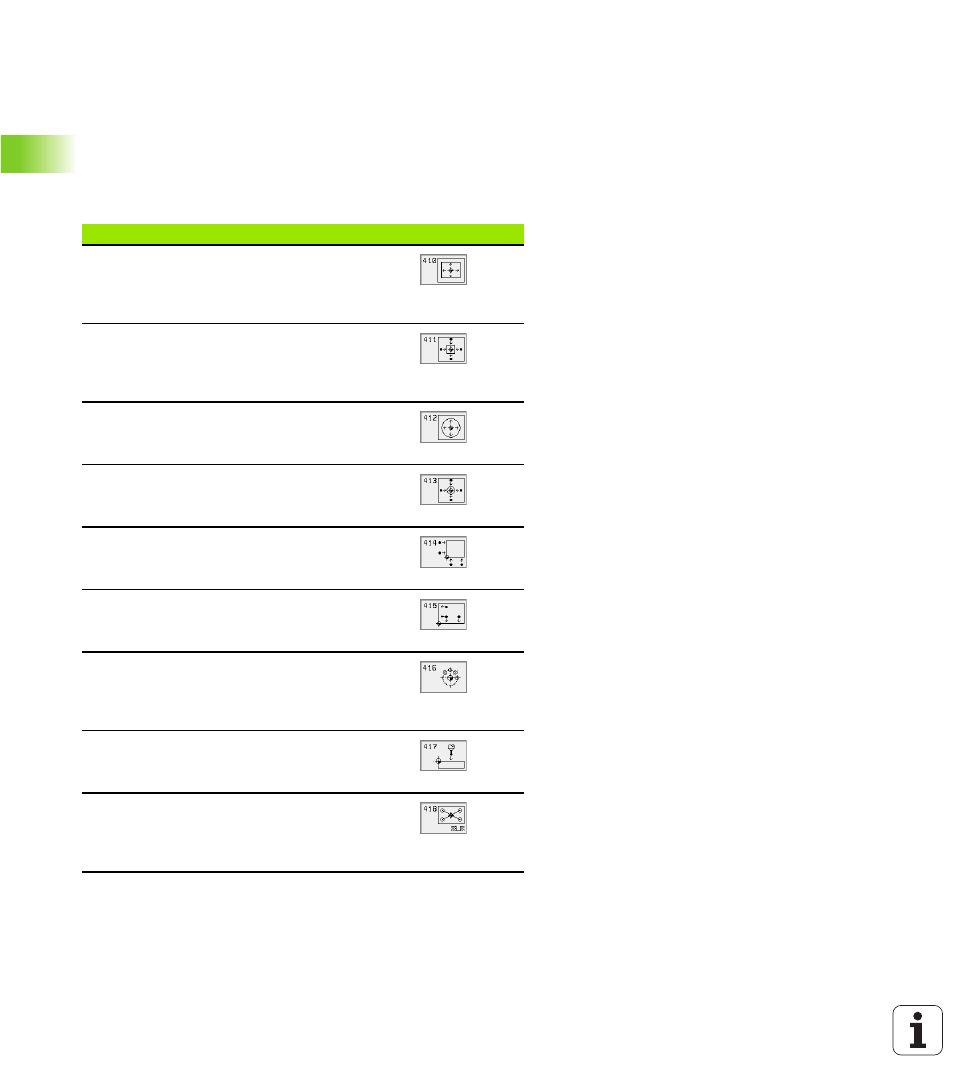

Ciclo Softkey
410 RIF. INTERNO RETTAN.
Misurazione interna di lunghezza e larghezza di
rettangolo, impostazione centro rettangolo quale
origine
411 RIF. ESTERNO RETTAN.
Misurazione esterna di lunghezza e larghezza di
rettangolo, impostazione centro rettangolo quale
origine
412 RIF. INTERNO CERCHIO
Misurazione interna di quattro punti qualsiasi,
impostazione centro del cerchio quale origine
413 RIF. ESTERNO CERCHIO
Misurazione esterna di quattro punti qualsiasi,
impostazione centro del cerchio quale origine
414 RIF. ESTERNO SPIGOLO
Misurazione esterna di due rette, impostazione
del punto di intersezione delle rette quale origine
415 RIF. INTERNO SPIGOLO
Misurazione interna di due rette, impostazione
del punto di intersezione delle rette quale origine
416 RIF.CENTRO CERCHIO (2º livello softkey)
Misurazione di tre fori qualsiasi sul cerchio di fori,
impostazione del centro del cerchio di fori quale
origine
417 ORIGINE NELL'ASSE TS (2º livel. softkey)
Misurazione di una posizione qualsiasi nell'asse
del tastatore e sua impostazione quale origine
418 ORIGINE SU 4 FORI (2º livello softkey)
Misurazione diagonale di due fori alla volta,
impostazione della intersezione delle diagonali
quale origine
