HEIDENHAIN TNC 426, TNC 430 99
3
.3
M
isu
ra
zi
o
n
e
a
u
to
m
a
ti
ca
d
e
i p
e
zzi

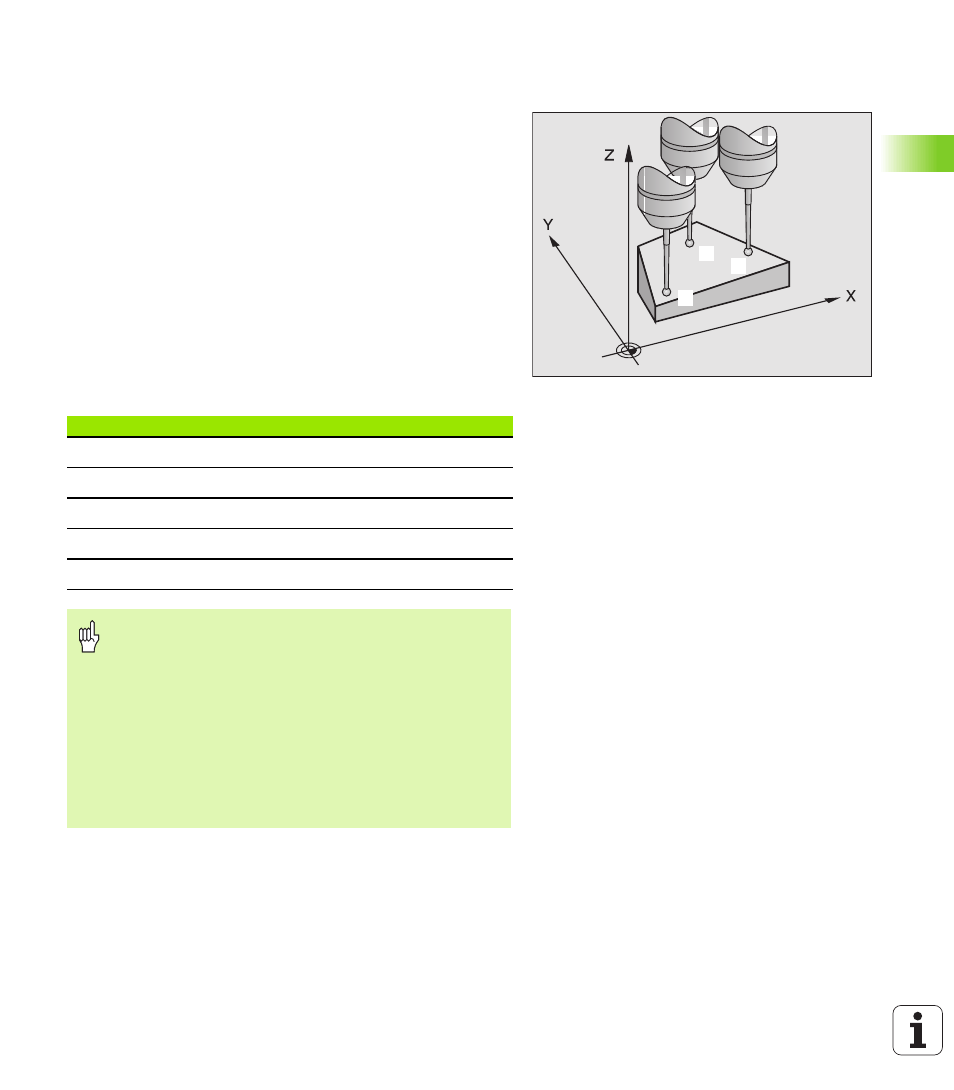

MISURAZIONE PIANI (Ciclo di tastatura 431,
DIN/ISO: G431)
Il Ciclo di tastatura 431 rileva gli angoli di un piano mediante
misurazione di tre punti e memorizza i relativi valori in parametri di
sistema.
1 Il TNC posiziona il tastatore in rapido (valore da MP6150 o da
MP6361) e con la logica di posizionamento (vedere "Esecuzione dei
Cicli di Tastatura", pag. 7) sul punto da tastare
1 e vi misura il primo
punto sul piano. Contemporaneamente il TNC sposta il tastatore
della distanza di sicurezza in senso opposto alla direzione di
tastatura
2 Successivamente il tastatore si riporta all'altezza di sicurezza e si
posiziona nel piano di lavoro sul punto da tastare
2 e vi misura il
valore reale del secondo punto sul piano
3 Successivamente il tastatore si riporta all'altezza di sicurezza e si
posiziona nel piano di lavoro sul punto da tastare
3 e vi misura il
valore reale del terzo punto sul piano
4 Quindi il TNC riposiziona il tastatore all'altezza di sicurezza e
memorizza i valori angolari rilevati nei seguenti parametri Q:
2
3
1
Numero del parametro Significato
Q158 Angolo dell'asse A
Q159 Angolo dell'asse B
Q170 Rotazione intorno all'asse A
Q171 Rotazione intorno all'asse B
Q172 Rotazione intorno all'asse C
Da osservare prima della programmazione
Prima della definizione del ciclo deve essere programmata
una chiamata utensile per la definizione dell'asse del
tastatore.
Affinché il TNC possa calcolare i valori angolari i tre punti
da tastare non devono trovarsi su una retta.
Dal software NC 280 476-12 si determinano nei parametri
Q170 – Q172 gli angoli degli assi di rotazione necessari per
la funzione "Rotazione piano di lavoro con angolo solido".
Tramite i primi due punti di misura si determina la direzione
dell'asse principale per la rotazione del piano di lavoro.
