HEIDENHAIN TNC 426, TNC 430 51
3.
2 I
m
p
o
s
taz
io
n
e
au
to
m
a
ti
c
a
d
e
ll
e
o
ri
g
in
i

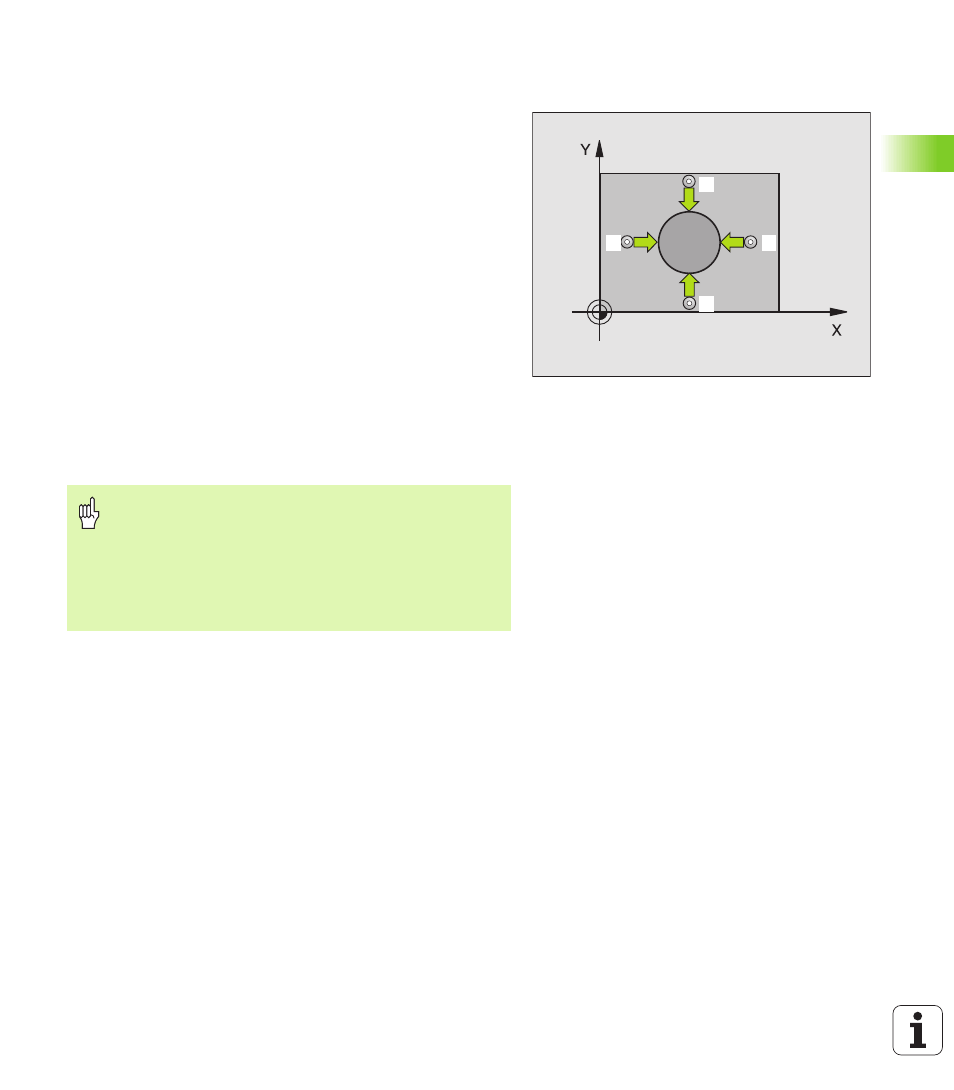

ORIGINE ESTERNA DI CERCHIO (Ciclo di
tastatura 413, DIN/ISO: G413)
Il ciclo di tastatura 413 rileva il centro di una isola circolare e imposta
questo centro quale origine. In alternativa il TNC può inserire questo
centro in una Tabella origini.
1 Il TNC posiziona il tastatore in rapido (valore da MP6150 o da
MP6361) e con la logica di posizionamento (vedere "Esecuzione dei
Cicli di Tastatura", pag. 7) sul punto da tastare programmato
1 ,
calcolando i punti da tastare dai dati definiti nel ciclo e dalla distanza
di sicurezza in MP6140
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (MP6120 o MP6360). Il TNC determina la direzione di
tastatura automaticamente in funzione dell'angolo di partenza
programmato
3 Quindi il tastatore si porta sul successivo punto da tastare 2 su una
traiettoria circolare, all'alteza di misura o all'altezza di sicurezza ed
esegue la seconda tastatura
4 Il TNC posiziona il tastatore sul punto 3 e quindi sul punto da
tastare 4 eseguendo rispettivamente la terza e la quarta tastatura
5 Quindi il TNC riposiziona il tastatore all'altezza di sicurezza ed
imposta l'origine nel centro dell'isola o inserisce le coordinate del
centro dell'isola nella Tabella origini attiva
3
2
1
4
Da osservare prima della programmazione
Per evitare collisioni tra il tastatore e il pezzo inserire per il
diametro nominale della tasca (del foro) un valore
approssimato per eccesso.
Prima della definizione del ciclo deve essere programmata
una chiamata utensile per la definizione dell'asse del
tastatore.
