52
3 Cicli di Tastatura per il controllo automatico dei pezzi
3.
2 I
m
p
o
s
taz
io
n
e
au
to
m
a
ti
c
a
d
e
ll
e
o
ri
g
in
i
U
U
U
U
CENTRO 1º ASSE
Q321 (in valore assoluto): centro
dell'isola, nell'asse principale del piano di lavoro
U
U
U
U
CENTRO 2º ASSE
Q322 (in valore assoluto): centro
dell'isola, nell'asse secondario del piano di lavoro.
Programmando Q322 = 0 il TNC allinea il centro del
foro sull'asse Y positivo; programmando Q322
diverso da 0, il TNC allinea il centro del foro sulla
posizione nominale
U
U
U
U
DIAMETRO NOMINALE
Q262: diametro approssimativo
dell'isola. Introdurre un valore approssimato per
eccesso
U
U
U
U
ANGOLO DI PARTENZA
Q325 (in valore assoluto): angolo
tra l'asse principale del piano di lavoro e il primo punto
da tastare
U
U
U
U
ANGOLO INCREMENTALE
Q247 (in valore incrementale):
angolo tra due punti da misurare; il segno dell'angolo
definisce il senso di rotazione (- = senso orario), con il
quale il tastatore si porta sul successivo punto da
misurare. Per la misurazione di archi di cerchio
programmare un angolo incrementale inferiore a 90°
U
U
U
U
ALTEZZA DI MISURA SU ASSE TASTATORE
Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore sul quale si esegue la
misurazione
U
U
U
U
DISTANZA DI SICUREZZA
Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140
U
U
U
U
ALTEZZA DI SICUREZZA
Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (il dispositivo di
serraggio)
U
U
U
U
SPOST. A ALT. SICUR.
Q301: definisce il modo di
spostamento del tastatore tra i punti da misurare:
0: Spostamento tra i punti da misurare all'altezza di
misura
1: Spostamento tra i punti da misurare all'altezza di
sicurezza
Esempio: Blocchi NC

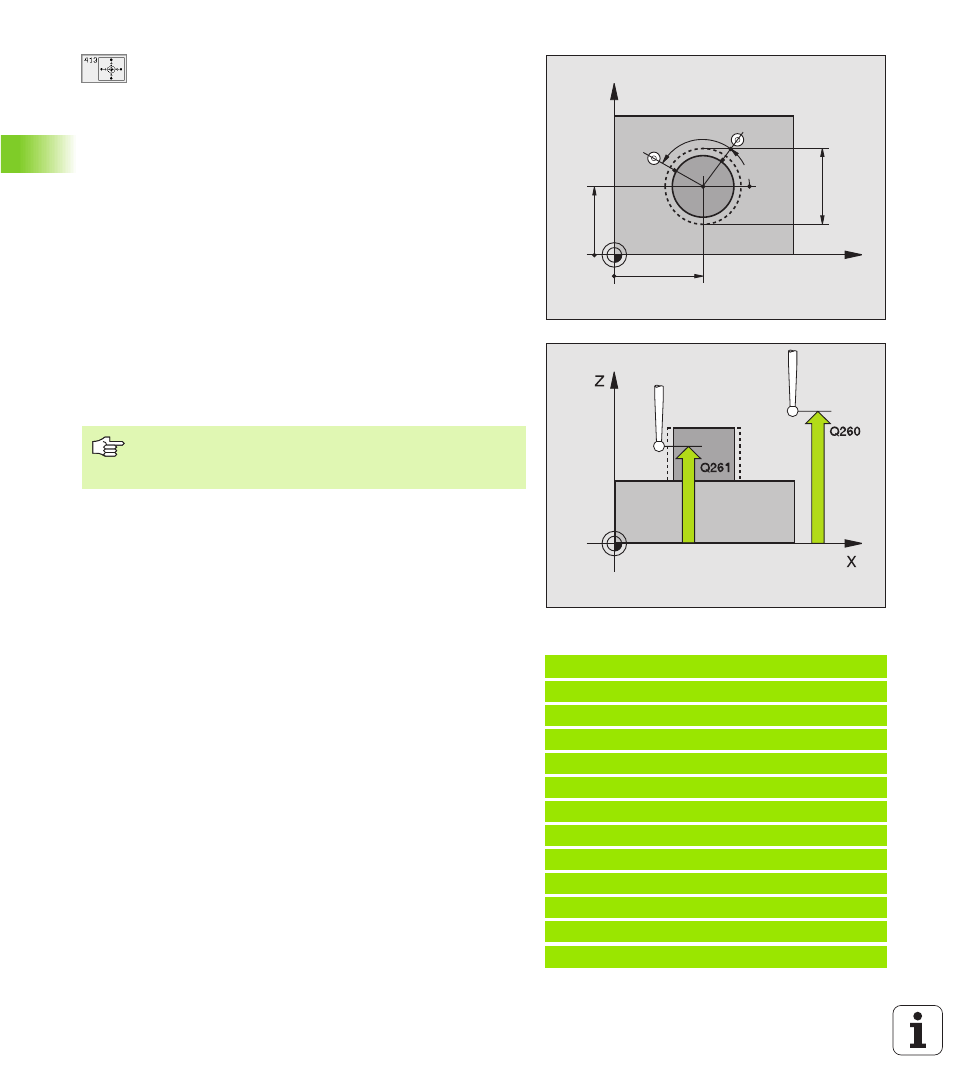

4 T CH PR O BE 41 3 O R IG I NE ES T ER N A C ER C H IO
Q3 2 1= + 50 ;C E NT R O 1 º A SS E
Q3 2 2= + 50 ;C E NT R O 2 º A SS E
Q2 6 2= 6 5 ;D I AM E TR O N O MI N AL E
Q3 2 5= + 0 ;A N GO L O D I P AR T EN Z A
Q 24 7 =9 0 ; AN G OL O I N CR E ME N TA L E
Q 2 61 = -5 ; A LT E ZZ A D I M I SU R A
Q 3 20 = 0 ; D IS T AN Z A S IC U RE Z ZA
Q 2 60 = +2 0 ; A LT E ZZ A D I S I CU R EZ Z A
Q 3 01 = 0 ; S PO S T. A LL ' AL T . DI S I CU R EZ .
Q3 0 5= 1 5 ;N R . I N T AB E LL A
Q3 3 1= + 0 ;O R IG I NE
Q 3 32 = +0 ; O RI G IN E
X
Y
Q322
Q321
Q262
Q325
Q247
Più piccolo si programma l'angolo incrementale, tanto
meno preciso sarà il calcolo del TNC per l'origine. Valore
minimo di immissione: 5°.
