5.3 Modi di digitalizzazione

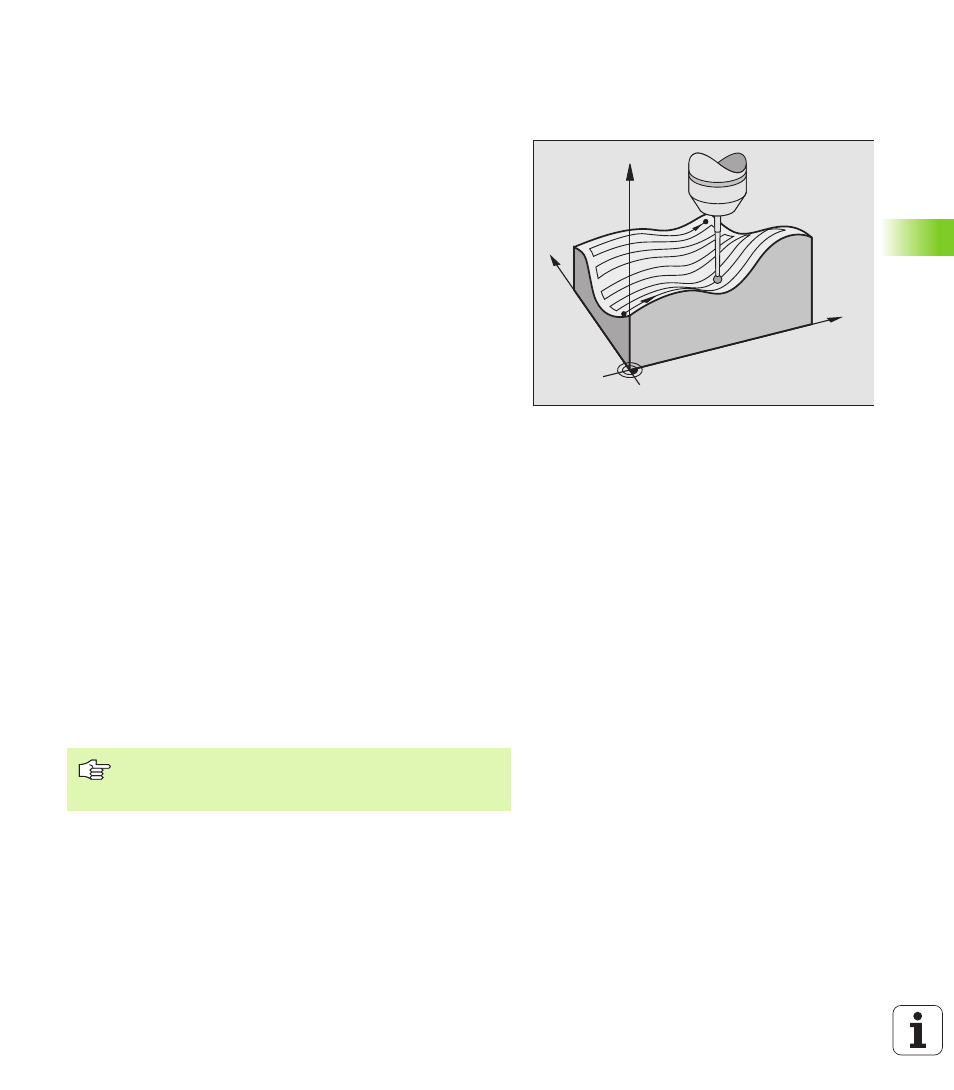

Digitalizzazione a meandri
n Sistema di tastatura digitale: ciclo di digitalizzazione 6 MEANDRI
n
Sistema di tastatura analogico: ciclo di digitalizzazione 16 MEANDRI
Con il ciclo di digitalizzazione MEANDRI i contorni 3D vengono
digitalizzati a meandri. Questo procedimento è particolarmente adatto
a forme relativamente piatte. Desiderando rielaborare i dati digitalizzati
con il software HEIDENHAIN SUSA, occorre effettuare la
digitalizzazione a meandri.
Per la digitalizzazione selezionare un asse del piano di lavoro nel quale
il tastatore, partendo dal punto MIN del piano di lavoro si porta, in
direzione positiva dello stesso, fino al limite del campo. Al limite del
campo il tastatore si sposta della distanza tra le linee e ritorna sulla
linea nuova. All'altra estremità della linea, il tastatore si sposta
nuovamente della distanza tra linee. Questa operazione si ripete fino a
tastatura completa di tutto il campo.
Al termine dell'operazione di digitalizzazione il tastatore si riporta alla
ALTEZZA DI SICUREZZA.
Durante la digitalizzazione con il sistema di tastatura analogico il TNC
memorizza le posizioni in corrispondenza delle quali si verificano forti
cambi di direzione, fino ad un massimo di 1000 posizioni per riga. Nella
riga successiva il TNC ridurrà automaticamente l'avanzamento di
digitalizzazione quando il tastatore si avvicinerà a questi punti critici,
migliorando in questo modo i risultati di tastatura.
Punto di partenza
n Coordinate del punto MIN del piano di lavoro dal ciclo 5 CAMPO o
dal ciclo 15 CAMPO, Coordinata dell'asse del mandrino = ALTEZZA
DI SICUREZZA
n Posizionamento automatico sul punto di partenza: prima nell'asse
del mandrino alla ALTEZZA DI SICUREZZA, poi nel piano di lavoro
Avvicinamento al profilo
Il tastatore si porta sul profilo in direzione negativa dell'asse del
mandrino. Le coordinate della posizione nella quale il tastatore sfiora il
profilo vengono memorizzate.
X
Z
Y
Nel programma di lavorazione occorre definire il ciclo di
digitalizzazione CAMPO prima del ciclo di digitalizzazione
MEANDRI.
