HEIDENHAIN TNC 426, TNC 430
97
3
.3
M
isu
ra
zi
o
n
e
a
u
to
m
a
ti
ca
d
e
i p
e
zzi
U
U
U
U

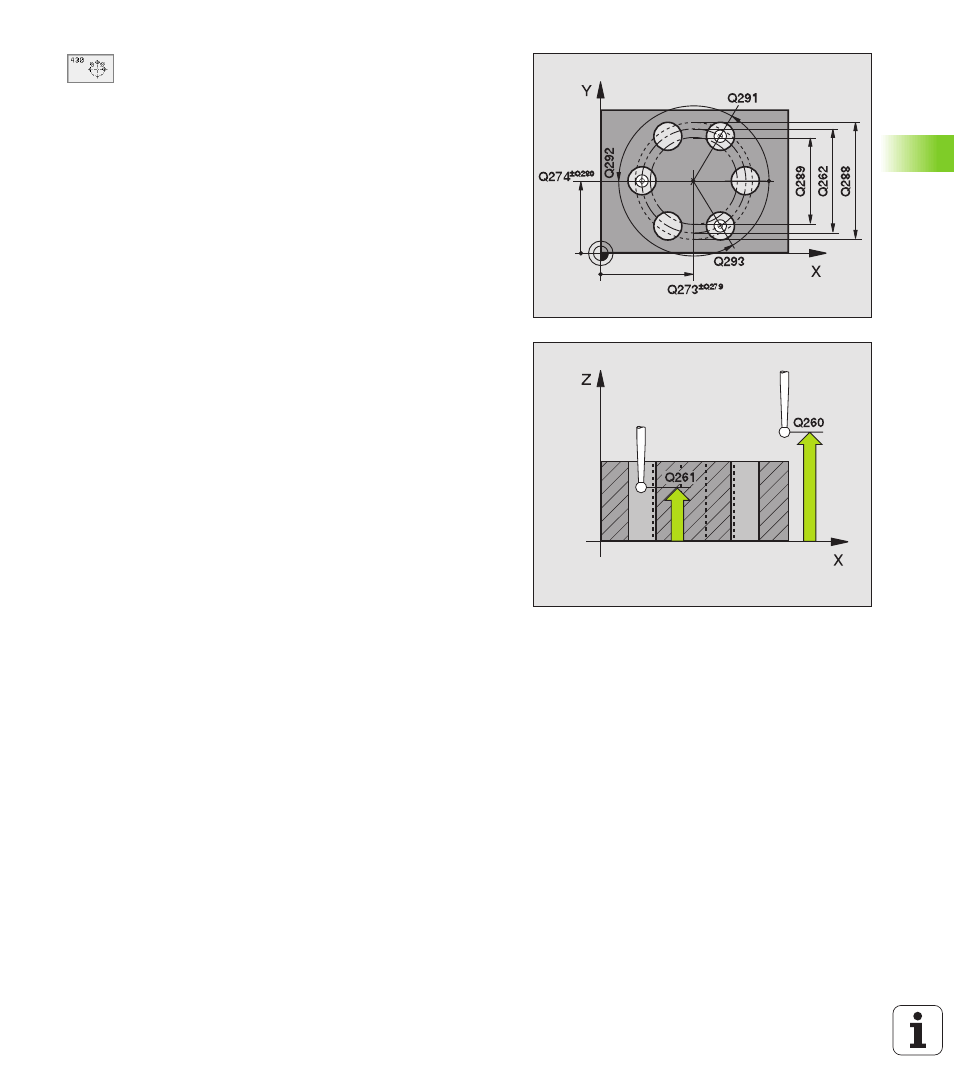

CENTRO 1º ASSE
Q273 (in valore assoluto): centro del
cerchio di fori (valore nominale) nell'asse principale
del piano di lavoro
U
U
U
U
CENTRO 2º ASSE
Q274 (in valore assoluto): centro del
cerchio di fori (valore nominale) nell'asse secondario
del piano di lavoro
U
U
U
U
DIAMETRO NOMINALE
Q262: inserire il diametro del
cerchio di fori
U
U
U
U
ANGOLO 1ª FORATURA
Q291 (in valore assoluto): angolo
in coordinate polari del centro del primo foro nel piano
di lavoro
U
U
U
U
ANGOLO 2ª FORATURA
Q292 (in valore assoluto): angolo
in coordinate polari del centro del secondo foro nel
piano di lavoro
U
U
U
U
ANGOLO 3ª FORATURA
Q293 (in valore assoluto): angolo
in coordinate polari del centro del terzo foro nel piano
di lavoro
U
U
U
U
ALTEZZA DI MISURA SU ASSE TASTATORE
Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore sul quale si esegue la
misurazione
U
U
U
U
ALTEZZA DI SICUREZZA
Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (il dispositivo di
serraggio)
U
U
U
U
LIMITE MASSIMO
Q288: massimo diametro cerchio di
fori ammesso
U
U
U
U
LIMITE MINIMO
Q289: minimo diametro cerchio di fori
ammesso
U
U
U
U
TOLLERANZA CENTRO 1º ASSE
Q279: scostamento di
posizione ammesso nell'asse principale del piano di
lavoro
U
U
U
U
TOLLERANZA CENTRO 2º ASSE
Q280: scostamento di
posizione ammesso nell'asse secondario del piano di
lavoro
