94 3 Cicli di Tastatura per il controllo automatico dei pezzi
3
.3
M
isu
ra
zi
o
n
e
a
u
to
m
a
ti
ca
d
e
i p
e
zzi

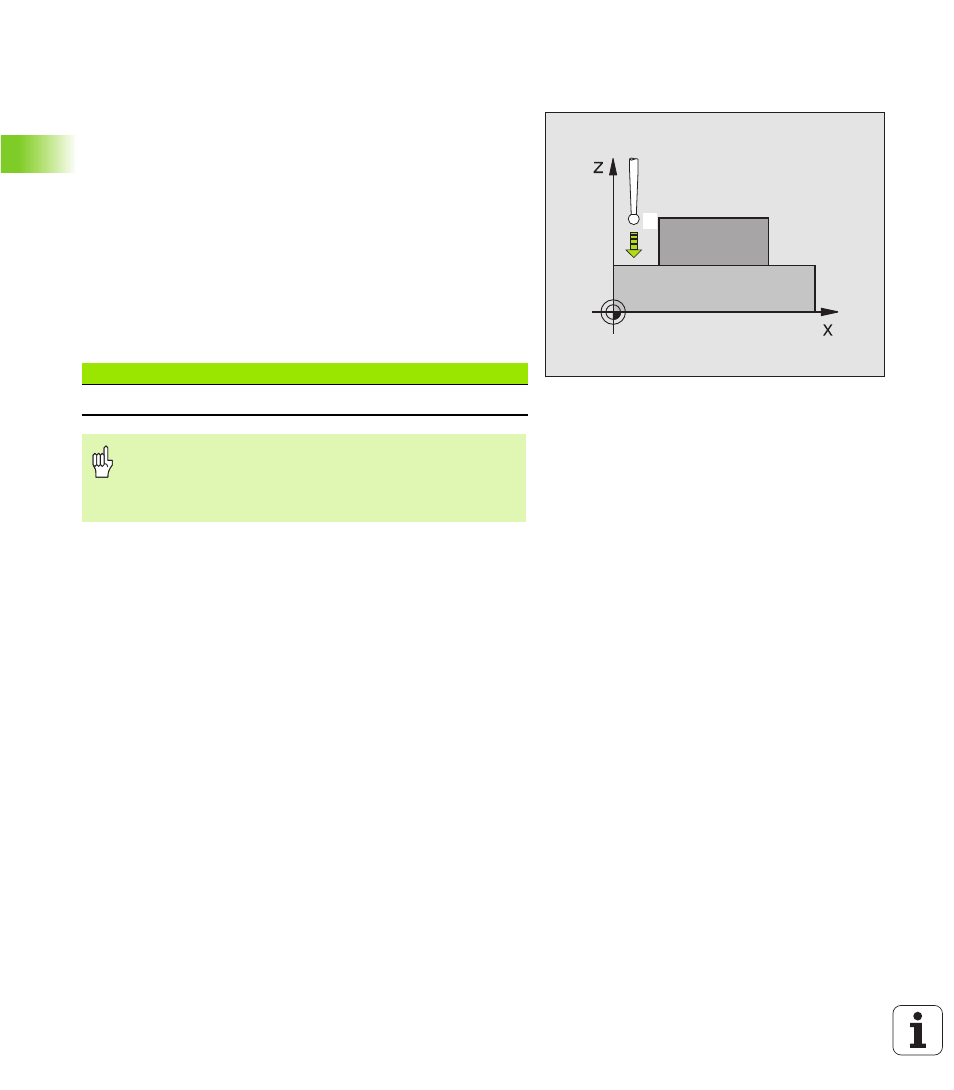

MISURAZIONE COORDINATA (Ciclo di tastatura
427, DIN/ISO: G427)
Il Ciclo di tastatura 427 rileva una coordinata in uno degli assi
selezionabili e memorizza il relativo valore in un parametro di sistema.
Definendo nel ciclo i valori di tolleranza, il TNC effettua un confronto
tra i valori nominali e reali e memorizza lo scostamento in parametri di
sistema.
1 Il TNC posiziona il tastatore in rapido (valore da MP6150 o da
MP6361) e con la logica di posizionamento (vedere "Esecuzione dei
Cicli di Tastatura", pag. 7) sul punto da tastare programmato
1 ,
spostando il tastatore per la distanza di sicurezza in direzione
opposta alla direzione di spostamento programmata
2 Successivamente il tastatore si porta sul punto da tastare 1
programmato e vi misura il valore reale nell'asse selezionato
3 Quindi il TNC riposiziona il tastatore all'altezza di sicurezza e
memorizza la coordianata rilevata nel seguente parametro Q:
1
Numero del parametro Significato
Q160 Coordinata misurata
Da osservare prima della programmazione
Prima della definizione del ciclo deve essere programmata
una chiamata utensile per la definizione dell'asse del
tastatore.
