U U U U DIREZIONE DI SPOSTAMENTO 1 Q267: direzione nella
quale il tastatore deve avvicinarsi al pezzo:
-1: Direzione di spostamento negativa
+1: Direzione di spostamento positiva
U U U U ALTEZZA DI MISURA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore sul quale si esegue la
misurazione
U U U U DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140

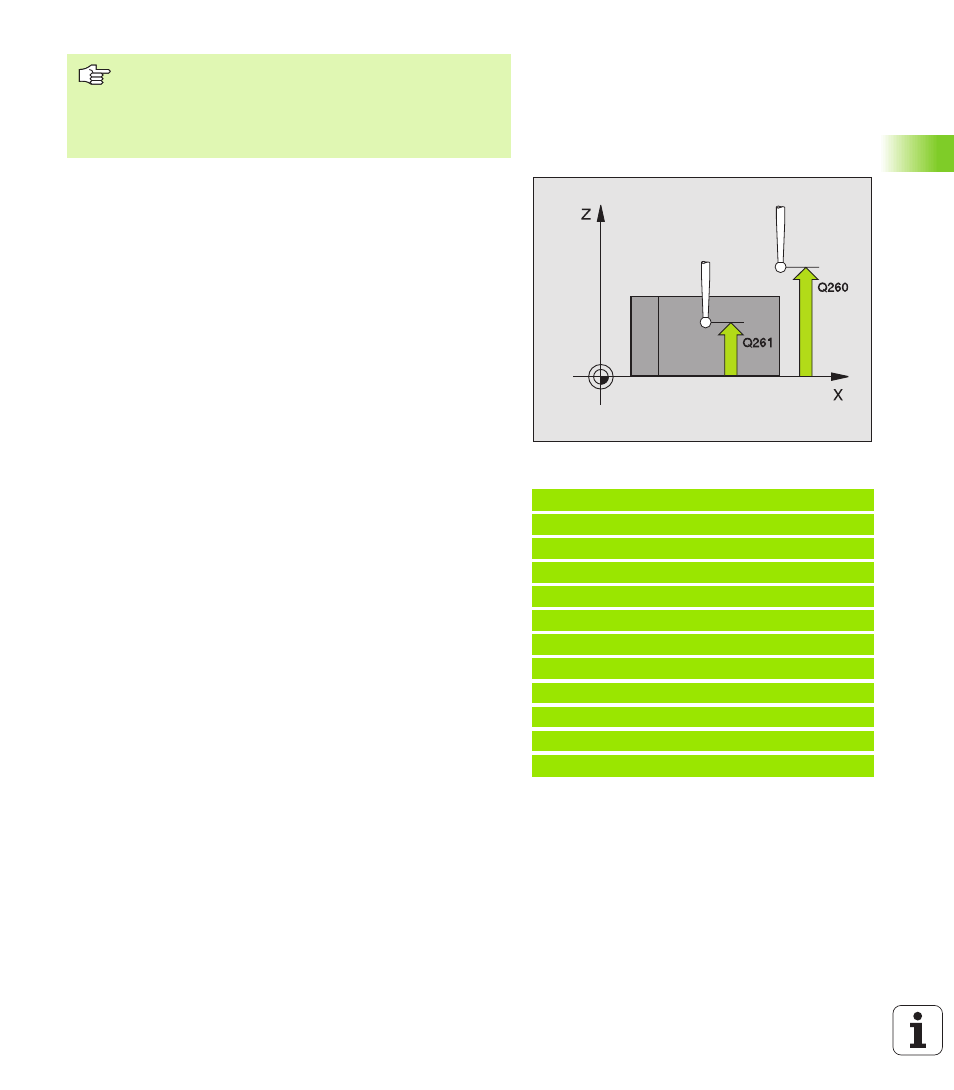

U U U U ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (il dispositivo di
serraggio)
U U U U SPOST. A ALT. SICUR. Q301: definisce il modo di
spostamento del tastatore tra i punti da misurare:
0: Spostamento tra i punti da misurare all'altezza di
misura
1: Spostamento tra i punti da misurare all'altezza di
sicurezza
U U U U PROTOCOLLO DI MIS. Q281: definisce se il TNC deve
generare un protocollo di misura:
0: Senza generazione di protocollo di misura
1: Con generazione di protocollo di misura: il TNC
memorizza il file di protocollo TCHPR420.TXT di
norma nella directory nella quale si trova anche il
programma di misura
Con asse del tastatore = asse di misura tener presente:
Selezionare Q265 uguale a Q265, quando deve essere
misurato l'angolo in direzione dell'asse A; selezionare
Q263 diverso da Q264, quando deve essere misurato
l'angolo in direzione dell'asse B.
Esempio: Blocchi NC
5 T C H P RO B E 4 2 0 M IS U RA R E A NG O LO
Q 26 3 =+ 1 0 ; 1 º P U NT O 1 º A S SE
Q 26 4 =+ 1 0 ; 1 º P U NT O 2 º A S SE
Q 26 5 =+ 1 5 ; 2 º P U NT O 1 º A S SE
Q 26 6 =+ 9 5 ; 2 º P U NT O 2 º A S SE
Q 27 2 =1 ; A SS E DI MI S UR A
Q 26 7 =- 1 ; D IR E Z IO N E D I S PO S TA M EN T O
Q2 6 1= - 5 ; AL T EZ Z A D I M I SU R A
Q3 2 0= 0 ; DI S TA N ZA S IC U RE Z ZA
Q2 6 0= + 10 ; AL T EZ Z A D I S I CU R EZ Z A
Q 30 1 =1 ; S PO S T . A LL ' AL T . D I S IC U RE Z .
Q2 8 1= 1 ; PR O TO C OL L O D I M I SU R A
