140 5 Digitalizzazione
5
.3
M
o
di
di
d
igi
ta
li
z
z
a
z
ione
Sistema di tastatura digitale: ciclo MEANDRI con asse di
rotazione

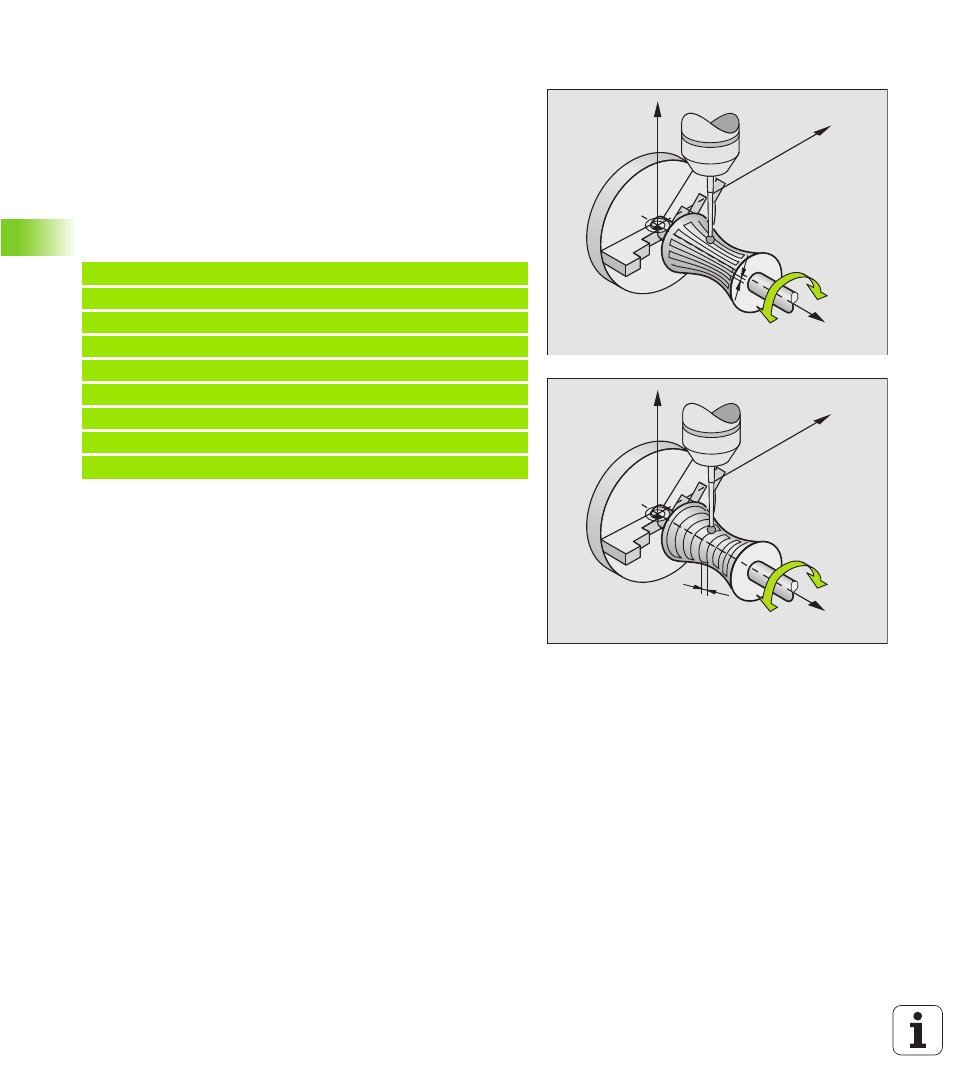

Definendo nel parametro DIREZIONE LINEE un asse lineare (p.es. X)
il TNC ruota, alla fine della passata, l'asse di rotazione definito nel ciclo
CAMPO (p.es. A) della distanza DIST.L. Il tastatore si sposterà quindi,
p.es., nel piano Z/X: vedere figura in alto a destra.
Definendo nel parametro DIREZIONE LINEE un asse di rotazione
(p.es. A), il TNC sposta, alla fine della linea l'asse lineare (p.es. X) della
distanza DIST.L. Il tastatore si sposterà quindi, p.es., nel piano Z/A:
vedere figura in centro a destra.
Esempio: Blocchi NC
Y
X
Z
L A
Y
X
Z
L
A
30 TC H P R O BE 5. 0 C A MP O
31 TC H P R O BE 5. 1 P G M D IG I T: DA T RN D
32 TC H P R O BE 5. 2 Z X+ 0 A + 0 Z +0
33 TC H P R O BE 5. 3 X + 85 A+ 2 70 Z+ 2 5
34 TC H P R O BE 5. 4 A L TE Z ZA : 1 0 0
. . .
60 TC H P R O BE 6, 0 M E AN D RI
61 TC H P R O BE 6. 1 D I RE Z IO N E: A
62 TC H P R O BE 6. 2 S OL L .: 0, 3 D I ST . L. : 0 . 5 D IS T .P : 0 , 5
