HEIDENHAIN TNC 426, TNC 430
127
5
.2
Pr
ogr
a
m
m
a
z
ion
e
d
e
i c
ic
li
di
d
igi
ta
li
z
z
a
z
ione
Definizione di un campo di digitalizzazione a forma libera (solo
sistema di tastatura analogico)
Un tale campo di digitalizzazione viene definito mediante una tabella
punti da generare nel modo operativo INSERIMENTO MANUALE
DATI. I singoli punti possono essere rilevati mediante TEACH IN o
essere generati automaticamente dal TNC, portando il tastatore

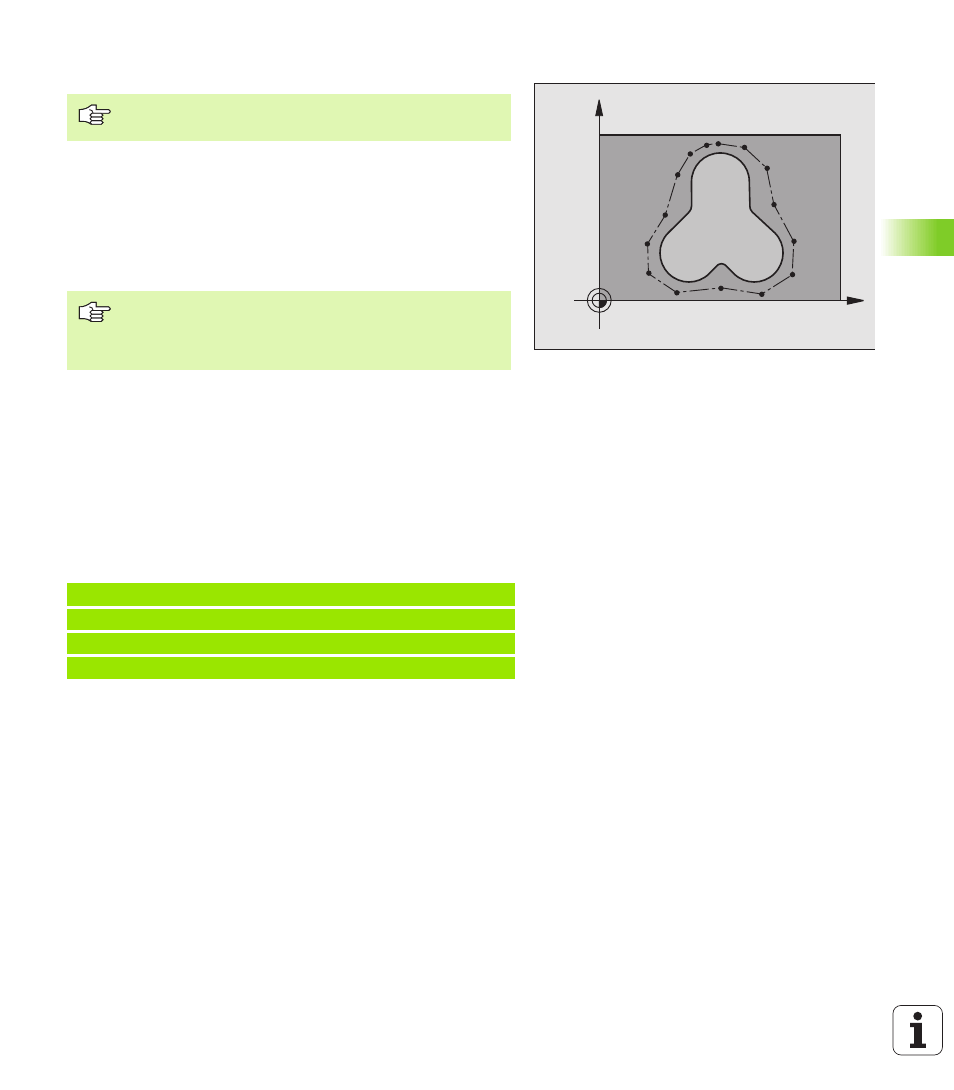

manualmente intorno al pezzo (v. figura a destra).
U
U
U
U
PGM NOME DATI DIGITALIZZATI
: nome del file dati nel quale il TNC
memorizza i dati digitalizzati
U
U
U
U
ASSE TCH PROBE
: inserire l'asse del tastatore
U
U
U
U
PGM NOME DATI CAMPO
: nome della tabella punti nella quale è definito
il campo
U
U
U
U
PUNTO MIN ASSE TCH PROBE
: punto min. del campo di digitalizzazione
nell'asse del tastatore
U
U
U
U
PUNTO MAX ASSE TCH PROBE
: punto max. del campo di digitalizzazione
nell'asse del tastatore
U
U
U
U
ALTEZZA DI SICUREZZA
: posizione nell'asse del tastatore che esclude
la collisione tra tastatore e profilo da tastare
Esempio
Il ciclo di digitalizzazione 15 non può essere combinato con
il ciclo di digitalizzazione 17 LINEE ISOMETRICHE.
Compilare nel menu a video, per la configurazione
dell'interfaccia dati, il nome completo del percorso che il
TNC deve seguire per la memorizzazione dei dati
digitalizzati.
5 0 T C H P RO B E 1 5, 0 C A MP O
5 1 T C H P RO B E 1 5. 1 P G M D IG I T: DA T I
5 2 T C H P RO B E 1 5. 2 P G M R AN G E: TA B 1
5 3 T C H P RO B E 1 5. 3 M I N: +0 MA X : + 10 A LT E ZZ A : + 10 0
X
Y
