58 3 Cicli di Tastatura per il controllo automatico dei pezzi
3.
2 I
m
p
o
s
taz
io
n
e
au
to
m
a
ti
c
a
d
e
ll
e
o
ri
g
in
i

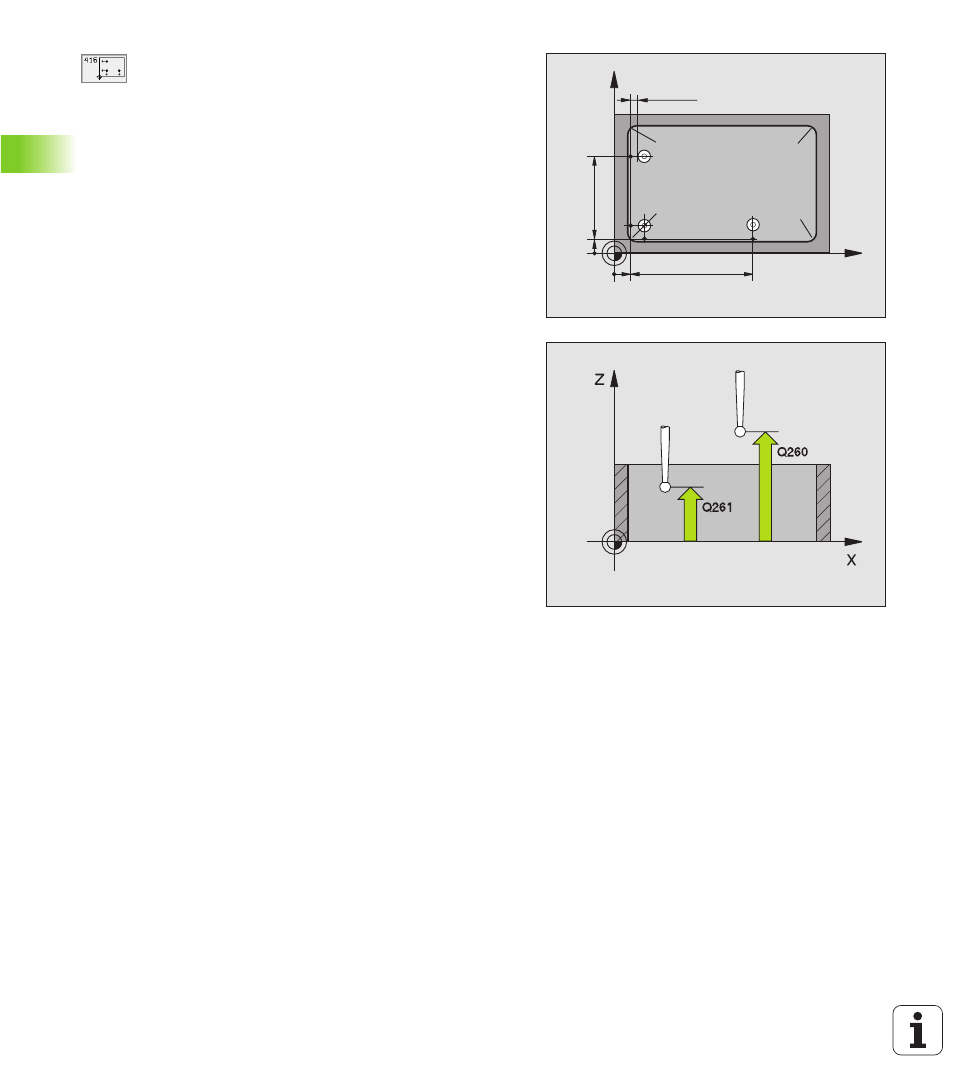

U U U U 1º PUNTO DI MISURA 1º ASSE Q263 (in valore
assoluto): coordinata del primo punto da tastare
nell'asse principale del piano di lavoro
U U U U 1º PUNTO DI MISURA 2º ASSE Q264 (in valore
assoluto): coordinata del primo punto da tastare
nell'asse secondario del piano di lavoro
U U U U DISTANZA 1º ASSE Q326 (in valore incrementale):
distanza tra il primo ed il secondo punto da misurare
nell'asse principale del piano di lavoro
U U U U DISTANZA 2º ASSE Q327 (in valore incrementale):
distanza tra il terzo e il quarto punto da misurare
nell'asse secondario del piano di lavoro
U U U U SPIGOLO Q308: numero dello spigolo sul quale il TNC
deve impostare l'origine
U U U U ALTEZZA DI MISURA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore sul quale si esegue la
misurazione
U U U U DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140
U U U U ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (il dispositivo di
serraggio)
U U U U SPOST. A ALT. SICUR. Q301: definisce il modo di
spostamento del tastatore tra i punti da misurare:
0: Spostamento tra i punti da misurare all'altezza di
misura
1: Spostamento tra i punti da misurare all'altezza di
sicurezza
U U U U ESEGUI ROTAZIONE BASE Q304: definizione se il TNC
deve compensare la posizione obliqua del pezzo con
una rotazione base:
0: Senza rotazione base
1: Con rotazione base
X
Y
Q264
Q263
Q326
Q327 Q308=1 Q308=2
Q308=3 Q308=4
MP6140
+
Q320
