HEIDENHAIN TNC 426B (280 472) Touch Probe Cycles Manuale d'uso
Pagina 88
76
3 Cicli di Tastatura per il controllo automatico dei pezzi
3
.3
M
isu
ra
zi
o
n
e
a
u
to
m
a
ti
ca
d
e
i p
e
zzi

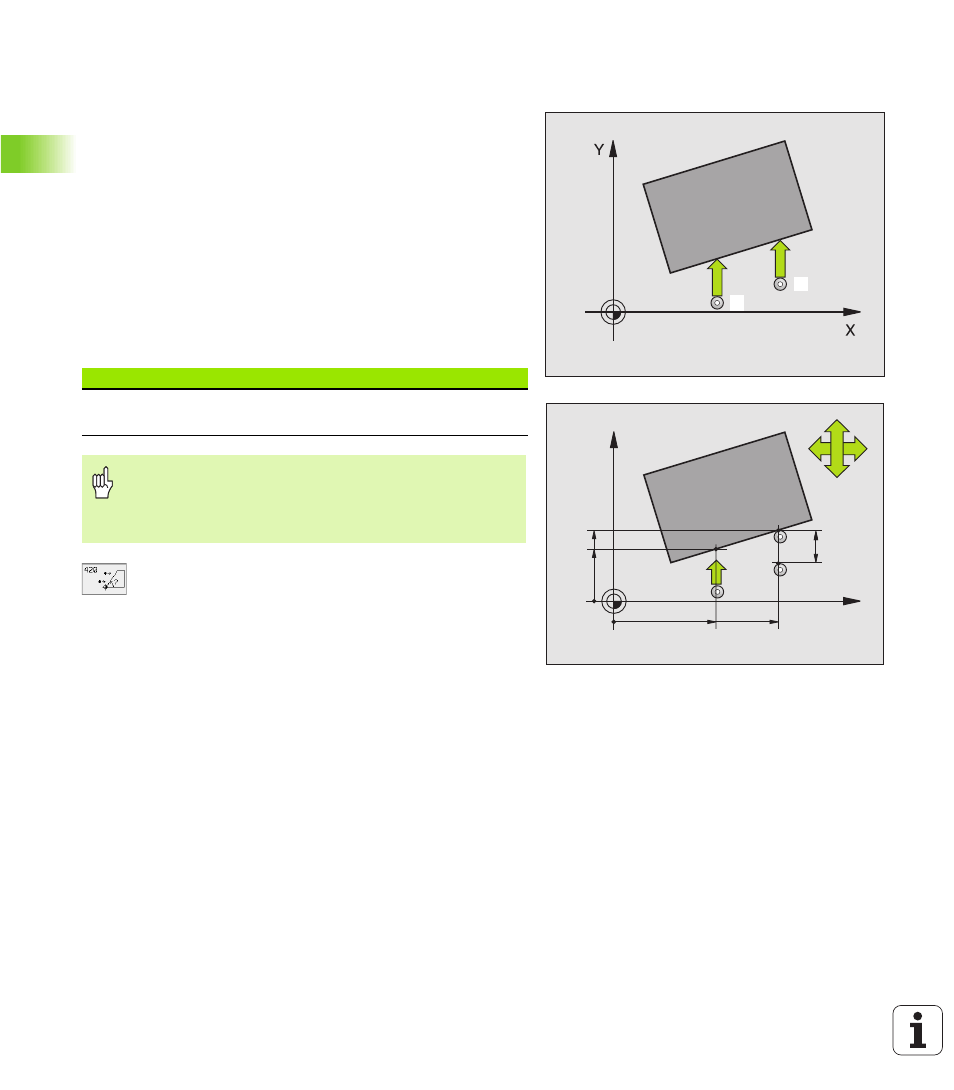

MISURAZIONE ANGOLI (Ciclo di tastatura 420,
DIN/ISO: G420)
Il Ciclo di tastatura 420 rileva l'angolo formato da una qualsiasi retta
con l'asse principale del piano di lavoro.
1
Il TNC posiziona il tastatore in rapido (valore da MP6150 o da
MP6361) e con la logica di posizionamento (vedere "Esecuzione dei
Cicli di Tastatura", pag. 7) sul punto da tastare programmato
1
,
spostando il tastatore per la distanza di sicurezza in direzione
opposta alla direzione di spostamento programmata
2
Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (MP6120 o MP6360)
3
Quindi il tastatore si porta sul successivo punto da tastare
2
ed
esegue la seconda tastatura
4
Quindi il TNC riposiziona il tastatore all'altezza di sicurezza e
memorizza l'angolo rilevato nel seguente parametro Q:
U
U
U
U
1º PUNTO DI MISURA 1º ASSE
Q263 (in valore
assoluto): coordinata del primo punto da tastare
nell'asse principale del piano di lavoro
U
U
U
U
1º PUNTO DI MISURA 2º ASSE
Q264 (in valore
assoluto): coordinata del primo punto da tastare
nell'asse secondario del piano di lavoro
U
U
U
U
2º PUNTO DI MISURA 1º ASSE
Q265 (in valore
assoluto): coordinata del secondo punto da tastare
nell'asse principale del piano di lavoro
U
U
U
U
2º PUNTO DI MISURA 2º ASSE
Q266 (in valore
assoluto): coordinata del secondo punto da tastare
nell'asse secondario del piano di lavoro
U
U
U
U
ASSE DI MISURA
Q272: asse del piano di lavoro in cui
deve essere effettuata la misurazione:
1: Asse principale = Asse di misura
2: Asse secondario = Asse di misura
3: Asse del tastatore = Asse di misura
1
2
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
–
–
+
Q267
MP6140
+
Q320
Numero del parametro Significato
Q150
Angolo misurato riferito all'asse principale
del piano di lavoro
Da osservare prima della programmazione
Prima della definizione del ciclo deve essere programmata
una chiamata utensile per la definizione dell'asse del
tastatore.
