54 3 Cicli di Tastatura per il controllo automatico dei pezzi
3.
2 I
m
p
o
s
taz
io
n
e
au
to
m
a
ti
c
a
d
e
ll
e
o
ri
g
in
i

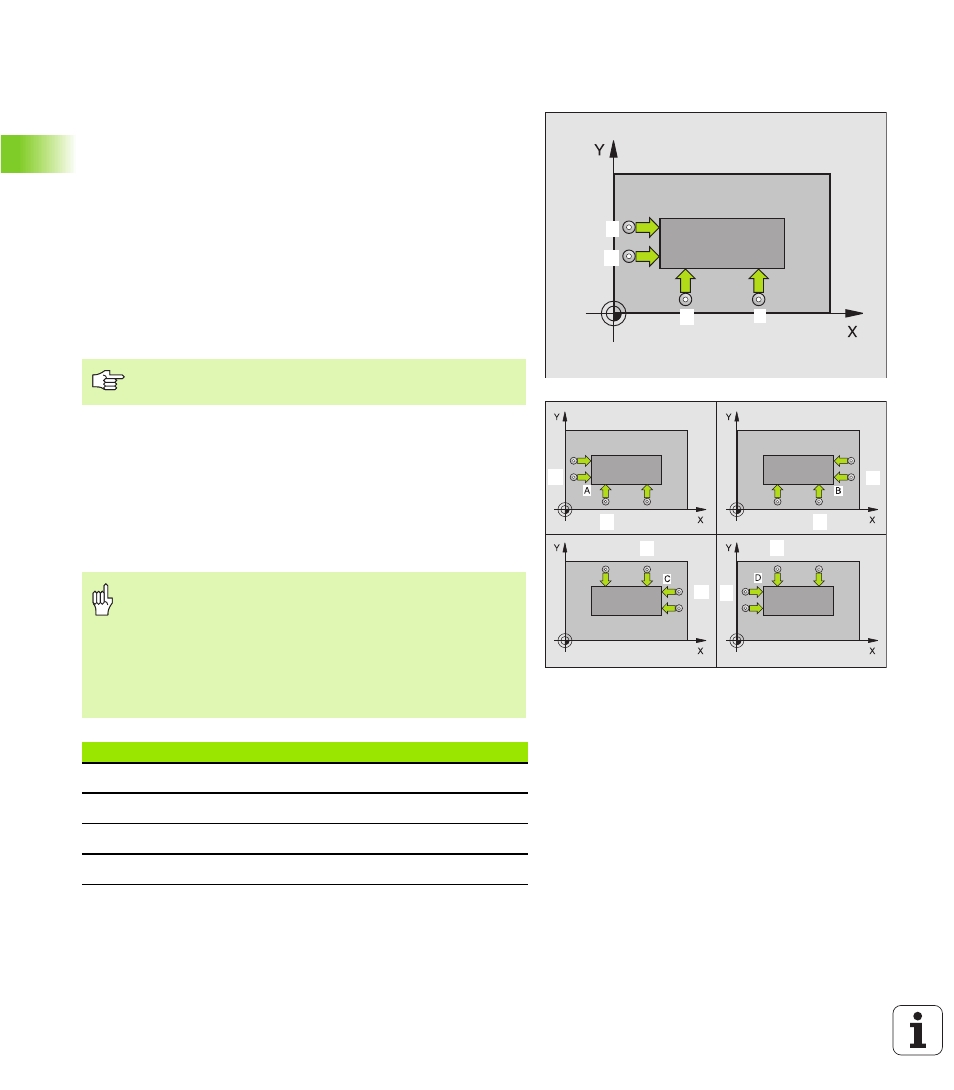

ORIGINE ESTERNA SULLO SPIGOLO (Ciclo di
tastatura 414, DIN/ISO: G414)
Il Ciclo di tastatura 414 rileva il punto di intersezione di due rette e lo
imposta quale origine. In alternativa il TNC può inserire questo punto
di intersezione anche in una Tabella origini.
1 Il TNC posiziona il tastatore in rapido (valore da MP6150 o da
MP6361) e con la logica di posizionamento (vedere "Esecuzione dei
Cicli di Tastatura", pag. 7) sul punto da tastare
1 (vedere figura in
alto a destra). Contemporaneamente il TNC sposta il tastatore della
distanza di sicurezza in senso opposto alla direzione di
spostamento definita
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (MP6120 o MP6360). Il TNC determina la direzione di
tastatura automaticamente in funzione del 3° punto da misurare
programmato
3 Quindi il tastatore si porta sul successivo punto da tastare 2 ed
esegue la seconda tastatura
4 Il TNC posiziona il tastatore sul punto 3 e quindi sul punto da
tastare 4 eseguendo rispettivamente la terza e la quarta tastatura
5 Quindi il TNC riposiziona il tastatore all'altezza di sicurezza ed
imposta l'origine nel punto di intersezione delle rette misurate o
inserisce le coordinate del punto di intersezione nella Tabella origini
attiva
1 2
4
3
3
1
1
3 3
1
1
3
Il TNC misura la prima retta sempre in direzione dell'asse
secondario del piano di lavoro.
Da osservare prima della programmazione
Mediante la posizione dei punti da misurare 1 e 3 si
definisce lo spigolo sul quale il TNC imposta l'origine
(vedere fig. al centro a destra e sottostante tabella).
Prima della definizione del ciclo deve essere programmata
una chiamata utensile per la definizione dell'asse del
tastatore.
Angolo Condizione X Condizione Y
A X1 maggiore di X3 Y1 minore di Y3
B X1 minore di X3 Y1 minore di Y3
C X1 minore di X3 Y1 maggiore di Y3
D X1 maggiore di X3 Y1 maggiore di Y3
