3.3 Misurazione automatica dei
pezzi
Panoramica
Il TNC mette a disposizione 12 cicli per la misurazione automatica dei
pezzi:

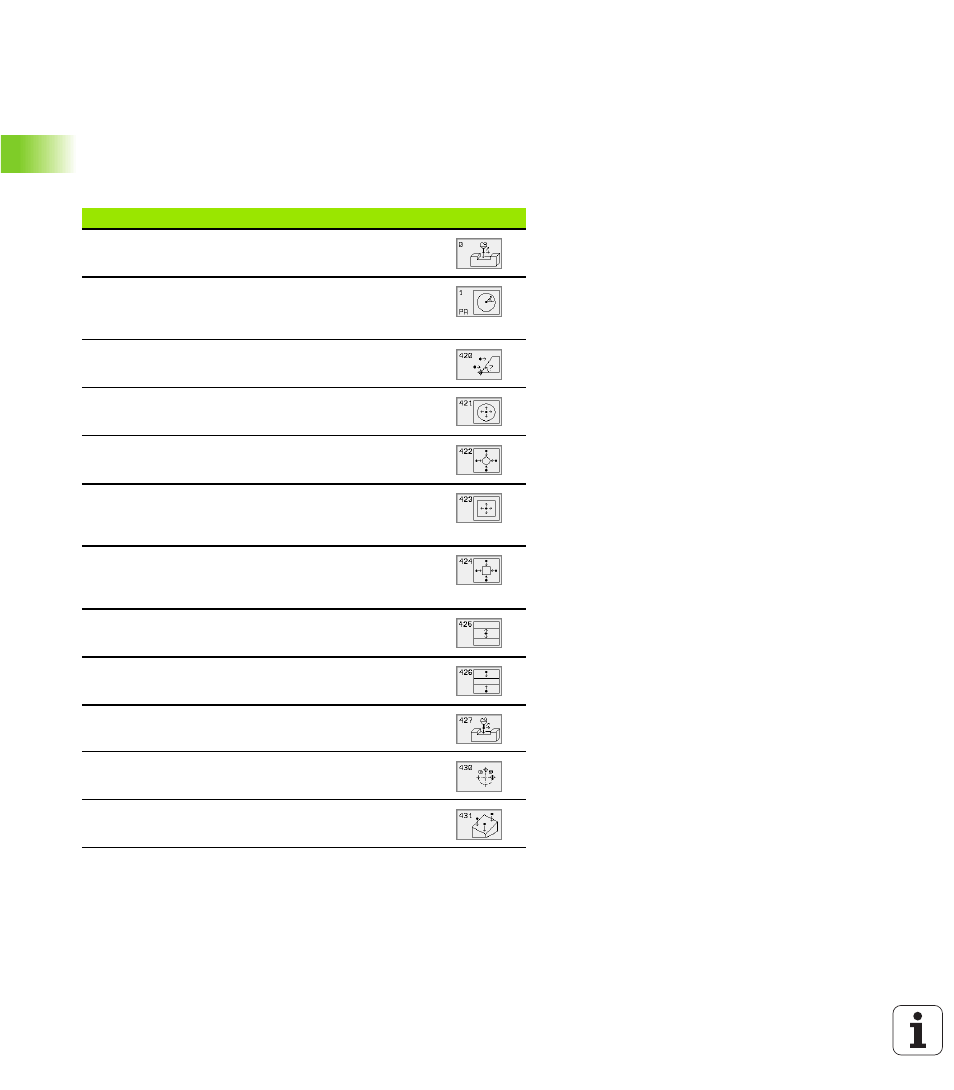

Ciclo
Softkey
0 MISURA PIANO
Misurazione di una coordinata in un asse qualsiasi
1 MISURA PIANO IN COORD. POLARI
Misurazione di un punto, direzione di tastatura tramite
angolo
420 MISURARE ANGOLO
Misurazione angoli nel piano di lavoro
421 MISURARE FORATURA
Misurazione posizione e diametro di fori
422 MIS. CERCHIO ESTERNO
Misurazione posizione e diametro di isole circolari
423 MIS. RETTAN. INTERNO
Misurazione posizione, lunghezza e larghezza di tasche
rettangolari
424 MIS. RETTAN. ESTERNO
Misurazione posizione, lunghezza e larghezza di isole
rettangolari
425 MIS. LARG. INTERNA (2º livello softkey)
Misurazione interna larghezza scanalatura
426 MIS. ESTER. ISOLA (2º softkey)
Misurazione esterna di isola
427 MISURAZ. COORDINATA (2º livello softkey)
Misurazione coordinata qualsiasi in un asse qualsiasi
430 MIS. MASCHERA FORAT. (2º livello softkey)
Misurazione posizione e diametro di cerchi di fori
431 MISURA PIANO (2º livello softkey)
Misurazione angolo asse A e B di un piano
