92 3 Cicli di Tastatura per il controllo automatico dei pezzi
3
.3
M
isu
ra
zi
o
n
e
a
u
to
m
a
ti
ca
d
e
i p
e
zzi

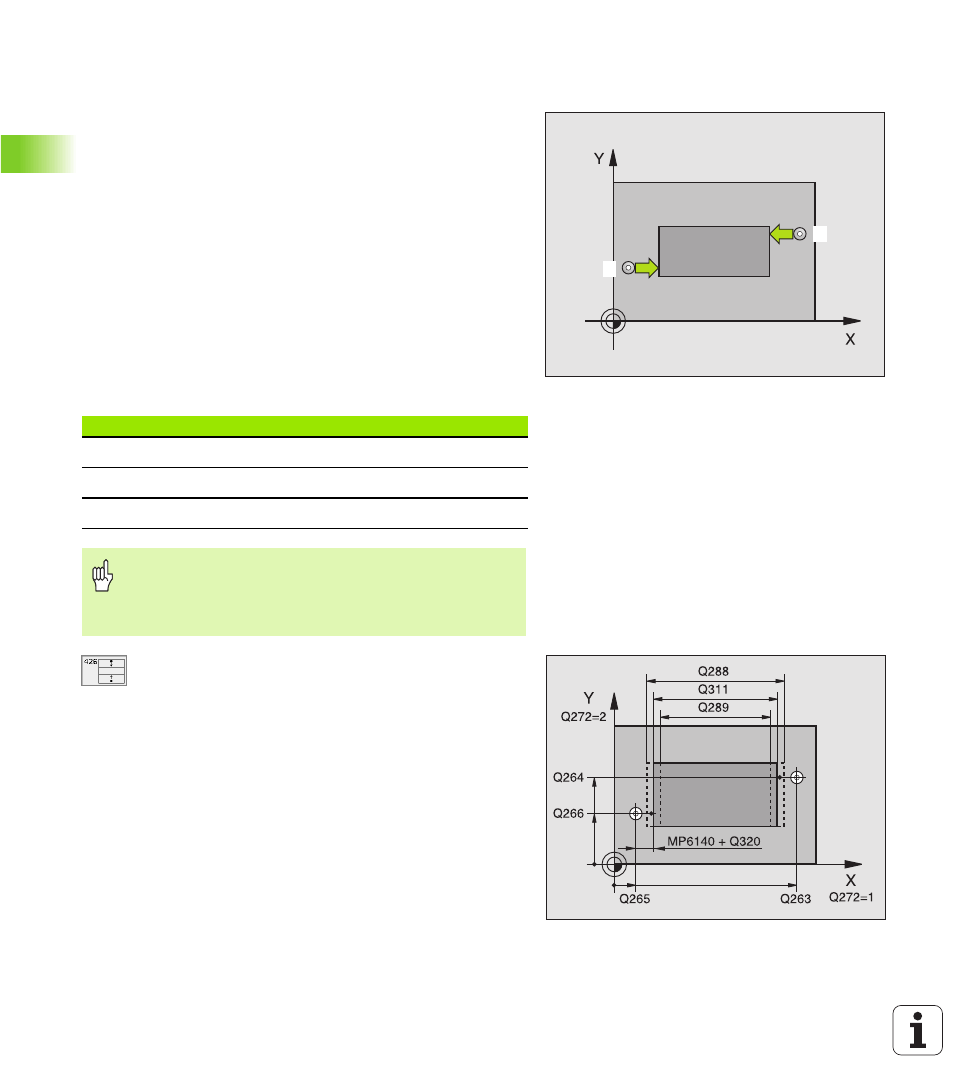

MISURAZIONE ESTERNA DI ISOLA (Ciclo di
tastatura 426, DIN/ISO: G426)
Il Ciclo di tastatura 426 rileva la posizione e la larghezza di un'isola.
Definendo nel ciclo valori di tolleranza, il TNC effettua un confronto tra
i valori nominali e reali e memorizza gli scostamenti in parametri di
sistema.
1 Il TNC posiziona il tastatore in rapido (valore da MP6150 o da
MP6361) e con la logica di posizionamento (vedere "Esecuzione dei
Cicli di Tastatura", pag. 7) sul punto da tastare programmato
1 ,
calcolando i punti da tastare dai dati definiti nel ciclo e dalla distanza
di sicurezza in MP6140
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (MP6120 o MP6360). 1. tastatura sempre in direzione
negativa dell'asse programmato
3 Quindi il tastatore si porta all'altezza di sicurezza sul successivo
punto da tastare ed esegue la seconda tastatura
4 Quindi il TNC riposiziona il tastatore all'altezza di sicurezza e
memorizza i valori reali e gli scostamenti nei seguenti parametri Q:
U U U U 1º PUNTO DI MISURA 1º ASSE Q263 (in valore
assoluto): coordinata del primo punto da tastare
nell'asse principale del piano di lavoro
U U U U 1º PUNTO DI MISURA 2º ASSE Q264 (in valore
assoluto): coordinata del primo punto da tastare
nell'asse secondario del piano di lavoro
U U U U 2º PUNTO DI MISURA 1º ASSE Q265 (in valore
assoluto): coordinata del secondo punto da tastare
nell'asse principale del piano di lavoro
U U U U 2º PUNTO DI MISURA 2º ASSE Q266 (in valore assoluto):
coordinata del secondo punto da tastare nell'asse
secondario del piano di lavoro
2
1
Numero del parametro Significato
Q156 Valore reale lunghezza misurata
Q157 Valore reale posizione asse centrale
Q166 Offset lunghezza misurata
Da osservare prima della programmazione
Prima della definizione del ciclo deve essere programmata
una chiamata utensile per la definizione dell'asse del
tastatore.
