2 1 Introduzione
1
.1
I
n
fo
rm
a
z
io
ni
ge
ne
ra
li
s
u
i
C
ic
li
di
T
a
s
ta
tur
a
1.1 Informazioni generali sui Cicli di
Tastatura

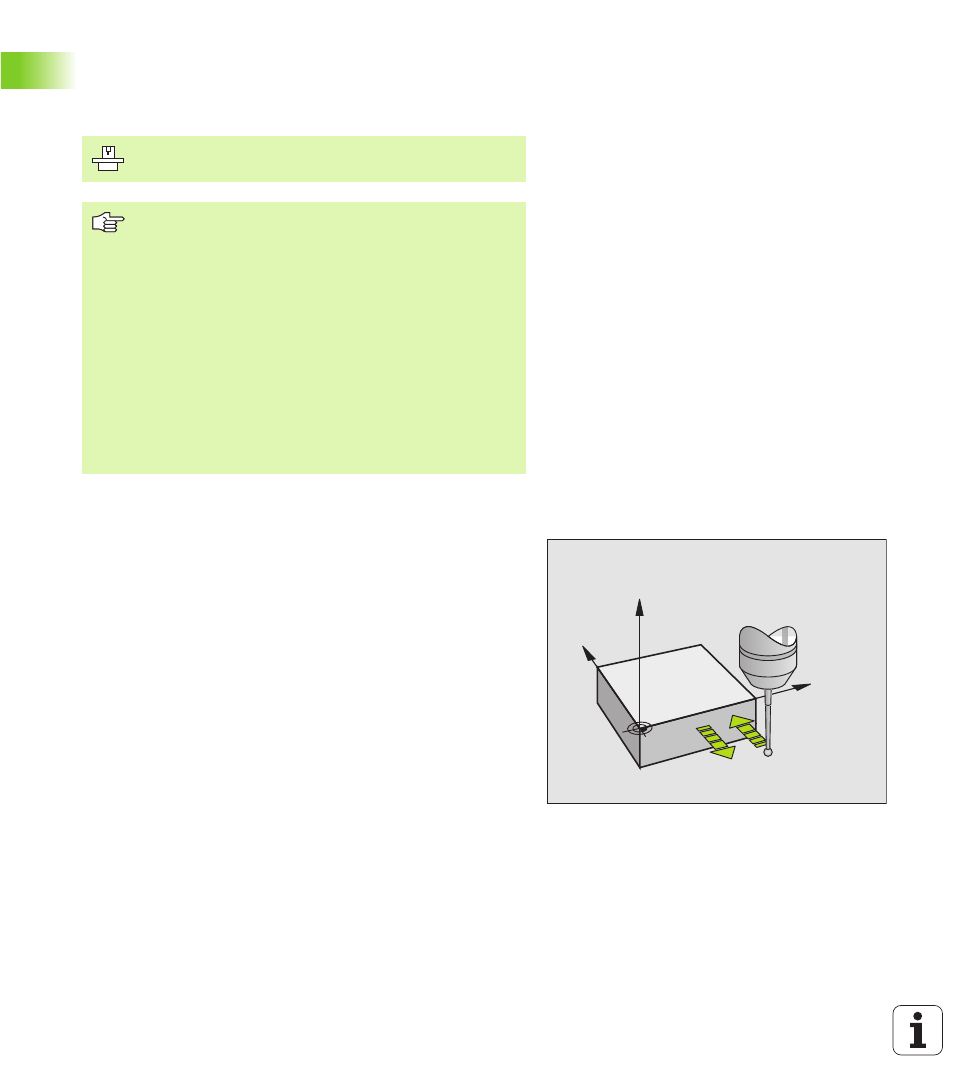

Principio di funzionamento
Quando il TNC esegue un Ciclo di Tastatura, il sistema di tastatura 3D
si avvicina al pezzo parassialmente (anche con rotazione base attiva e
piano di lavoro ruotato). Il Costruttore della macchina definisce in un
parametro macchina l'avanzamento di tastatura (vedere "Premesse al
lavoro con Cicli di Tastatura" più avanti nel presente capitolo).
Quando il tastatore viene a contatto con il pezzo
n il sistema di tastatura 3D invia un segnale al TNC che memorizza le
coordinate della posizione tastata
n il sistema di tastatura 3D si ferma e
n il tastatore si riporta in rapido sulla sua posizione di partenza
Se entro il percorso definito il tastatore non viene deflesso il TNC
emette un relativo messaggio d'errore (percorso: MP6130).
Il TNC deve essere predisposto dal Costruttore della
macchina per l'impiego di tastatura 3D.
Eseguendo delle misurazioni durante l'esecuzione di un
programma, occorre fare attenzione che siano utilizzabili i
dati utensile (lunghezza, raggio) dai dati di calibrazione o
dall'ultimo blocco TOOL CALL (selezione tramite
MP7411).
Lavorando alternativamente con un sistema di tastatura
digitale e un sistema di tastatura analogico occorre fare
attenzione che:
n venga sempre selezionato, tramite MP 6200, il sistema
di tastatura corretto
n
il sistema analogico e il sistema digitale non siano mai
collegati contemporaneamente al Controllo
Infatti, il TNC non è in grado di rilevare quale dei tastatori è
serrato nel mandrino.
Y
X
Z
F
F MAX
