HEIDENHAIN TNC 426, TNC 430 13
2
.2
C
a
li
br
a
z
ione
de
l
s
is
te
m
a
di
t
a
s
ta
tur
a
di
gi
ta
le 2.2 Calibrazione del sistema di
tastatura digitale
Introduzione
Il sistema di tastatura deve essere calibrato
n
alla messa in funzione
n
alla rottura del tastatore
n alla sostituzione del tastatore
n in caso di modifica dell'avanzamento di tastatura
n in caso di irregolarità, p. es., a seguito di un riscaldamento della
macchina
Nella calibrazione il TNC rileva la lunghezza "efficace" del tastatore e il
raggio "efficace" della sfera di tastatura. Per la calibrazione del sistema
di tastatura 3D fissare sulla tavola della macchina un anello di
regolazione a spessore e raggio interno noti.

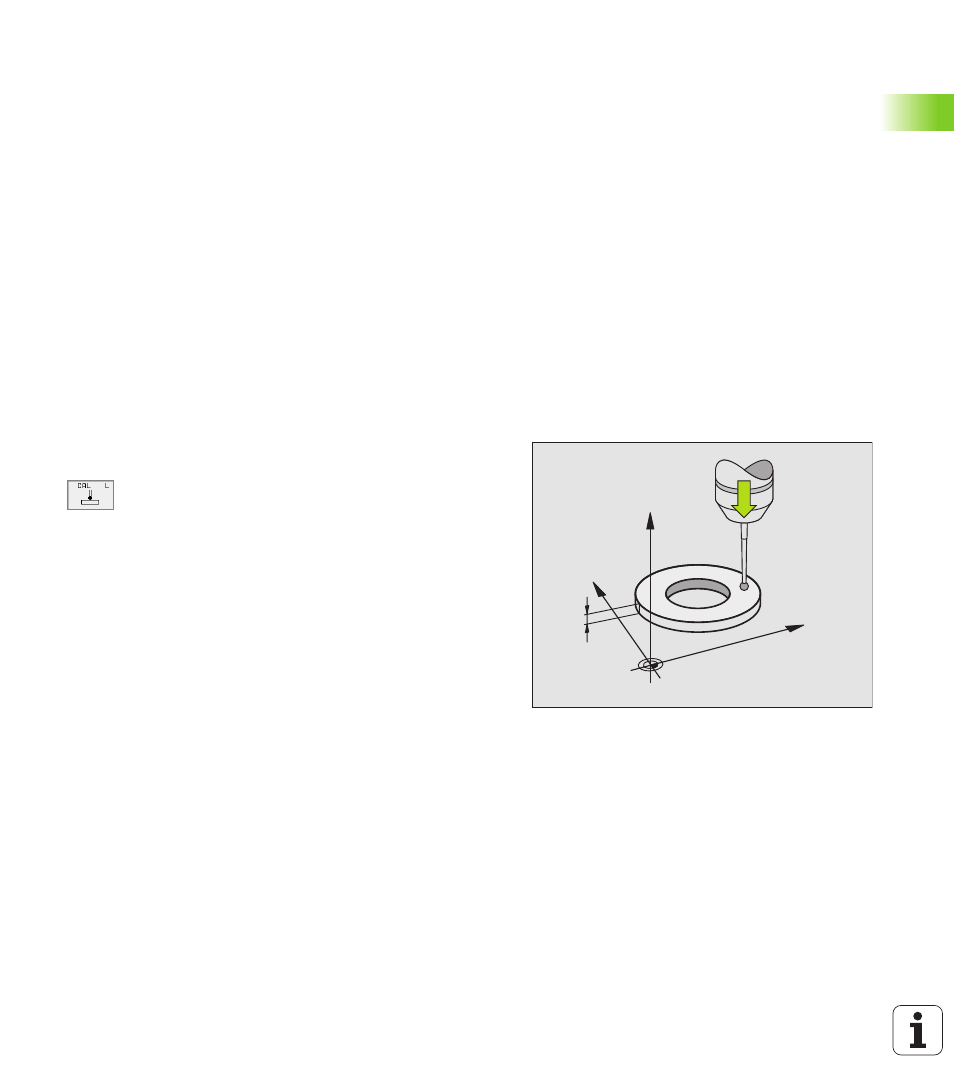

Calibrazione della lunghezza efficace
U U U U Impostare l'origine nell'asse del mandrino in modo da avere per la
tavola della macchina: Z=0.
U U U U Selezione della funzione di calibrazione per la
lunghezza del tastatore: premere il softkey TOUCH
PROBE e CAL. L. Il TNC visualizza una finestra menu
con 4 campi di introduzione
U U U U Impost are l'ASSE UTENSILE (t asto di
movimentazione asse)
U U U U ORIGINE: introdurre lo spessore dell'anello di
regolazione
U U U U I campi RAGGIO SFERA EFFICACE e LUNGHEZZA
EFFICACE non devono essere compilati
U U U U Accostare il t astatore alla superficie dell'anello di
regolazione
U U U U Se necessario modificare la direzione di spostamento:
effettuare la selezione mediante softkey o i tasti
cursore
U U U U Tastatura della superficie: Premere il tasto esterno di
START
5
Y
X
Z
