HEIDENHAIN TNC 426B (280 472) Touch Probe Cycles Manuale d'uso
Pagina 94
82
3 Cicli di Tastatura per il controllo automatico dei pezzi
3
.3
M
isu
ra
zi
o
n
e
a
u
to
m
a
ti
ca
d
e
i p
e
zzi
U
U
U
U

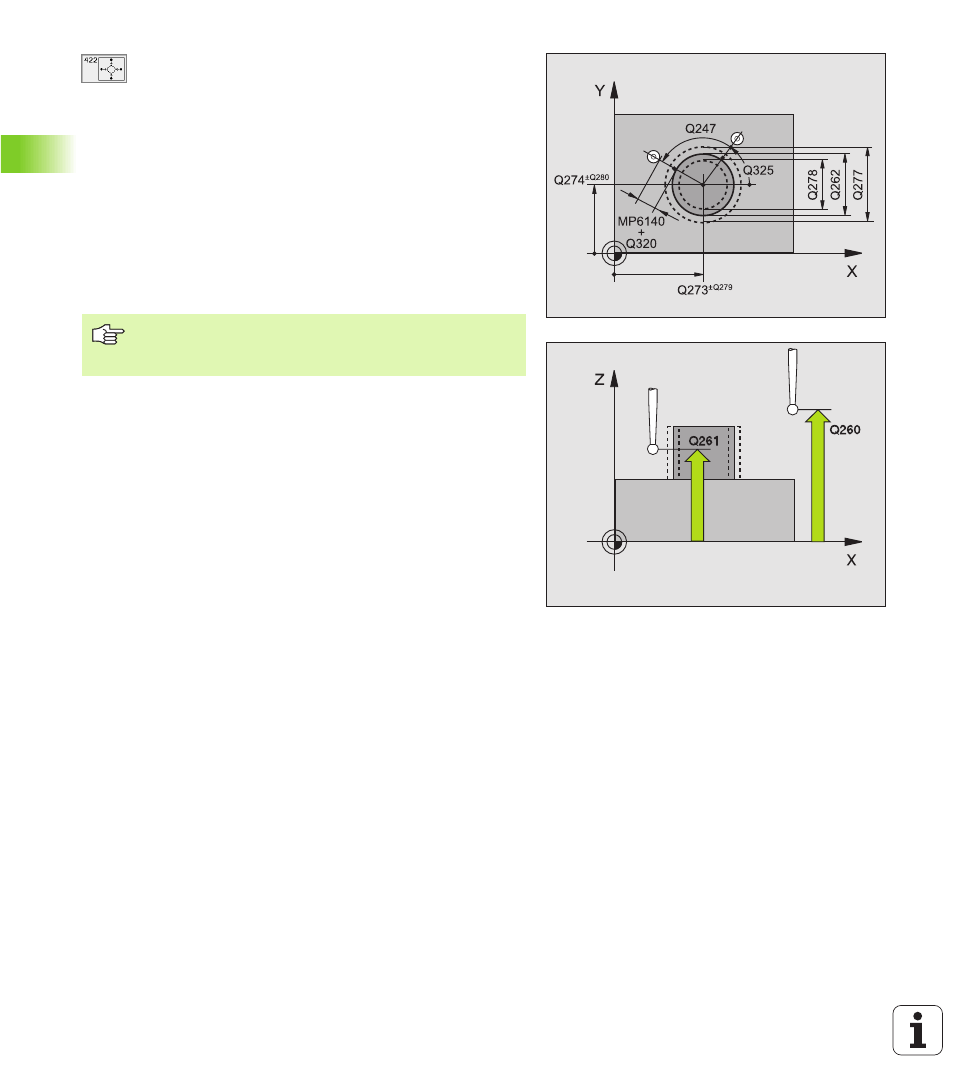

CENTRO 1º ASSE
Q273 (in valore assoluto): centro
dell'isola, nell'asse principale del piano di lavoro
U
U
U
U
CENTRO 2º ASSE
Q274 (in valore assoluto): centro
dell'isola, nell'asse secondario del piano di lavoro
U
U
U
U
DIAMETRO NOMINALE
Q262: inserire il diametro dell'isola
U
U
U
U
ANGOLO DI PARTENZA
Q325 (in valore assoluto): angolo
tra l'asse principale del piano di lavoro e il primo punto
da tastare
U
U
U
U
ANGOLO INCREMENTALE
Q247 (in valore incrementale):
angolo tra due punti da misurare; il segno dell'angolo
definisce il senso di lavorazione (- = senso orario). Per
la misurazione di archi di cerchio programmare un
angolo incrementale inferiore a 90°
U
U
U
U
ALTEZZA DI MISURA SU ASSE TASTATORE
Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore sul quale si esegue la
misurazione
U
U
U
U
DISTANZA DI SICUREZZA
Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140
U
U
U
U
ALTEZZA DI SICUREZZA
Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (il dispositivo di
serraggio)
U
U
U
U
SPOST. A ALT. SICUR.
Q301: definisce il modo di
spostamento del tastatore tra i punti da misurare:
0: Spostamento tra i punti da misurare all'altezza di
misura
1: Spostamento tra i punti da misurare all'altezza di
sicurezza
U
U
U
U
QUOTA MAX. ISOLA
Q275: diametro massimo ammesso
per l'isola
U
U
U
U
QUOTA MIN. ISOLA
Q276: diametro minimo ammesso
per l'isola
U
U
U
U
TOLLERANZA CENTRO 1º ASSE
Q279: scostamento di
posizione ammesso nell'asse principale del piano di
lavoro
U
U
U
U
TOLLERANZA CENTRO 2º ASSE
Q280: scostamento di
posizione ammesso nell'asse secondario del piano di
lavoro
Più piccolo si programma l'angolo incrementale, tanto
meno preciso sarà il calcolo del TNC per le quote dell'isola.
Valore minimo di immissione: 5°.
