124 5 Digitalizzazione
5
.1
D
igi
ta
li
z
z
a
z
ione
c
on i
l
s
is
te
m
a
di
t
a
s
ta
tur
a
di
gi
ta
le
o
a
n
a
lo
g
ic
o
(
opz
ione
)
5.1 Digitalizzazione con il sistema
di tastatura digitale o analogico
(opzione)
Panoramica
Con l'opzione "Digitalizzazione" il TNC rileva forme 3D con un sistema
di tastatura.
Per la digitalizzazione occorrono i seguenti componenti:
n
Il sistema di tastatura
n
Il modulo software "Opzione di digitalizzazione"
n Evt.il software di elaborazione HEIDENHAIN-SUSA per l'ulteriore
elaborazione dei dati digitalizzati con il ciclo MEANDRI
Per la digitalizzazione con i sistemi di tastatura sono disponibili i
seguenti cicli di digitalizzazione:

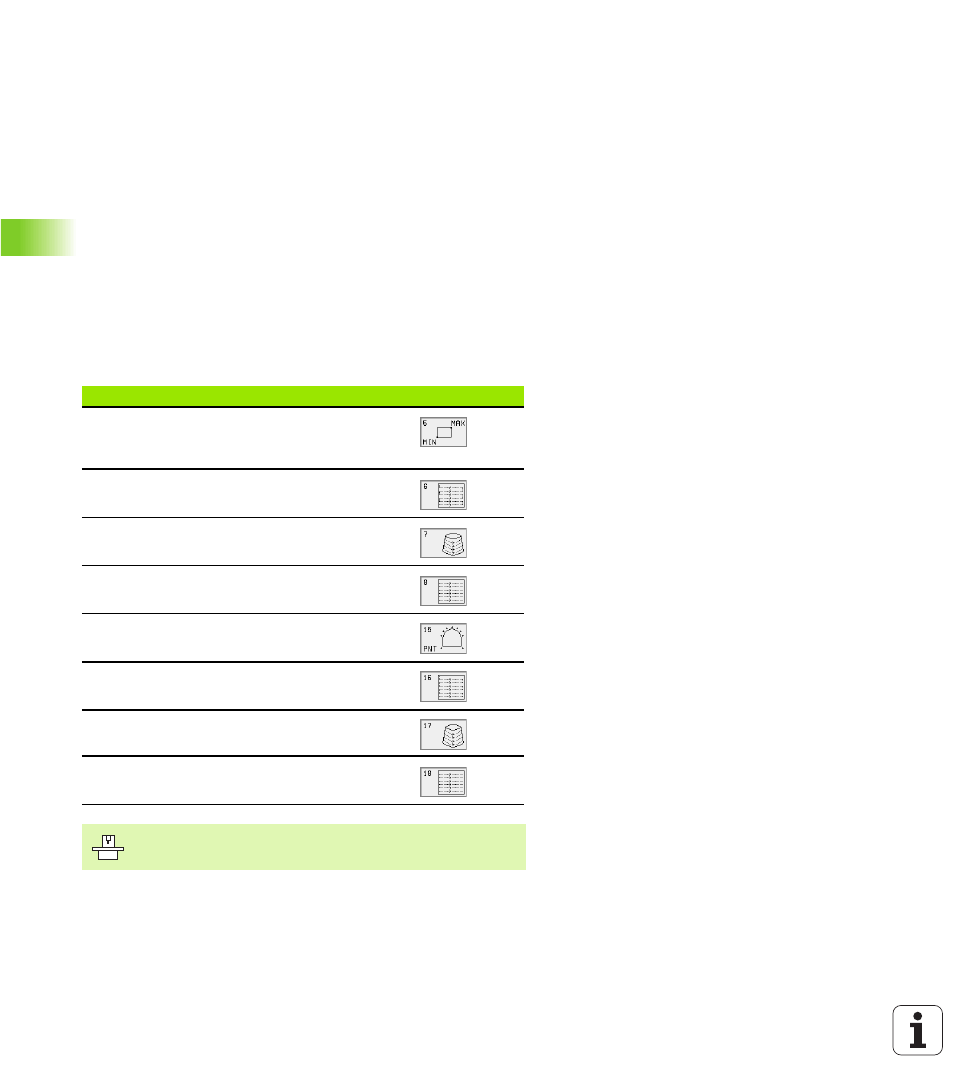

Ciclo Softkey
5 CAMPO PARALLELEPIPEDO, sistema di
tastatura digitale e analogico: Definizione del
campo di digitalizzazione
6 MEANDRI, sistema di tastatura digitale:
Digitalizzazione a meandri
7 LINEE ISOMETRICHE, sistema di tastatura
digitale: Digitalizzazione a linee isometriche
8 RIGHE, sistema di tastatura digitale:
Digitalizzazione a passate contigue
15 CAMPO tabella punti, sist. di tastat. analogico:
Definizione del campo di digitalizzazione
16 MEANDRI, sistema di tastatura analogico:
Digitalizzazione a meandri
17 MEANDRI, sistema di tastatura analogico:
Digitalizzazione a linee isometriche
18 MEANDRI, sistema di tastatura analogico:
Digitalizzazione a passate contigue
Per utilizzare un sistema di tastatura la macchina e il TNC
devono essere predisposti dal Costruttore della macchina.
