HEIDENHAIN TNC 426, TNC 430 135
5
.3
M
o
di
di
d
igi
ta
li
z
z
a
z
ione
U U U U TOLLERANZA DIST. PUNTI (M): il TNC sopprime la memorizzazione
dei punti digitalizzati quando la loro distanza non supera il valore di
tolleranza impostato per la lunghezza della retta tra gli ultimi due
punti tastati. In questo modo si ottiene un'alta densità di punti per i
profili fortemente curvati e relativamente pochi punti per i profili
piani. Inserendo "0" il TNC emette i punti con la distanza
programmata. Campo di immissione: da 0 a 0,9999 mm
U U U U RIDUZIONE AVANZAMENTO SU SPIGOLI (M): rispondere alla domanda
di dialogo con NO ENT. Il TNC imposterà il valore automaticamente
Digitalizzazione a passate contigue
n Sistema di tastatura digitale: Ciclo di digitalizzazione 8 RIGHE
n Sistema di tastatura analogico: Ciclo di digitalizzazione 18 RIGHE
Con il ciclo di digitalizzazione RIGHE i contorni 3D vengono digitalizzati
a passate contigue.
Con il tastatore analogico questo ciclo di digitalizzazione viene
utilizzato principalmente per la digitalizzazione con un asse di
rotazione. Vedere "Digitalizzazione con assi di rotazione".
Con il sistema di tastatura digitale questo ciclo di digitalizzazione viene
utilizzato principalmente per la digitalizzazione di forme relativamente
piatte, che vengono lavorate in modo costante con fresatura concorde
o discorde, senza elaborazione dei dati di digitalizzazione.

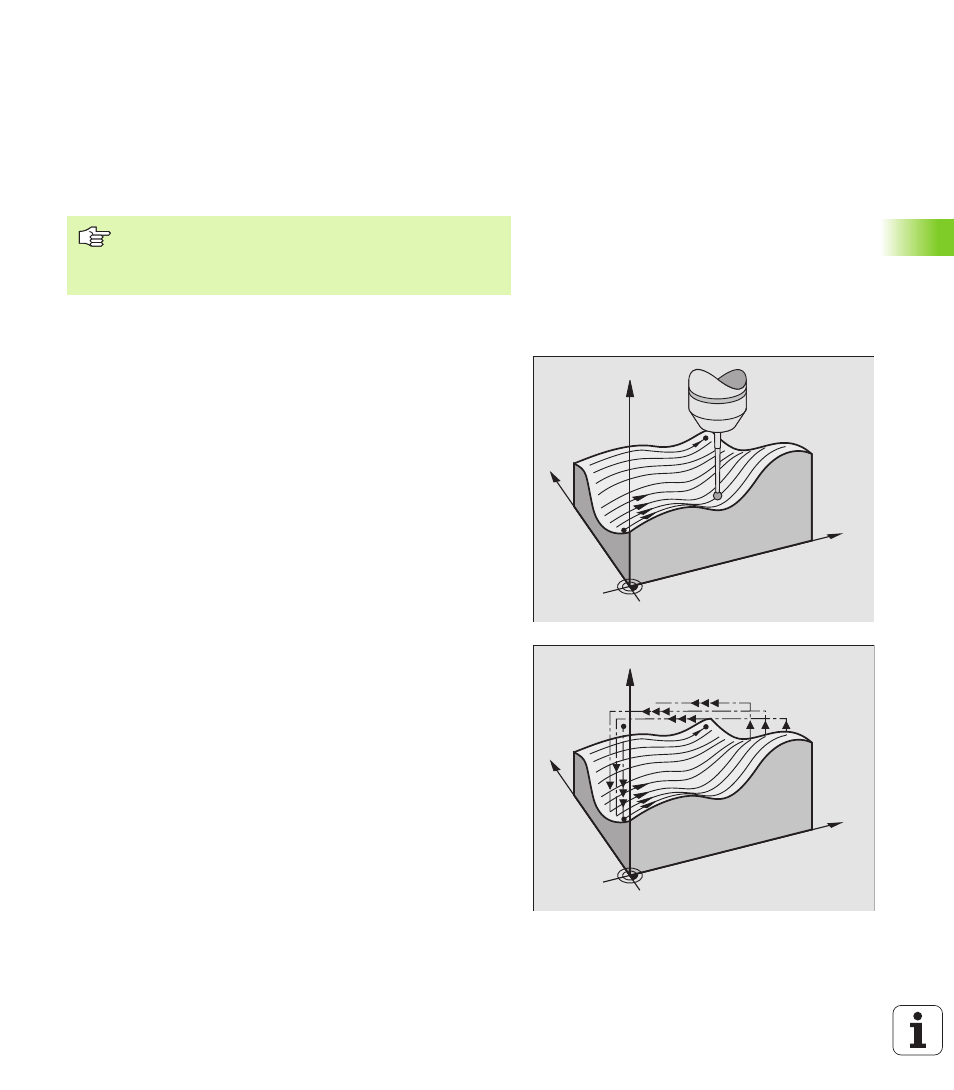

Nella digitalizzazione il tastatore si porta, in direzione positiva di un
asse a scelta del piano di lavoro, fino al limite del campo. In seguito
esso si porta all'ALTEZZA DI SICUREZZA e ritorna in rapido all'inizio
della passata successiva. Da lì il tastatore si porta in rapido, in direzione
negativa dell'asse del mandrino, fino all'altezza per la riduzione
dell'avanzamento e da questa altezza, alla velocità di avanzamento per
la tastatura, fino a sfiorare il contorno 3D. Questa operazione si ripete
fino a tastatura completa di tutto il campo. Per i percorsi vedere la
figura in basso a destra.
Al termine dell'operazione di digitalizzazione il tastatore si riporta
all'ALTEZZA DI SICUREZZA.
Durante la digitalizzazione con il sistema di tastatura analogico il TNC
memorizza le posizioni in corrispondenza delle quali si verificano forti
cambi di direzione, fino ad un massimo di 1000 posizioni per riga. Nella
riga successiva il TNC ridurrà automaticamente l'avanzamento di
digitalizzazione quando il tastatore si avvicinerà a questi punti critici,
migliorando in questo modo i risultati di tastatura.
La riduzione dell'avanzamento è attiva solo quando la RIGA
di digitalizzazione non contiene più di 1000 punti in
corrispondenza dei quali l'avanzamento deve essere
ridotto.
X
Z
Y
X
Z
Y
