HEIDENHAIN TNC 426, TNC 430 33
3
.1
R
il
e
v
a
m
e
nt
o a
u
to
m
a
ti
c
o
di
pos
iz
io
ni
ob
li
que
de
l
pe
z
z
o ROTAZIONE BASE tramite due isole (Ciclo di
Tastatura 402, DIN/ISO: G402)

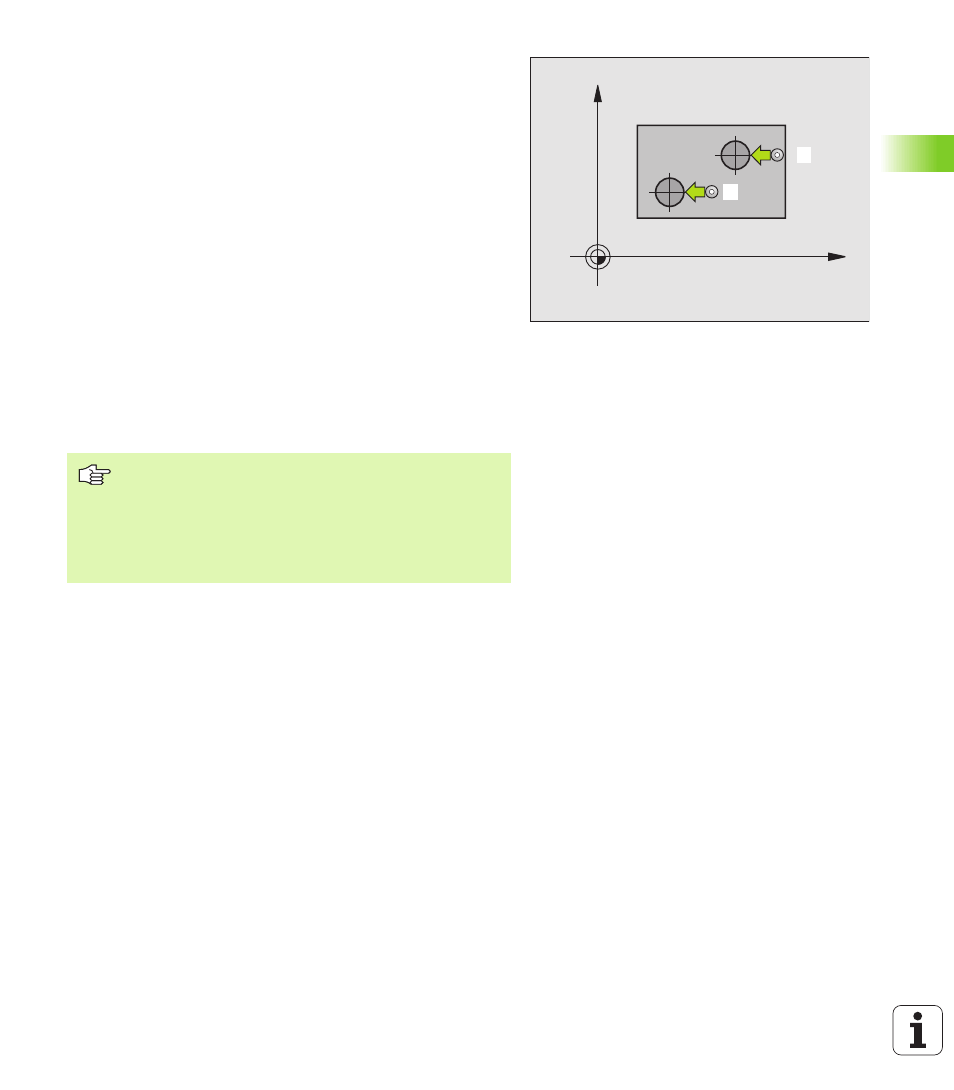

Il Ciclo di tastatura 402 rileva i centri delle due isole. Successivamente
il TNC calcola l'angolo tra l'asse principale del piano di lavoro e la retta
che collega i centri delle due isole. Con la funzione Rotazione base il
TNC compensa il valore calcolato (vedere "Compensazione posizione
obliqua del pezzo", pag. 18).
1 Il TNC posiziona il tastatore in rapido (valore da MP6150 o da
MP6361) e con la logica di posizionamento (vedere "Esecuzione dei
Cicli di Tastatura", pag. 7) sul punto da tastare
1 della prima isola
2 Successivamente il tastatore si porta all'altezza di misura
programmata 1 e rileva mediante quattro tastature il centro della
prima isola Il tastatore si sposta tra i punti da tastare,
reciprocamente spostati di 90°, su un arco di cerchio
3 Successivamente il tastatore si riporta all'altezza di sicurezza e si
posiziona sul punto da tastare
5 della seconda isola
4 Successivamente il TNC porta il tastatore all'altezza di misura 2
programmata e rileva mediante quattro tastature il centro della
seconda isola
5 Quindi il TNC riposiziona il tastatore all'altezza di sicurezza ed
effettua la rotazione base calcolata
Da osservare prima della programmazione
Prima della definizione del ciclo deve essere programmata
una chiamata utensile per la definizione dell'asse del
tastatore.
Il TNC disattiva una eventuale rotazione base attiva
all'inizio del ciclo.
X
Y
5
1
