HEIDENHAIN TNC 426B (280 472) Touch Probe Cycles Manuale d'uso
Pagina 48
36
3 Cicli di Tastatura per il controllo automatico dei pezzi
3
.1
R
il
e
v
a
m
e
nt
o a
u
to
m
a
ti
c
o
di
pos
iz
io
ni
ob
li
que
de
l
pe
z
z
o
U
U
U
U

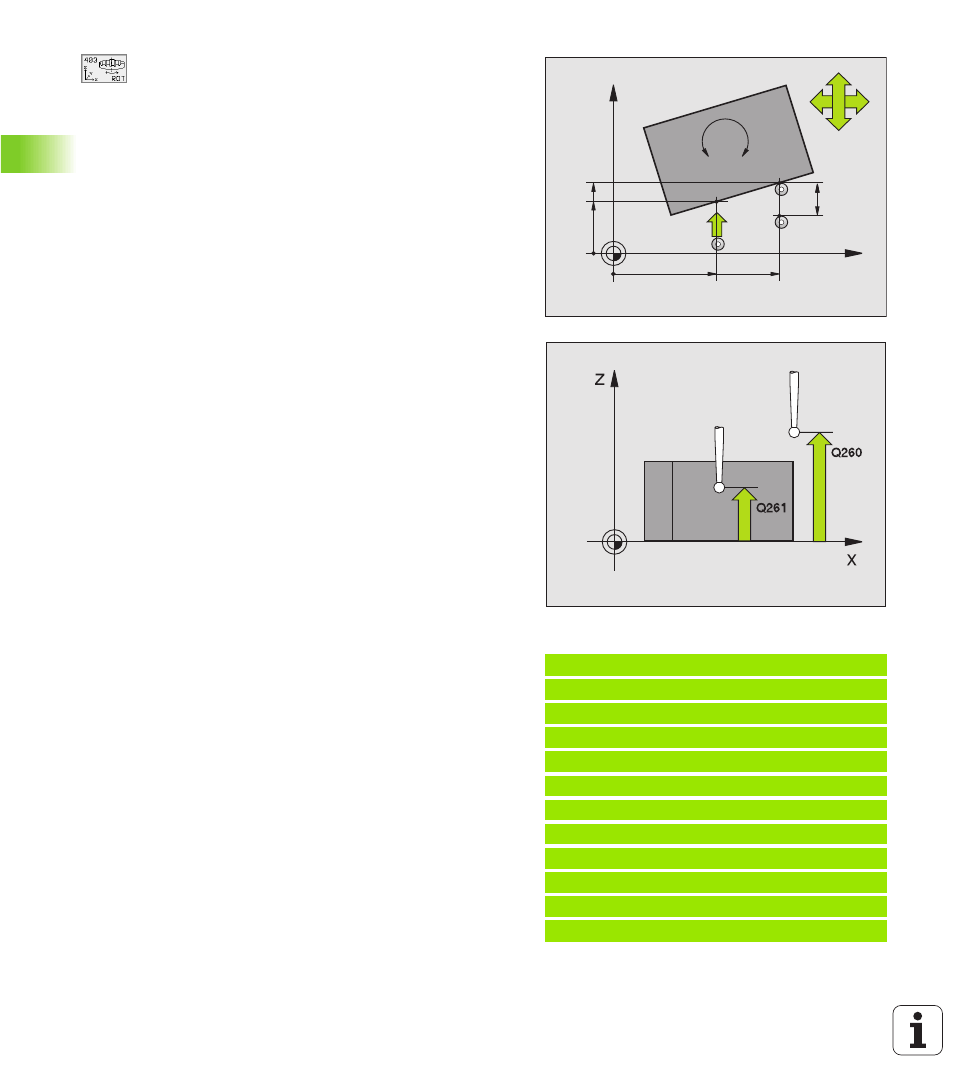

1º PUNTO DI MISURA 1º ASSE
Q263 (in valore
assoluto): coordinata del primo punto da tastare
nell'asse principale del piano di lavoro
U
U
U
U
1º PUNTO DI MISURA 2º ASSE
Q264 (in valore
assoluto): coordinata del primo punto da tastare
nell'asse secondario del piano di lavoro
U
U
U
U
2º PUNTO DI MISURA 1º ASSE
Q265 (in valore
assoluto): coordinata del secondo punto da tastare
nell'asse principale del piano di lavoro
U
U
U
U
2º PUNTO DI MISURA 2º ASSE
Q266 (in valore
assoluto): coordinata del secondo punto da tastare
nell'asse secondario del piano di lavoro
U
U
U
U
ASSE DI MISURA
Q272: asse del piano di lavoro in cui
deve essere effettuata la misurazione:
1: Asse principale = Asse di misura
2: Asse secondario = Asse di misura
3: Asse del tastatore = Asse di misura
U
U
U
U
DIREZIONE DI SPOSTAMENTO 1
Q267: direzione nella
quale il tastatore deve avvicinarsi al pezzo:
-1: Direzione di spostamento negativa
+1: Direzione di spostamento positiva
U
U
U
U
ALTEZZA DI MISURA SU ASSE TASTATORE
Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore sul quale si esegue la
misurazione
U
U
U
U
DISTANZA DI SICUREZZA
Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140
U
U
U
U
ALTEZZA DI SICUREZZA
Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (il dispositivo di
serraggio)
U
U
U
U
SPOST. A ALT. SICUR.
Q301: definisce il modo di
spostamento del tastatore tra i punti da misurare:
0: Spostamento tra i punti da misurare all'altezza di
misura
1: Spostamento tra i punti da misurare all'altezza di
sicurezza
U
U
U
U
ASSE PER MOVIMENTO COMPENSAZ.
Q312: definizione
dell'asse di rotazione con il quale il TNC deve
compensare la posizione obliqua misurata:
4: Compensazione posiz. obliqua con asse di rot. A
5: Compensazione posiz. obliqua con asse di rot. B
6: Compensazione posiz. obliqua con asse di rot. C
Esempio: Blocchi NC
5 T CH PR O BE 40 3 R O T M ED I AN T E A SS E C
Q2 6 3= + 0 ;1 º P U NT O 1 º A S SE
Q2 6 4= + 0 ;1 º P U NT O 2 º A S SE
Q2 6 5= + 20 ; 2º PU N TO 1º AS S E
Q2 6 6= + 30 ;2 º P U NT O 2 º A S SE
Q 2 72 = 1 ; A SS E D I M I SU R A
Q 2 67 = +1 ; D IR E ZI O NE DI SP O ST A ME N TO
Q 2 61 = -5 ; A LT E ZZ A D I M I SU R A
Q 3 20 = 0 ; D IS T AN Z A S IC U RE Z ZA
Q 2 60 = +2 0 ; A LT E ZZ A D I S I CU R EZ Z A
Q 3 01 = 0 ; S PO S T. A LL ' AL T . DI S I CU R EZ .
Q3 1 2= 6 ; AS S E D I C OM P EN S AZ .
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
–
–
+
Q267
MP6140
+
Q320
A
B
C
