HEIDENHAIN TNC 426, TNC 430 29
3
.1
R
il
e
v
a
m
e
nt
o a
u
to
m
a
ti
c
o
di
pos
iz
io
ni
ob
li
que
de
l
pe
z
z
o ROTAZIONE BASE (Ciclo di tastatura 400,
DIN/ISO: G400)

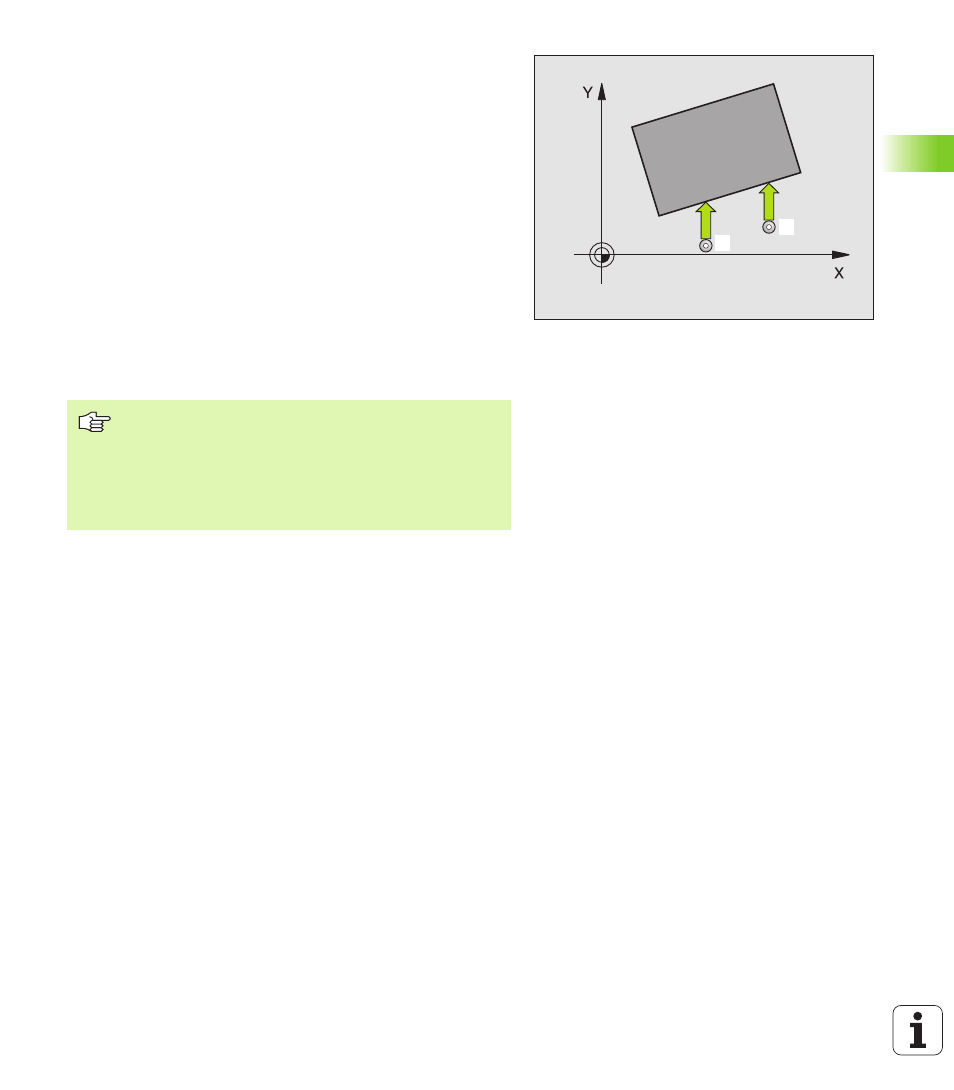

Il ciclo di tastatura 400 rileva una posizione obliqua del pezzo mediante
la misurazione di due punti che devono trovarsi su una retta. Con la
funzione Rotazione base il TNC compensa il valore misurato (vedere
"Compensazione posizione obliqua del pezzo", pag. 18).
1 Il TNC posiziona il tastatore in rapido (valore da MP6150 o da
MP6361) e con la logica di posizionamento (vedere "Esecuzione dei
Cicli di Tastatura", pag. 7) sul punto da tastare programmato
1 ,
spostando il tastatore per la distanza di sicurezza in direzione
opposta alla direzione di spostamento programmata
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (MP6120 o MP6360)
3 Quindi il tastatore si porta sul successivo punto da tastare 2 ed
esegue la seconda tastatura
4 Il TNC riposiziona il tastatore all'altezza di sicurezza ed effettua la
rotazione base calcolata
Da osservare prima della programmazione
Prima della definizione del ciclo deve essere programmata
una chiamata utensile per la definizione dell'asse del
tastatore.
Il TNC disattiva una eventuale rotazione base attiva
all'inizio del ciclo.
2
1
