38 3 Cicli di Tastatura per il controllo automatico dei pezzi
3
.1
R
il
e
v
a
m
e
nt
o a
u
to
m
a
ti
c
o
di
pos
iz
io
ni
ob
li
que
de
l
pe
z
z
o COMPENSAZIONE ROTAZIONE BASE tramite
l'asse C (Ciclo di tastatura 405, DIN/ISO: G405,
disponibili dal software NC 280 474-xx)

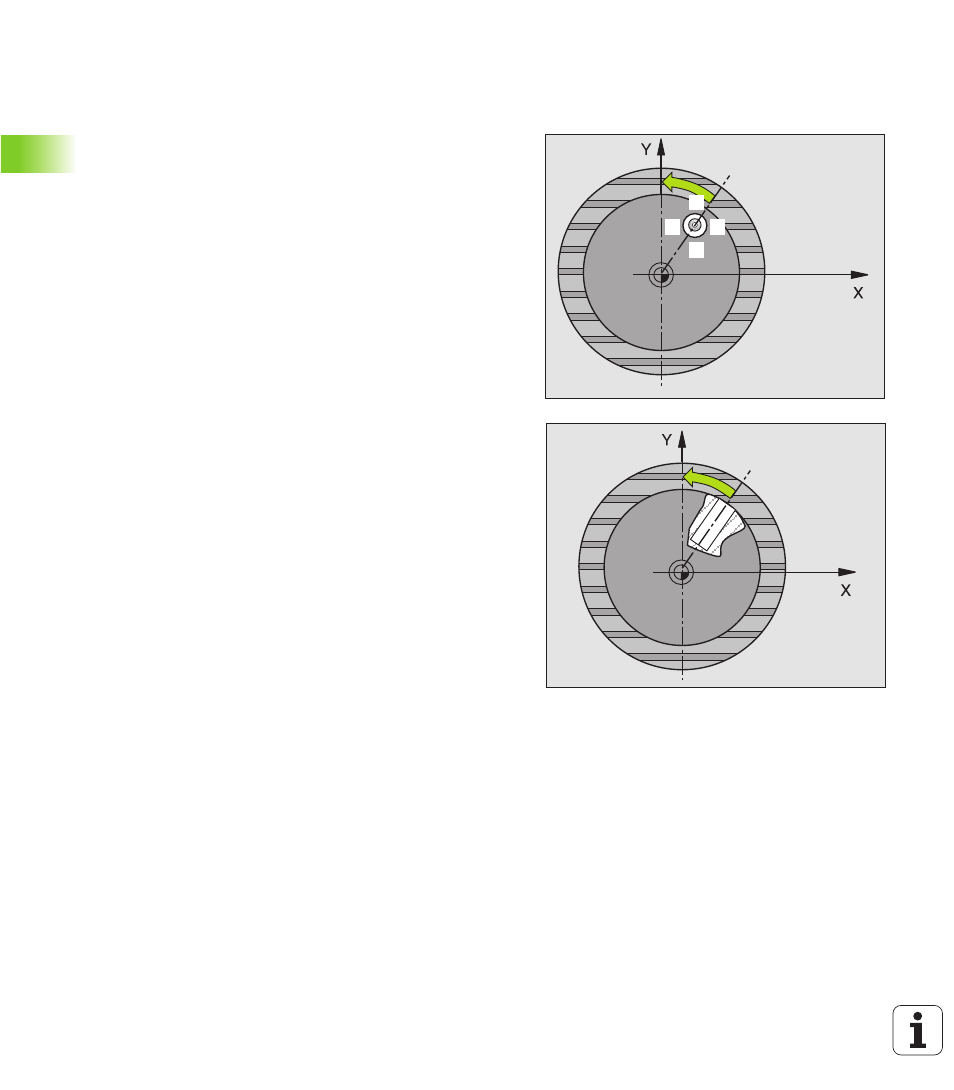

Con il ciclo di tastatura 405 si può determinare
n l'offset angolare tra l'asse Y positivo del sistema di coordinate attivo
e il centro di un foro o
n l'offset angolare tra la posizione nominale e la posizione reale del
centro di un foro
Il TNC compensa l'offset angolare rilevato mediante una rotazione
dell'asse C. Per questa tastatura il pezzo può essere serrato secondo
opportunità sulla tavola circolare, a condizione che la coordinata Y del
foro risulti positiva. Misurando l'offset angolare del foro con l'asse Y
del tastatore (posizione orizzontale del foro), potrebbe risultare
necessario ripetere il ciclo più volte, in quanto a causa della strategia
di misura, si crea una imprecisione di circa 1% della posizione obliqua
1 Il TNC posiziona il tastatore in rapido (valore da MP6150 o da
MP6361) e con la logica di posizionamento (vedere "Esecuzione dei
Cicli di Tastatura", pag. 7) sul punto da tastare programmato
1 ,
calcolando i punti da tastare dai dati definiti nel ciclo e dalla distanza
di sicurezza in MP6140
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (MP6120 o MP6360). Il TNC determina la direzione di
tastatura automaticamente in funzione dell'angolo di partenza
programmato
3 Quindi il tastatore si porta sul successivo punto da tastare 2 su una
traiettoria circolare, all'alteza di misura o all'altezza di sicurezza ed
esegue la seconda tastatura
4 Il TNC posiziona il tastatore sul punto 3 e quindi sul punto da
tastare 4 eseguendo rispettivamente la terza e la quarta tastatura
e posiziona il tastatore sul centro del foro determinato
5 Quindi il TNC riposiziona il tastatore all'altezza di sicurezza e allinea
il pezzo mediante rotazione della tavola circolare. Per questo
allineamento il TNC ruota la tavola circolare in modo tale che il
centro del foro si trovi dopo la compensazione, sia con asse del
tastatore verticale che orizzontale, in direzione dell'asse Y positivo,
o sulla posizione nominale del centro del foro. L'offset angolare
determinato è inoltre diponibile nel parametro Q150
111
2
3
4
