HEIDENHAIN TNC 426, TNC 430 133
5
.3
M
o
di
di
d
igi
ta
li
z
z
a
z
ione
Digitalizzazione a linee isometriche
n Sistema di tastatura digitale: ciclo di digitalizzazione 7 LINEE
ISOMETRICHE
n Sistema di tastatura analogico: ciclo di digitalizzazione 17 LINEE
ISOMETRICHE

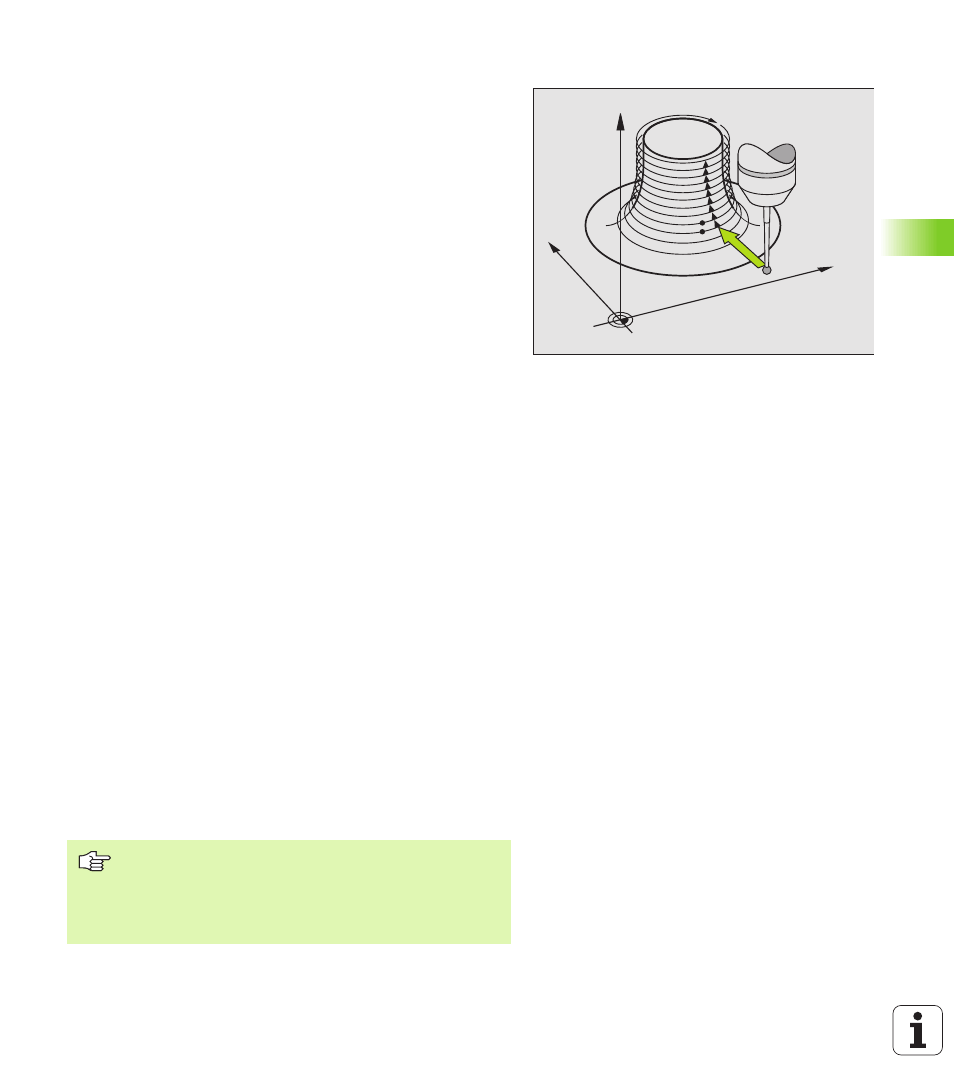

Con il ciclo di digitalizzazione LINEE ISOMETRICHE i contorni 3D
vengono digitalizzati a gradini. La digitalizzazione a linee isometriche è
particolarmente adatta per contorni ripidi (p. es. fori di iniezione di
stampi) o quando deve essere digitalizzata un'unica linea isometrica
(p.es. la linea di contorno di una camma).
Durante la digitalizzazione il tastatore si porta, dopo aver rilevato il
primo punto, intorno al profilo ad un'altezza costante. Quando ritorna
al primo punto rilevato, il tastatore viene spostato della distanza tra
linee programmata, in direzione positiva o negativa dell'asse del
mandrino. In seguito il tastatore tasta nuovamente ad un'altezza
costante il profilo del pezzo fino a ritornare al primo punto di questa
altezza. Questa operazione si ripete fino alla tastatura completa di tutto
il campo.
Al termine dell'operazione di digitalizzazione il tastatore si riporta alla
ALTEZZA DI SICUREZZA e sul punto di partenza programmato.
Durante la digitalizzazione con il sistema di tastatura analogico il TNC
memorizza le posizioni in corrispondenza delle quali si verificano forti
cambi di direzione, fino ad un massimo di 1000 posizioni per riga. Nella
riga successiva il TNC ridurrà automaticamente l'avanzamento di
digitalizzazione quando il tastatore si avvicinerà a questi punti critici,
migliorando in questo modo i risultati di tastatura.
Limitazioni per il campo di tastatura
n Nell'asse del tastatore: il CAMPO definito deve trovarsi almeno per
il raggio della sfera di tastatura sotto il punto più alto della forma 3D
n
Nel piano di lavoro: il CAMPO definito deve essere maggiore della
forma 3D almeno per il raggio della sfera di tastatura
Punto di partenza
n Coordinata dell'asse del mandrino del punto MIN dal ciclo 5 CAMPO
se per la DISTANZA LINEE è stato inserito un valore positivo
n Coordinata dell'asse del mandrino del punto MAX dal ciclo 5
CAMPO se per la DISTANZA LINEE è stato inserito un valore
negativo
n Le coordinate del piano di lavoro vengono definite nel ciclo LINEE
ISOMETRICHE
n Posizionamento automatico sul punto di partenza: prima nell'asse
del mandrino alla ALTEZZA DI SICUREZZA, poi nel piano di lavoro
X
Z
Y
Nel programma di lavorazione occorre definire il ciclo di
digitalizzazione 5 CAMPO prima del ciclo di digitalizzazione
LINEE ISOMETRICHE.
Il ciclo di digitalizzazione 17 non è combinabile con il ciclo
di digitalizzazione 15 CAMPO.
