HEIDENHAIN TNC 426, TNC 430 15
2
.2
C
a
li
br
a
z
ione
de
l
s
is
te
m
a
di
t
a
s
ta
tur
a
di
gi
ta

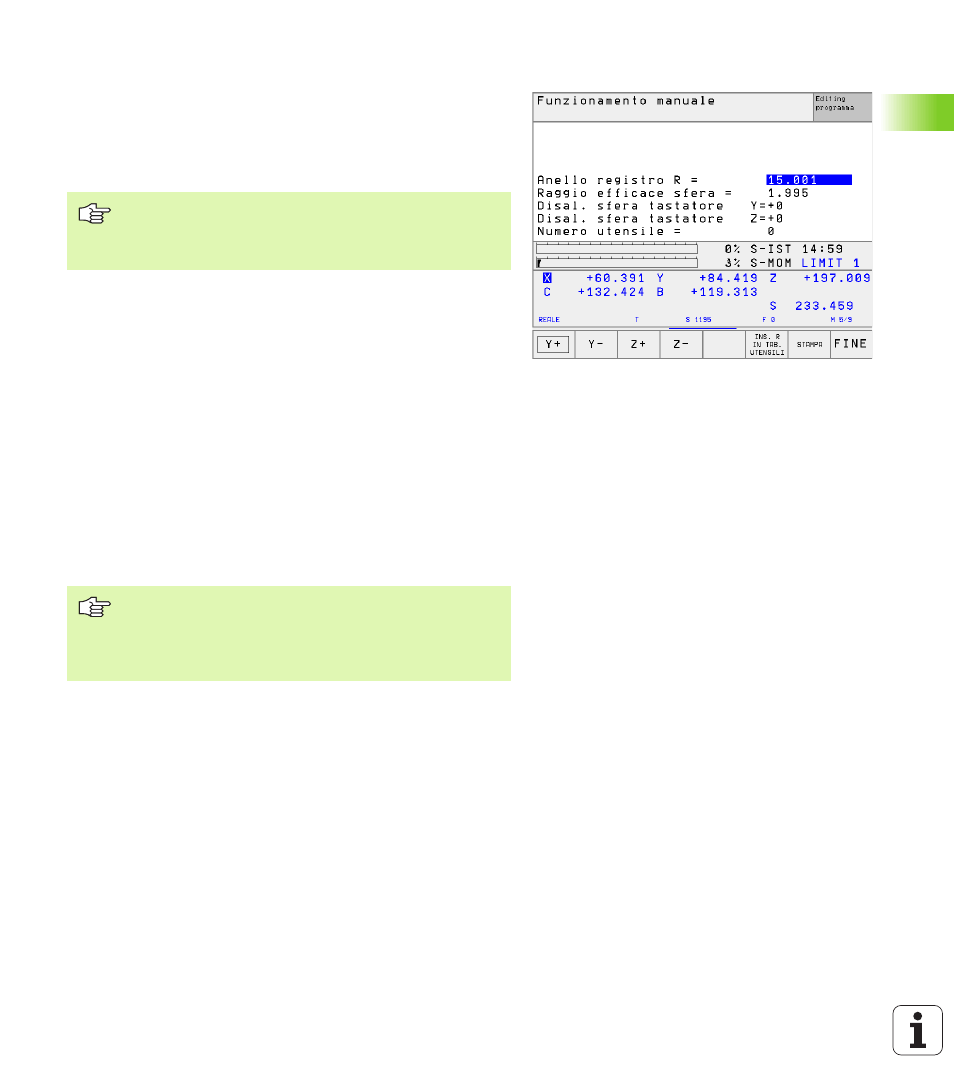

le Visualizzazione dei valori di calibrazione
Il TNC memorizza la lunghezza efficace, il raggio efficace e l'offset
centrale del sistema di tastatura, tenendoli in conto nei successivi
impieghi del sistema di tastatura 3D. Per visualizzare i valori
memorizzati premere CAL. L e CAL. R.
Memorizzazione dei valori di calibraz. nella Tab. utensili TOOL.T
Effettuando delle misurazioni durante l'esecuzione di un programma è
possibile attivare, tramite un TOOL CALL, i dati di correzione dalla tabella
utensili per il sistema di tastatura. Per la memorizzazione dei dati di
calibrazione nella tabella utensili TOOL.T inserire nel menu di
calibrazione il numero dell'utensile (confermare con ENT) e premere
successivamente il softkey INS.R IN TAB.UTENSILI o il softkey INS.L
IN TAB. UTENSILI.
Gestione di più blocchi di dati di calibrazione (dal
software NC 280 476-xx)
Per poter utilizzare più blocchi di dati di calibrazione occorre impostare
il bit 1 nel parametro macchina 7411. I dati di calibrazione (lunghezza,
raggio, offset centrale e angolo del mandrino) verranno quindi
memorizzati dal TNC nella tabella utensili TOOL.T, sotto un numero
utensile selezionabile nel menu di calibrazione (vedere anche Manuale
d'esercizio, cap. "5.2 Dati utensile ").
I dati di calibrazione possono essere visualizzati e modificati nel menu
di calibrazione, ma non si deve dimenticare di memorizzare le
modifiche nella Tabella utensili premendo il softkey INS. R- IN TAB.
UTENSILI o il softkey INS. L IN TAB. UTENSILI. Il TNC non scrive
automaticamente i valori di calibrazione nella Tabella!
Questa funzione è disponibile solo se è stato impostato il
bit 0 nel parametro macchina 7411 = 1 (attivare i dati del
sistema di tastatura con TOOL CALL)e se la tabella TOOL.T
è attiva (parametro macchina 7260 diverso da 0).
Utilizzando questa funzione si deve attivare prima
dell'esecuzione di un ciclo di tastatura il relativo numero
utensile con una chiamata utensile, indipendentemente
dal fatto se si desidera eseguire il ciclo di tastatura in
automatico o in manuale.
