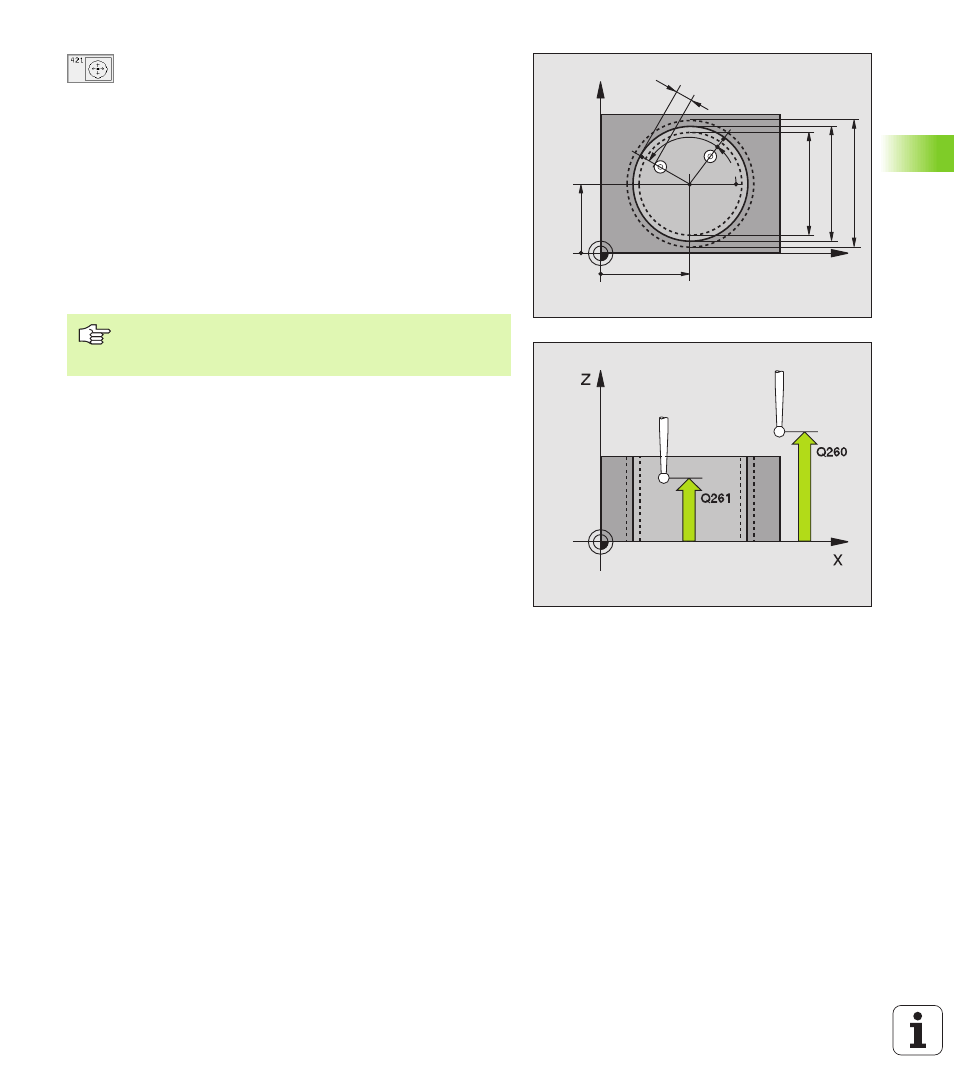

CENTRO 1º ASSE
Q273 (in valore assoluto): centro del
foro nell'asse principale del piano di lavoro
U
U
U
U
CENTRO 2º ASSE
Q274 (in valore assoluto): centro del
foro nell'asse secondario del piano di lavoro
U
U
U
U
DIAMETRO NOMINALE
Q262: inserire il diametro del foro
U
U
U
U
ANGOLO DI PARTENZA
Q325 (in valore assoluto): angolo
tra l'asse principale del piano di lavoro e il primo punto
da tastare
U
U
U
U
ANGOLO INCREMENTALE
Q247 (in valore incrementale):
angolo tra due punti da misurare; il segno dell'angolo
definisce il senso di lavorazione (- = senso orario). Per
la misurazione di archi di cerchio programmare un
angolo incrementale inferiore a 90°
U
U
U
U
ALTEZZA DI MISURA SU ASSE TASTATORE
Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore sul quale si esegue la
misurazione
U
U
U
U
DISTANZA DI SICUREZZA
Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140
U
U
U
U
ALTEZZA DI SICUREZZA
Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (il dispositivo di
serraggio)
U
U
U
U
SPOST. A ALT. SICUR.
Q301: definisce il modo di
spostamento del tastatore tra i punti da misurare:
0: Spostamento tra i punti da misurare all'altezza di
misura
1: Spostamento tra i punti da misurare all'altezza di
sicurezza
U
U
U
U
LIMITE MAX. FORATURA
Q275: diametro massimo
ammesso per il foro (per la tasca circolare)
U
U
U
U
LIMITE MIN. FORATURA
Q276: diametro minimo
ammesso per il foro (per la tasca circolare)
U
U
U
U
TOLLERANZA CENTRO 1º ASSE
Q279: scostamento di
posizione ammesso nell'asse principale del piano di
lavoro
U
U
U
U
TOLLERANZA CENTRO 2º ASSE
Q280: scostamento di
posizione ammesso nell'asse secondario del piano di
lavoro
X
Y
Q274
±Q280
Q273
±Q279
Q276
Q325
Q247
Q262
Q275
MP6140
+
Q320
Più piccolo si programma l'angolo incrementale, tanto
meno preciso sarà il calcolo del TNC per le quote del foro.
Valore minimo di immissione: 5°.
