HEIDENHAIN TNC 426, TNC 430 31
3
.1
R
il
e
v
a
m
e
nt
o a
u
to
m
a
ti
c
o
di
pos
iz
io
ni
ob
li
que
de
l
pe
z
z

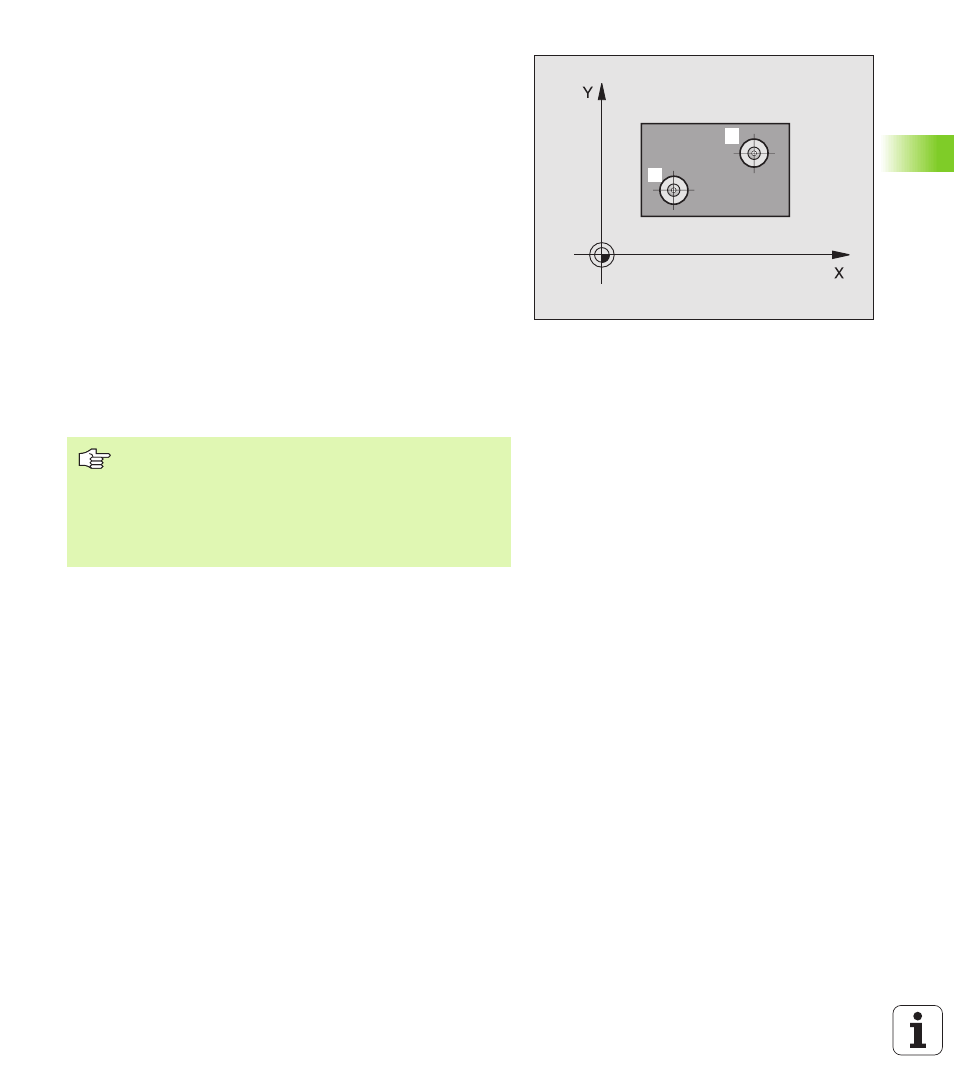

o ROTAZIONE BASE tramite due fori (Ciclo di
Tastatura 401, DIN/ISO: G401)
Il Ciclo di tastatura 401 rileva i centri dei due fori. Successivamente il
TNC calcola l'angolo tra l'asse principale del piano di lavoro e la retta
che collega i centri dei due fori. Con la funzione Rotazione base il TNC
compensa il valore calcolato (vedere "Compensazione posizione
obliqua del pezzo", pag. 18).
1 Il TNC posiziona il tastatore in rapido (valore da MP6150 o da
MP6361) e con la logica di posizionamento (vedere "Esecuzione dei
Cicli di Tastatura", pag. 7) sul centro programmato del primo foro
1
2 Successivamente il tastatore si porta all'altezza di misura
programmata e rileva mediante quattro tastature il centro del primo
foro
3 Successivamente il tastatore si riporta all'altezza di sicurezza e si
posiziona sul centro programmato del secondo foro
2
4 Successivamente il TNC porta il tastatore all'altezza di misura
programmata e rileva mediante quattro tastature il centro del
secondo foro
5 Quindi il TNC riposiziona il tastatore all'altezza di sicurezza ed
effettua la rotazione base calcolata
Da osservare prima della programmazione
Prima della definizione del ciclo deve essere programmata
una chiamata utensile per la definizione dell'asse del
tastatore.
Il TNC disattiva una eventuale rotazione base attiva
all'inizio del ciclo.
2
1
