Cicli di tastatura nei modi operativi MANUALE e
VOLANTINO ELETTRONICO
Il TNC mette a disposizione nei modi operativi MANUALE e
VOLANTINO ELETTRONICO dei cicli di tastatura che consentono:
n
la calibrazione del sistema di tastatura
n la compensazione di posizioni oblique del pezzo
n l'impostazione delle origini
Gestione automatica dei Cicli di Tastatura
Oltre ai cicli di tastatura gestiti nei modi operativi MANUALE e
VOLANTINO ELETTRONICO il TNC mette a disposizione numerosi
cicli per le più svariate possibilità d'impiego del tastatore in modo
automatico:
n Calibrazione del sistema di tastatura digitale (Capitolo 3)
n
Compensazione di posizioni oblique del pezzo (Capitolo 3)
n
Impostazione delle origini (Capitolo 3)
n Controllo automatico del pezzo (Capitolo 3)
n Misurazione automatica dell'utensile (Capitolo 4)
n Digitalizzazione con il sistema di tastatura digitale o analogico
(opzione, Capitolo 5)
L'impiego del sistema di tastatura viene programmato nel modo
operativo MEMORIZZAZIONE/EDITING PROGRAMMA con il tasto
TOUCH PROBE. Utilizzare per i Cicli di Tastatura numeri superiori a
400, così come per i più recenti cicli di lavorazione e utilizzare quali
parametri di trasmissione variabili Q. I parametri, che vengono utilizzati
dal TNC in diversi cicli con la stessa funzione, hanno sempre lo stesso
numero: p. es. Q260 è sempre la DISTANZA DI SICUREZZA, Q261 la
PROFONDITA' DI ACCOSTAMENTO, ecc.

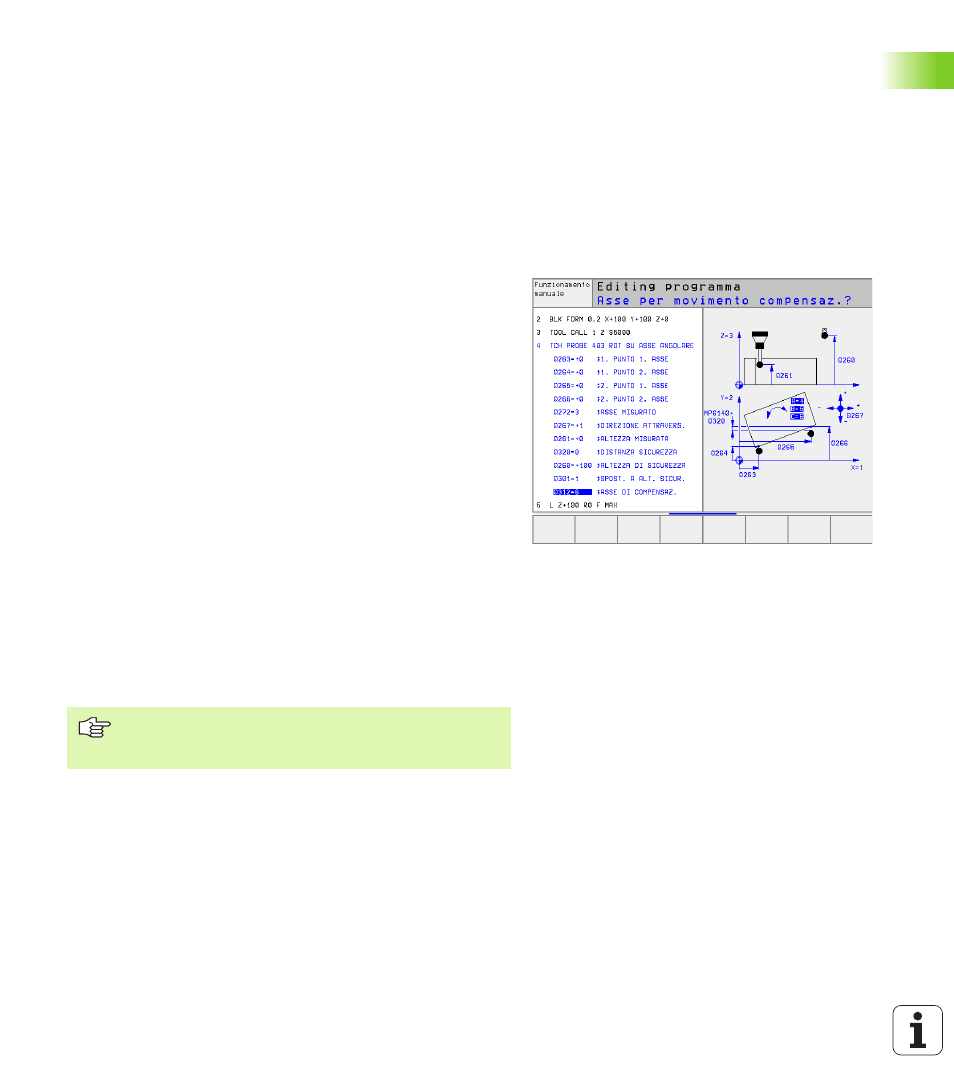

Per agevolare la programmazione il TNC visualizza una immagine
ausiliaria durante la definizione del ciclo. In questa immagine ausiliaria
il parametro da introdurre viene evidenziato su un campo chiaro
(vedere fig. a destra).
Per ragioni di chiarezza nelle immagini ausiliarie non tutti i
parametri da introdurre vengono contemporaneamente
visualizzati.
