U U U U CENTRO 1º ASSE Q321 (in valore assoluto): centro della
tasca, nell'asse principale del piano di lavoro
U U U U CENTRO 2º ASSE Q322 (in valore assoluto): centro della
tasca, nell'asse secondario del piano di lavoro.
Programmando Q322 = 0 il TNC allinea il centro del
foro sull'asse Y positivo; programmando Q322
diverso da 0, il TNC allinea il centro del foro sulla
posizione nominale
U U U U DIAMETRO NOMINALE Q262: diametro approssimativo
della tasca circolare (del foro). Introdurre un valore
non troppo grande
U U U U ANGOLO DI PARTENZA Q325 (in valore assoluto): angolo
tra l'asse principale del piano di lavoro e il primo punto
da tastare
U U U U ANGOLO INCREMENTALE Q247 (in valore incrementale):
angolo tra due punti da misurare; il segno dell'angolo
definisce il senso di rotazione (- = senso orario), con il
quale il tastatore si porta sul successivo punto da
misurare. Per la misurazione di archi di cerchio
programmare un angolo incrementale inferiore a 90°
U U U U ALTEZZA DI MISURA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore sul quale si esegue la
misurazione
U U U U DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140
U U U U ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (il dispositivo di
serraggio)
U U U U SPOST. A ALT. SICUR. Q301: definisce il modo di
spostamento del tastatore tra i punti da misurare:
0: Spostamento tra i punti da misurare all'altezza di
misura
1: Spostamento tra i punti da misurare all'altezza di
sicurezza
Esempio: Blocchi NC
5 T C H P RO B E 4 1 2 R IF . I N TE R NO CE R CH I O
Q 32 1 =+ 5 0 ; CE N T RO 1º AS S E
Q 32 2 =+ 5 0 ; CE N T RO 2º AS S E
Q 26 2 =6 5 ; DI A M ET R O N OM I NA L E
Q 32 5 =+ 0 ; AN G O LO DI PA R TE N ZA
Q 2 47 = 90 ; A NG O LO IN C RE M EN T A LE
Q2 6 1= - 5 ;A L TE Z ZA D I M IS U RA
Q3 2 0= 0 ;D I ST A NZ A SI C UR E ZZ A
Q2 6 0= + 20 ;A L TE Z ZA D I S IC U RE Z ZA
Q3 0 1 =0 ;S P OS T . AL L 'A L T. D I SI C UR E Z.
Q 30 5 =1 2 ; NR . IN TA B EL L A
Q 33 1 =+ 0 ; OR I G IN E
Q3 3 2= + 0 ;O R IG I NE

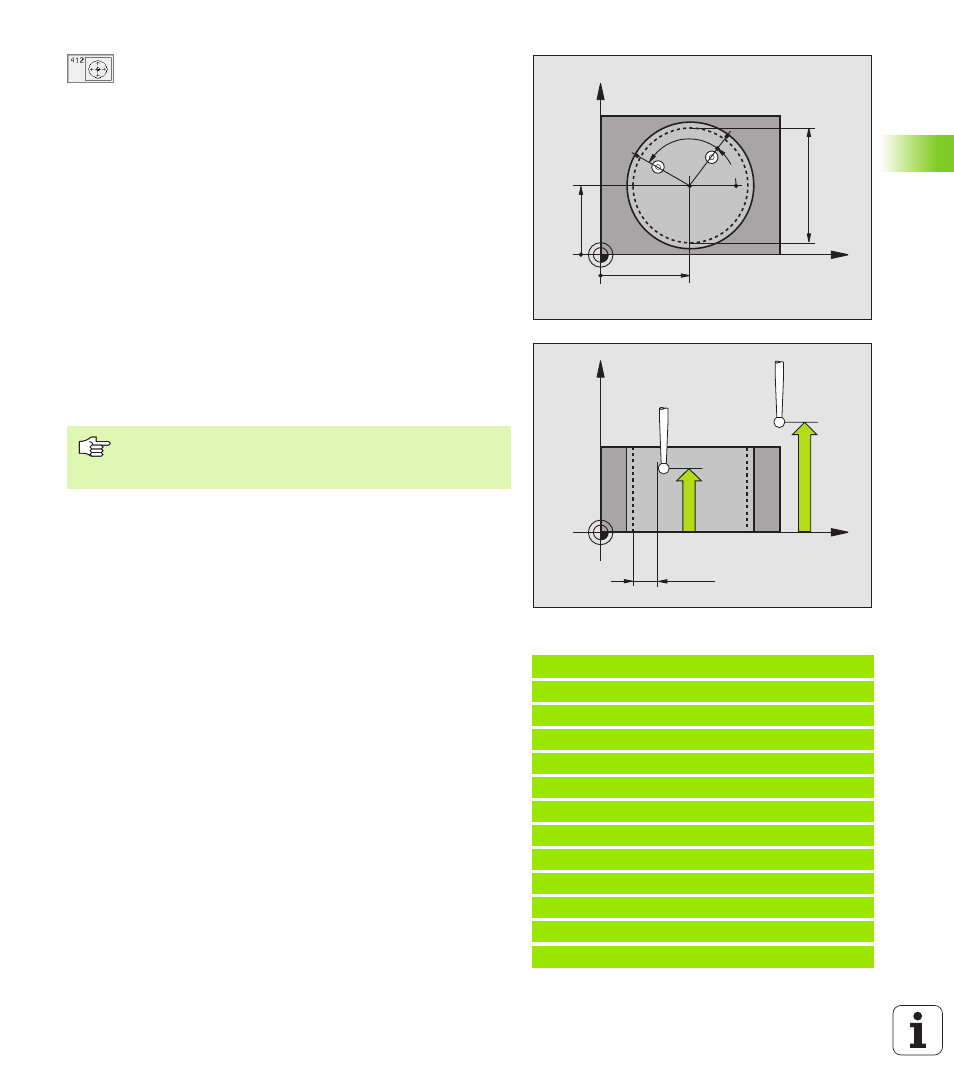

X
Y
Q322
Q321
Q262
Q325
Q247
X
Z
Q261
Q260
MP6140
+
Q320
Più piccolo si programma l'angolo incrementale, tanto
meno preciso sarà il calcolo del TNC per l'origine. Valore
minimo di immissione: 5°.
