HEIDENHAIN TNC 426, TNC 430 61
3.
2 I
m
p
o
s
taz
io
n
e
au
to
m
a
ti
c
a
d
e
ll
e
o
ri
g
in
i

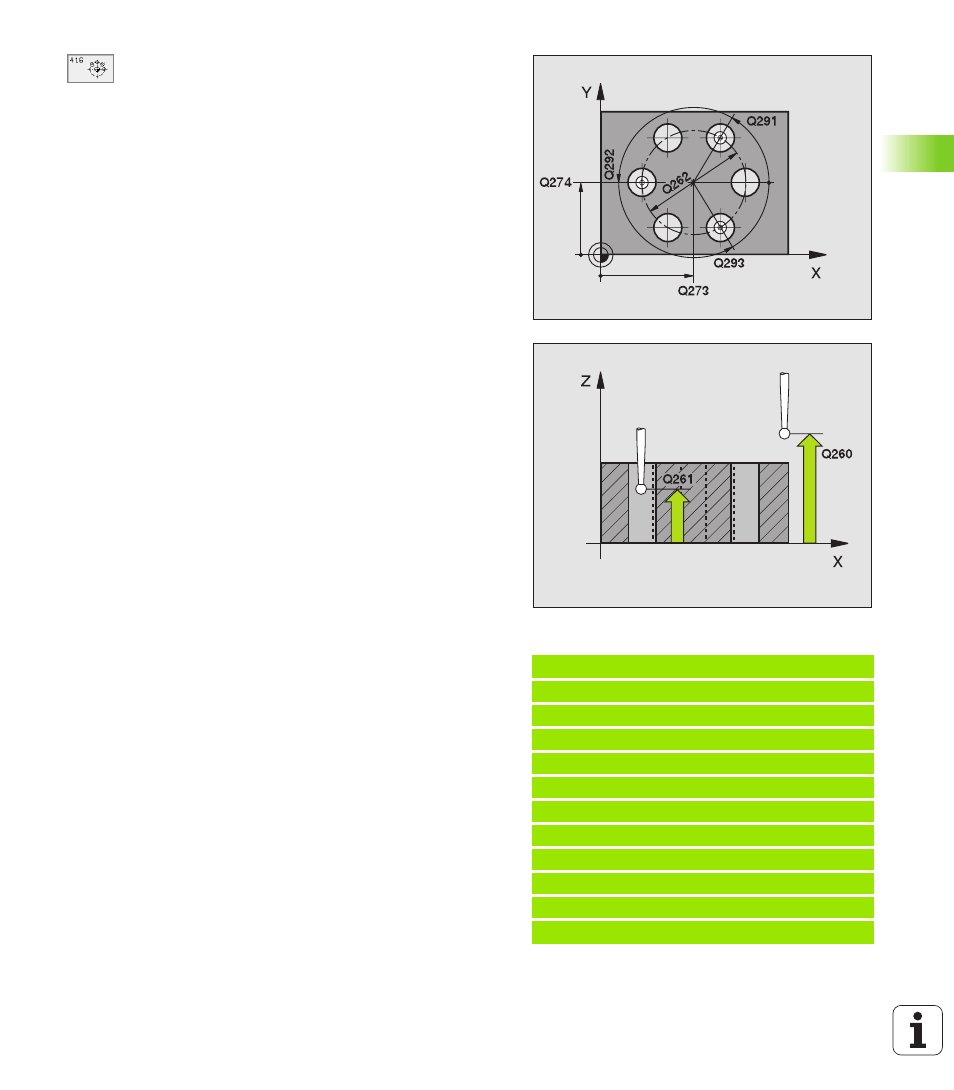

U U U U CENTRO 1º ASSE Q273 (in valore assoluto): centro del
cerchio di fori (valore nominale) nell'asse principale
del piano di lavoro
U U U U CENTRO 2º ASSE Q274 (in valore assoluto): centro del
cerchio di fori (valore nominale) nell'asse secondario
del piano di lavoro
U U U U DIAMETRO NOMINALE Q262: inserire il diametro
approssimativo del cerchio di fori. Più piccolo è il
diametro del foro, tanto più precisa deve essere la
programmazione del diametro nominale
U U U U ANGOLO 1ª FORATURA Q291 (in valore assoluto): angolo
in coordinate polari del centro del primo foro nel piano
di lavoro
U U U U ANGOLO 2ª FORATURA Q292 (in valore assoluto): angolo
in coordinate polari del centro del secondo foro nel
piano di lavoro
U U U U ANGOLO 3ª FORATURA Q293 (in valore assoluto): angolo
in coordinate polari del centro del terzo foro nel piano
di lavoro
U U U U ALTEZZA DI MISURA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore sul quale si esegue la
misurazione
U U U U ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (il dispositivo di
serraggio)
U U U U NR. ORIGINE NELLA TABELLA Q305: indicare il numero
nella Tabella origini nel quale il TNC deve
memorizzare le coordinate del centro del cerchio di
fori. Programmando Q305=0, il TNC imposta la
visualizzazione automaticamente in modo tale che la
nuova origine si trova al centro del cerchio di fori
U U U U NUOVA ORIGINE ASSE PRINCIPALE Q331 (in valore
assoluto): coordinata nell'asse principale, sul quale il
TNC deve impostare il centro del cerchio di fori
rilevato.
Impostazione di base = 0
U U U U NUOVA ORIGINE ASSE SECONDARIO Q332 (in valore
assoluto): coordinata nell'asse secondario, sul quale il
TNC deve impostare il centro del cerchio di fori
rilevato.
Impostazione di base = 0
Esempio: Blocchi NC
5 TC H P R OB E 4 1 6 O RI G IN E C E NT R O C ER C HI O F O RI
Q 27 3 =+ 5 0 ; CE N T RO 1º AS S E
Q 27 4 =+ 5 0 ; CE N T RO 2º AS S E
Q 26 2 =9 0 ; DI A M ET R O N OM I NA L E
Q 29 1 =+ 3 5 ; AN G O LO 1ª FO R AT U RA
Q 29 2 =+ 7 0 ; AN G O LO 2ª FO R AT U RA
Q 29 3 =+ 2 10 ; AN G O LO 3ª FO R AT U RA
Q2 6 1= - 5 ;A L TE Z ZA D I M IS U RA
Q2 6 0= + 20 ;A L TE Z ZA D I S IC U RE Z ZA
Q 30 5 =1 2 ; NR . IN TA B EL L A
Q 33 1 =+ 0 ; OR I G IN E
Q3 3 2= + 0 ;O R IG I NE
