14 2 Cicli di Tastatura nei modi operativi Manuale e Volantino elettronico
2
.2
C
a
li
br
a
z
ione
de
l
s
is
te
m
a
di
t
a
s
ta
tur
a
di
gi
ta
le Calibrazione del raggio efficace e
compensazione dell'offset centrale del tastatore
Di norma l´asse del tastatore non coincide esattamente con l´asse del
mandrino. La funzione di calibrazione rileva questo offset tra l'asse del
tastatore e l'asse del mandrino e lo compensa in via matematica.
Con questa funzione il TNC ruota il sistema di tastatura 3D di 180°. La
reotazione viene attivata mediante una funzione ausiliaria che il
Costruttore della macchina definisce nel parametro macchina 6160.
La misurazione dell'offset centrale del tastatore può essere eseguita
solo dopo la calibrazione del raggio efficace della sfera di tastatura.

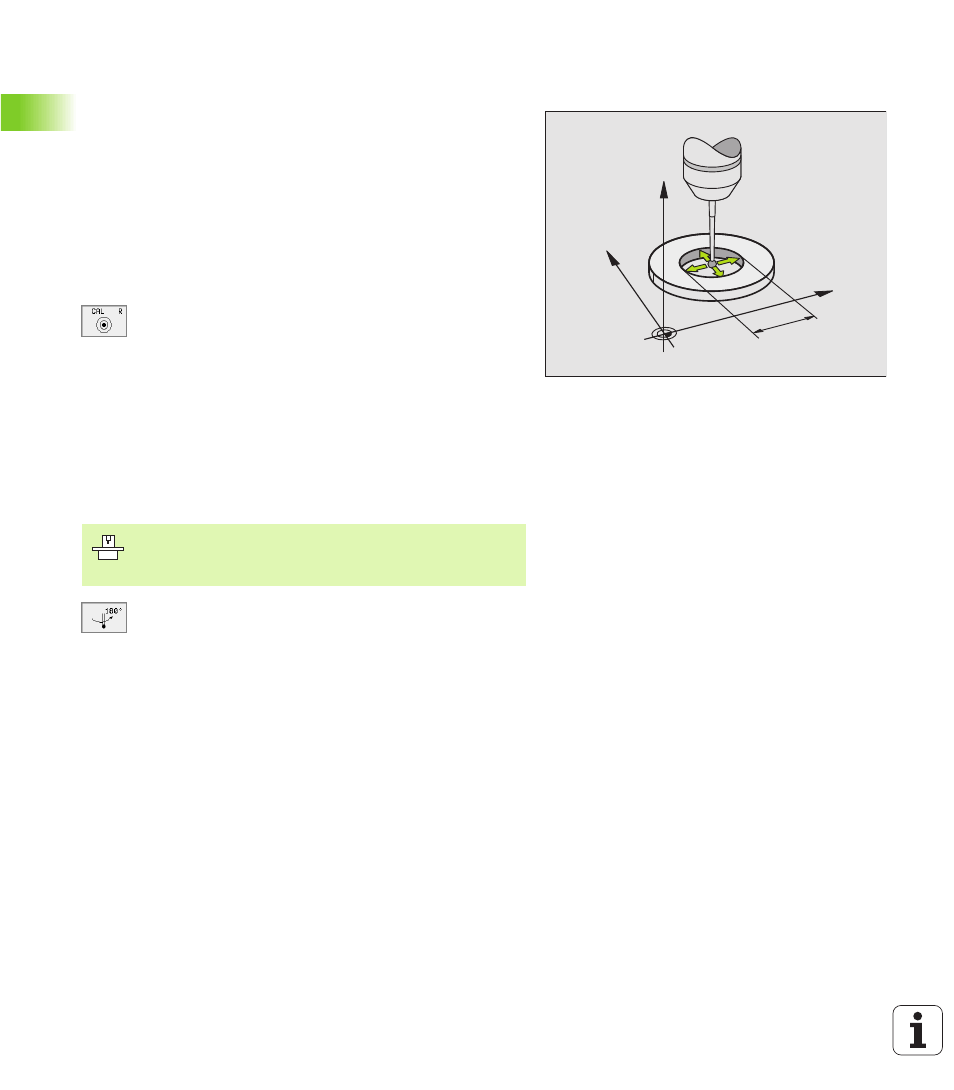

U U U U Nel modo operativo MANUALE posizionare la sfera di tastatura nel
foro dell'anello di regolazione
U U U U Selezione della funzione di calibrazione per il raggio
della sfera di tastatura e l'offset del tastatore:
premere il softkey CAL. R
U U U U Selezionare l'asse utensile, introdurre il raggio
dell'anello di regolazione
U U U U Tastatura: premere 4 volte il tasto esterno di START.
Il sistema di tastatura 3D tasterà una posizione del
foro in ogni direzione assiale e ne calcolerà il raggio
efficace della sfera di tastatura
U U U U Se si desidera terminare la funzione di calibrazione
premere il softkey END
U U U U Determinazione dell'offset centrale della sfera di
tastatura: premere il softkey 180°. Il TNC ruota il
tastatore di 180°
U U U U Tastatura: premere 4 volte il tasto esterno di START. Il
sistema di tastatura 3D tasta una posizione del foro in
ogni direzione assiale, determinando l'offset centrale
del tastatore
Y
X
Z
10
Per la determinazione dell'offset centrale il TNC deve
essere opportunamente predisposto dal Costruttore della
macchina. Consultare il Manuale della macchina!
