81 HEIDENHAIN TNC 310
6.5 T
raiet
to
rie – Coor
dinat
e polar
i

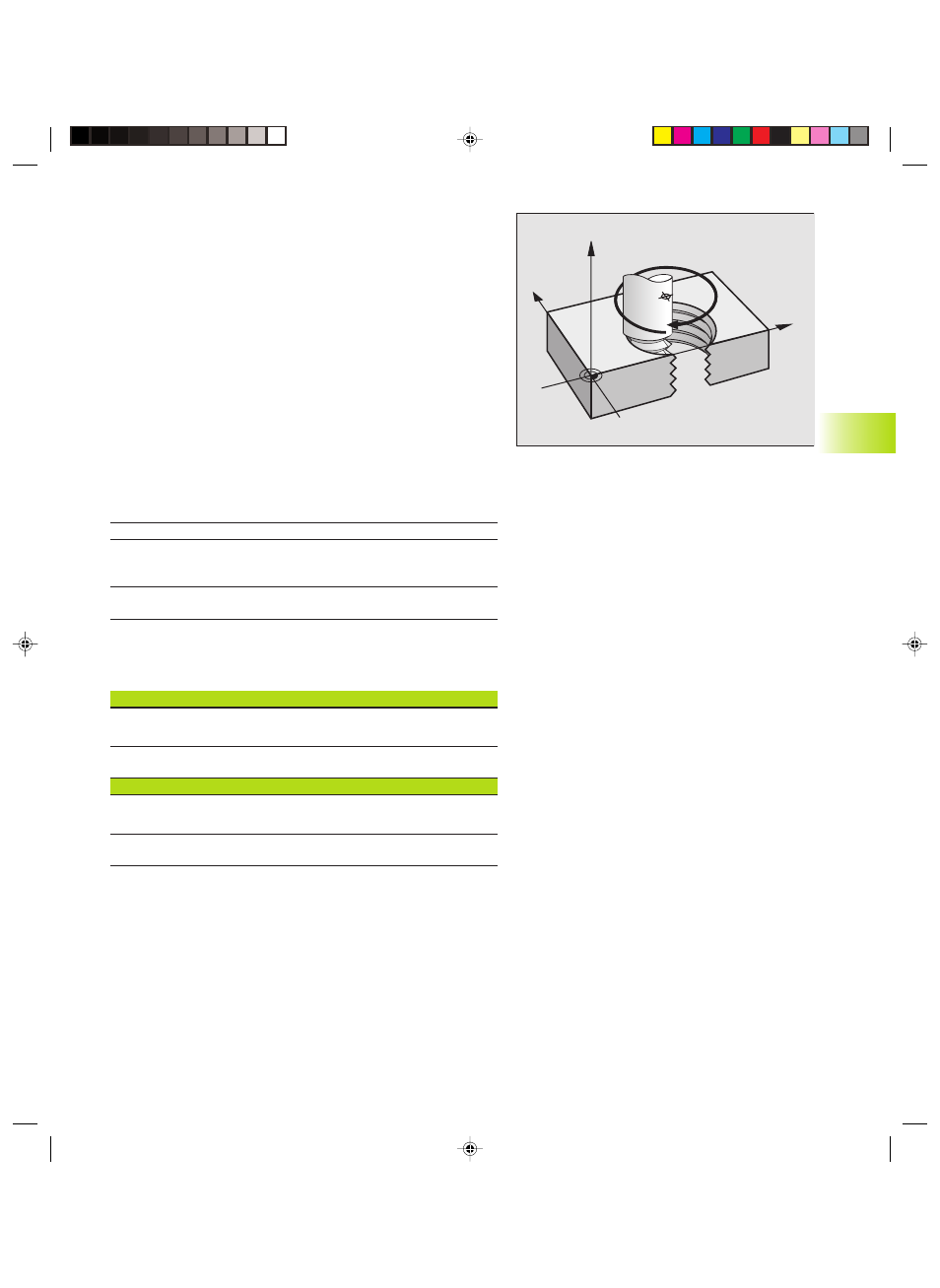

Linea elicoidale (Helix)
La traiettoria elicoidale viene generata dalla sovrapposizione di una
traiettoria circolare con una traiettoria lineare, perpendicolare alla
prima. La traiettoria circolare viene programmata come in un piano
principale.
Le traiettorie elicoidali possono essere programmate solo in
coordinate polari.
Impiego
■ Filettature interne ed esterne di grande diametro
■ Scanalature di lubrificazione
Calcolo della traiettoria elicoidale
Per la programmazione occorre il dato incrementale dell‘angolo
totale, per il quale l’utensile si sposta sulla traiettoria elicoidale,
nonché l’altezza totale della traiettoria elicoidale.
Per il calcolo della direzione di fresatura dal basso verso l’alto vale:
Y
X
Z
CC
Numero filetti n
Altezza totale h
Angolo totale
incrementale IPA
Coordinata di partenza Z
Numero filetti + anticipo filettatura
all’inizio e alla fine della filettatura
Passo P x numero filetti n
Numero filetti x 360° + angolo per
l'inizio della filettatura + angolo per
l'anticipo della filettatura
Passo P x (numero filetti +anticipo
filettatura all’inizio)
Forma della linea elicoidale
La tabella illustra la relazione tra la direzione di lavoro, il senso di
rotazione e la correzione del raggio per determinate traiettorie.
Interna Direzione Senso Correzione del raggio
Destrorsa Z+ DR+ RL
Sinistrorsa Z+ DR– RR
Destrorsa Z– DR– RR
Sinistrorsa Z– DR+ RL
Esterna
Destrorsa Z+ DR+ RR
Sinistrorsa Z+ DR– RL
Destrorsa Z– DR– RL
Sinistrorsa Z– DR+ RR
