22
3.1 Programmazione ed esecuzione di blocchi di posizionamento semplici
3 Posizionamento con inserimento manuale
3.1 Programmazione ed esecuzione di
blocchi di posizionamento semplici
Per le lavorazioni semplici o il preposizionamento dell‘utensile è
adatto il modo operativo POSIZIONAMENTO CON INSERIMENTO
MANUALE. In questo modo operativo è possibile introdurre un
breve programma nel formato testo in chiaro HEIDENHAIN e farlo
eseguire direttamente. Possono essere chiamati anche i cicli del
TNC. Il programma viene memorizzato nel file $MDI. Il
POSIZIONAMENTO CON INSERIMENTO MANUALE consente anche
l‘attivazione della visualizzazione di stato supplementare.
Selezionare il modo operativo
POSIZIONAMENTO CON INTRODUZIONE
MANUALE DATI. Programmare il file $MDI
liberamente
Avviare l‘esecuzione del programma: tasto
esterno START
Limitazioni:
Le seguenti funzioni non sono disponibili:
Correzione raggio utensile
- Grafica di programmazione
- Funzioni di tastatura programmabili
- Sottoprogrammi, Ripetizioni di blocchi di programma
- Funzioni di traiettoria CT, CR, RND e CHF
- Ciclo 12 PGM CALL

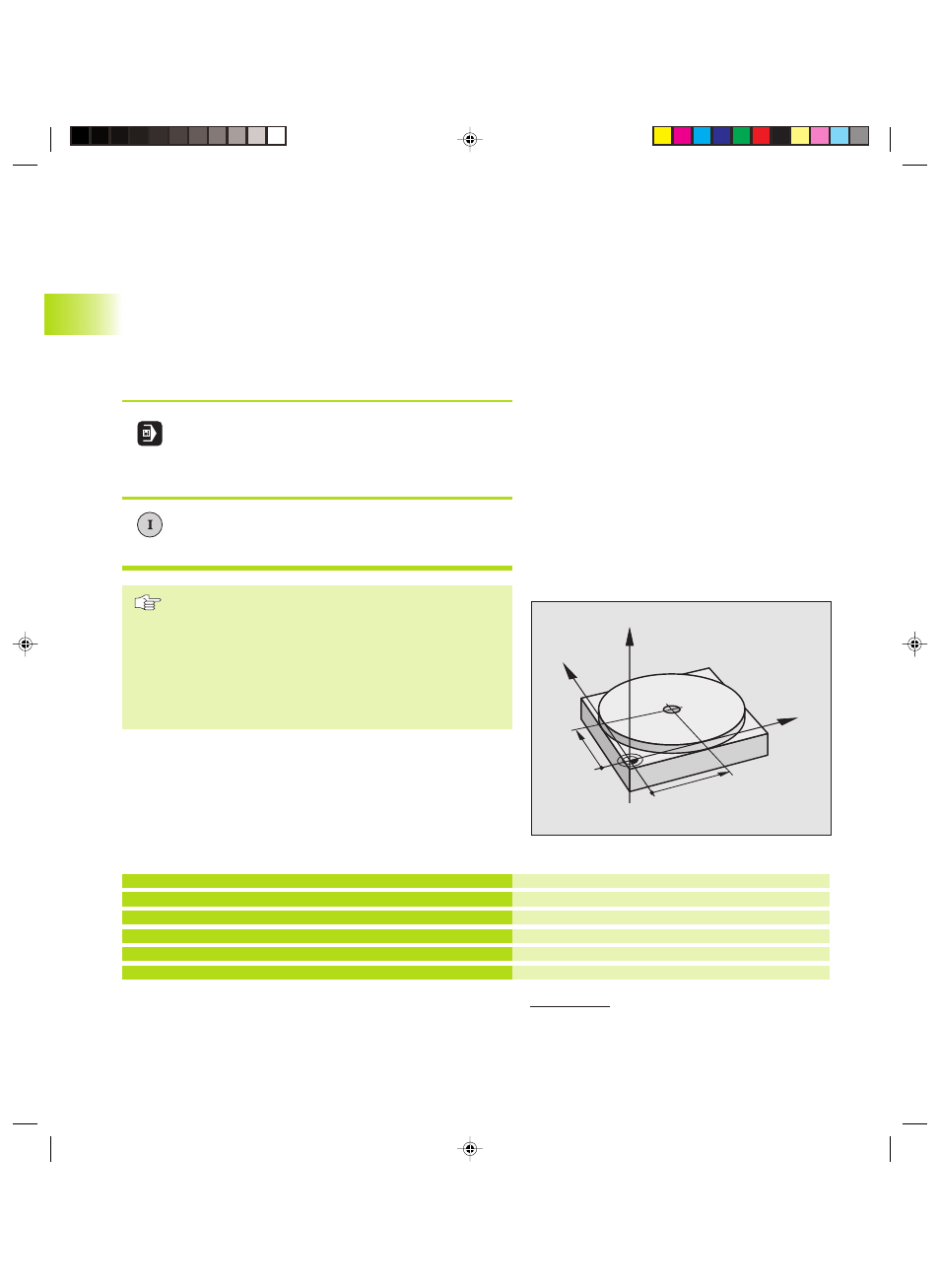

Esempio 1
In un singolo pezzo deve essere praticato un foro di 20 mm. Dopo il
serraggio del pezzo, l'allineamento e l'impostazione dell'origine il
foro può essere programmato con poche righe di programma.
Per prima cosa l‘utensile viene preposizionato con blocchi L (rette)
sopra il pezzo, ad una distanza di sicurezza di 5 mm sopra il foro.In
seguito il foro viene eseguito con il ciclo 1 FORATURA PROFONDA.
0 BEGIN PGM $MDI MM
1 TOOL DEF 1 L+0 R+5
2 TOOL CALL 1 Z S2000
3 L Z+200 R0 F MAX
4 L X+50 Y+50 R0 F MAX M3
Y
X
Z
50
50
Ut. = Utensile
Definizione ut.: utensile zero, raggio 5
Chiamata ut.: asse utensile Z,
Numero giri mandrino 2000 giri/min
Disimpegno ut. (FMAX = Rapido)
Pos. ut.con FMAX su foro,inserire mandrino
