97 HEIDENHAIN TNC 310

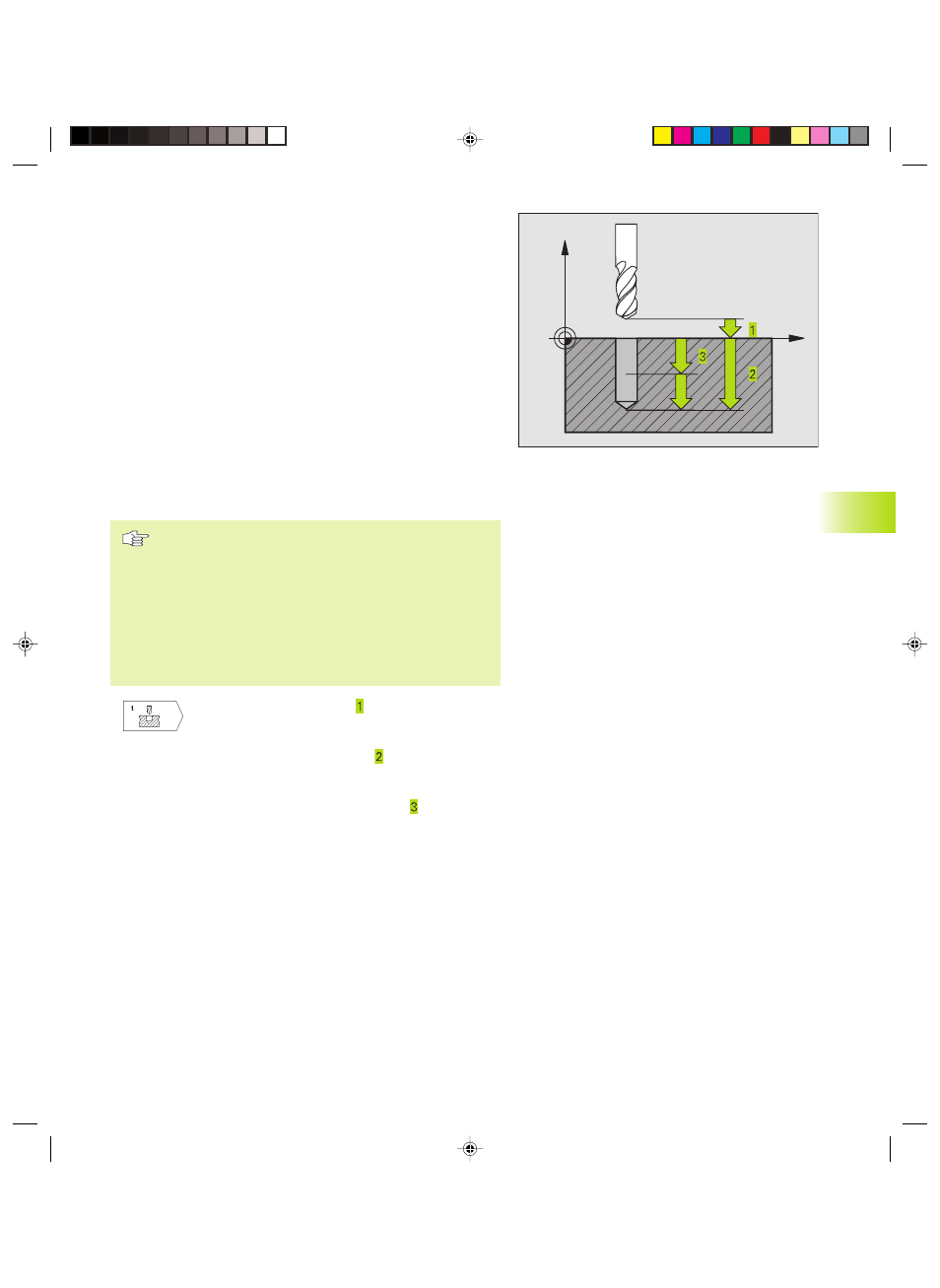

FORATURA PROFONDA (Ciclo 1)
1 L’utensile penetra con l’AVANZAMENTO F programmato dalla
posizione attuale fino alla prima PROFONDITA’ DI ACCOSTAMENTO
2 In seguito il TNC riporta l’utensile in rapido FMAX alla prima
PROFONDITA’ DI ACCOSTAMENTO, ridotta della distanza di
prearresto t.
3 La distanza di prearresto viene calcolata automaticamente:
■ Profondità di foratura fino a 30 mm: t = 0,6 mm
■ Profondità di foratura oltre 30 mm: t = prof. di foratura/50
distanza massima di prearresto: 7 mm
4 Successivamente l’utensile penetra con l’ AVANZAMENTO F
programmato di un ulteriore PROFONDITA’ DI ACCOSTAMENTO
5 Il TNC ripete questa sequenza (da 1 a 4) fino a raggiungere la
PROFONDITA’ DI FORATURA programmata
6 Dal fondo del foro il TNC ritira l’utensile, trascorsa la SOSTA per la
spoglia, con FMAX alla posizione di partenza
Da osservare:
Programmare un’istruzione di posizionamento sul punto
di partenza (centro del foro) nel piano di lavoro con
correzione del raggio R0.
Programmare l‘istruzione di posizionamento del punto di
partenza nell‘asse del mandrino (DISTANZA DI
SICUREZZA sopra la superficie del pezzo)
Il segno del parametro di ciclo ”Profondità” determina la
direzione della lavorazione.
ú DISTANZA DI SICUREZZA (incrementale):
distanza tra la punta dell‘utensile (pos. di partenza)
e la superficie del pezzo
ú PROFONDITA’ DI FORATURA (incrementale):
distanza tra la superficie del pezzo e il fondo del
foro (punta del cono di foratura)
ú PROFONDITA' DI ACCOSTAMENTO
(incrementale): quota dei singoli accostamenti
dell’utensile. Il TNC si porta in un unico passo fino
alla PROFONDITA’ quando:
■ La profondità di accostamento e la profondità di
foratura sono uguali
■ la profondità di accostamento è maggiore della
profondità di foratura
La PROFONDITA’ DI FORATURA non deve essere
un multiplo della PROFONDITA’ DI
ACCOSTAMENTO
8.2 Cicli di foratura
X
Z
ú TEMPO DI SOSTA in secondi:
tempo di permanenza dell'utensile
sul fondo del foro per eseguire la
spoglia
ú AVANZAMENTO F: Velocità di
avanzamento dell’utensile durante
la foratura in mm/min
