8 Programmazione: Cicli 122

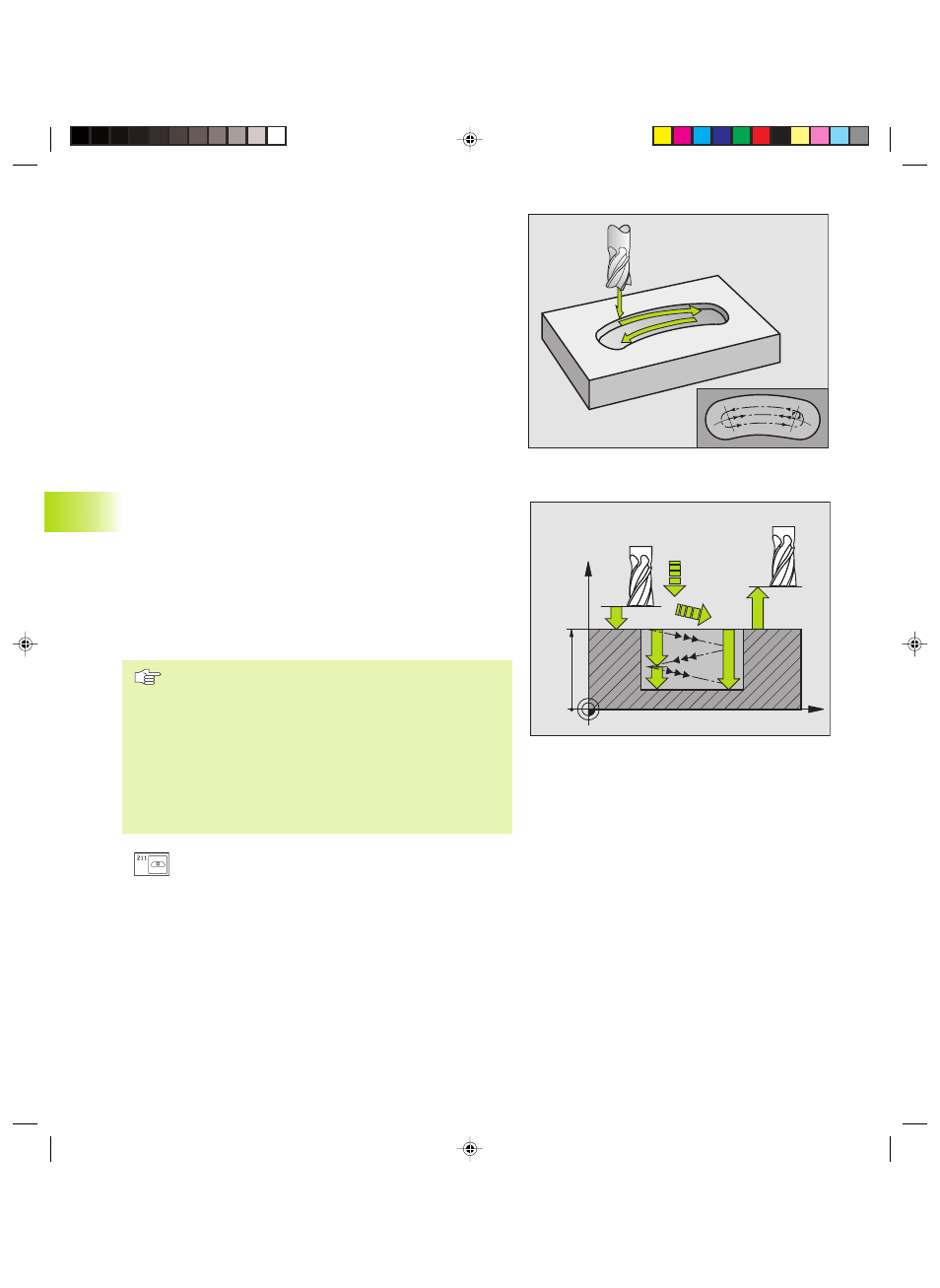

SCANALATURA CIRCOLARE (asola) con
penetrazione con pendolamento (Ciclo 211)
Sgrossatura
1 Il TNC posiziona in rapido l’utensile nell’asse del mandrino alla 2ª
DISTANZA DI SICUREZZA e successivamente al centro del
cerchio destro. Da qui il TNC posiziona l‘utensile alla DISTANZA DI
SICUREZZA programmata sopra la superficie del pezzo
2 L’utensile si porta con l’ AVANZAMENTO DI FRESATURA sulla
superficie del pezzo e da qui - penetrando obliquamente nel
materiale - fino all‘altra estremità della scanalatura
3 Successivamente l’utensile si riporta, di nuovo obliquamente
penetrando, al punto di partenza; questi passi (da 2 a 3) si
ripetono fino al raggiungimento della PROFONDITA‘ DI
FRESATURA programmata
4 Alla PROFONDITA’ DI FRESATURA l’utensile si sposta, eseguendo
una fresatura a spianare, all’altra estremità della scanalatura
Finitura
5 Dal centro della scanalatura il TNC avvicina l’utensile
tangenzialmente al profilo finito, con successiva fresatura
concorde del profilo (con M3). Il punto di partenza per la finitura si
trova al centro del cerchio destro.
6 Alla fine del profilo l’utensile si stacca tangenzialmente dallo
stesso
7 Successivamente l'utensile si porta in rapido FMAX alla DISTANZA
DI SICUREZZA e, se programmata alla 2° DISTANZA DI SICUREZZA
Da osservare:
Il segno del parametro PROFONDITA’ definisce la
direzione della lavorazione.
Scegliere una fresa con diametro non superiore alla
LARGHEZZA SCANALATURA e non inferiore a un terzo
della stessa.
Il diametro della fresa non deve essere inferiore alla
metà della lunghezza della scanalatura, altrimenti il TNC
non può far penetrare l’utensile con un movimento
alternato.
ú DISTANZA DI SICUREZZA Q200 (incrementale):
distanza tra la punta dell’utensile e la superficie del
pezzo
ú PROFONDITA’ Q201 (incrementale): distanza tra la
superficie del pezzo e il fondo della scanalatura
ú AVANZAMENTO FRESATURA Q207: velocità di sposta-
mento dell’utensile durante la fresatura in mm/min
ú PROFONDITA’ DI ACCOSTAMENTO Q202
(incrementale): quota complessiva alla quale l’utensile
nell'asse del mandrino viene accostato con moto
alternato
8.3 Cicli per la fr
esat
ur
a di tasc
he,
isole e scanalat
ur
e
X
Z
Q200
Q207
Q202
Q203
Q204
Q201
