8 Programmazione: Cicli 118
Da osservare:
Il segno del parametro PROFONDITA’ definisce la
direzione della lavorazione.
Se si desidera rifinire l’isola dal pieno utilizzare frese con
tagliente frontale a taglio centrale (DIN 844), inserire per
l' AVANZAMENTO IN PROFONDITA’ un valore piccolo.

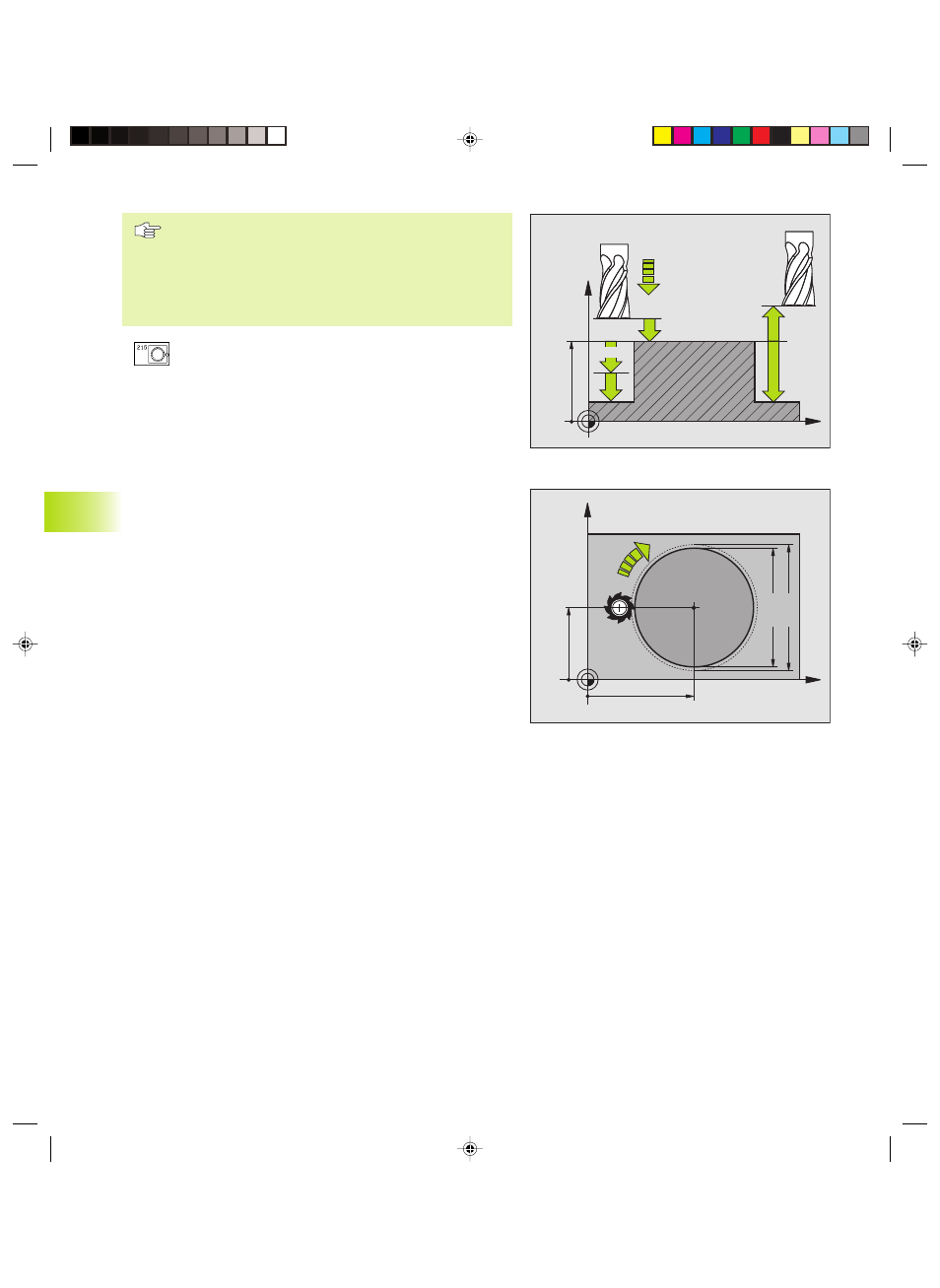

ú DISTANZA DI SICUREZZA Q200 (incrementale):
distanza tra la punta dell’utensile e la superficie del
pezzo
ú PROFONDITA’ Q201 (incrementale): distanza tra
superficie pezzo e fondo dell’isola
ú AVANZAMENTO IN PROFONDITA’ Q206: velocità
dell’utensile in mm/min nello spostamento alla
PROFONDITA‘ . Per la penetrazione nel materiale
inserire un valore basso; penetrando nel vuoto
inserire un valore più alto
ú PROFONDITA’ DI ACCOSTAMENTO Q202
(incrementale): quota dei singoli accostamenti
dell’utensile; inserire un valore maggiore di 0
ú AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell’utensile durante la fresatura in
mm/min
ú COORD. SUPERFICIE PEZZO Q203 (assoluto):
coordinata della superficie del pezzo
ú 2ª DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata dell’asse del mandrino che esclude una
collisione tra l’utensile e il pezzo (il dispositivo di
serraggio)
ú CENTRO 1º ASSE Q216 (assoluto): centro dell‘isola
nell‘asse principale nel piano di lavoro
ú CENTRO 2º ASSE Q217 (assoluto): centro dell’isola
nell’asse secondario nel piano di lavoro
ú DIAMETRO DEL PEZZO Q222: diametro dell’isola
prelavorata. Il diametro del pezzo grezzo deve essere
maggiore del diametro del pezzo finito
ú DIAMETRO DEL PEZZO FINITO Q223: diametro
dell’isola finita. Il diametro del pezzo finito deve
essere minore del diametro del pezzo grezzo
8.3 Cicli per la fr
esat
ur
a di tasc
he,
isole e scanalat
ur
e
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
X
Y
Q223
Q217
Q216
Q207
Q222
