76 6 Programmazione: Programmazione profili

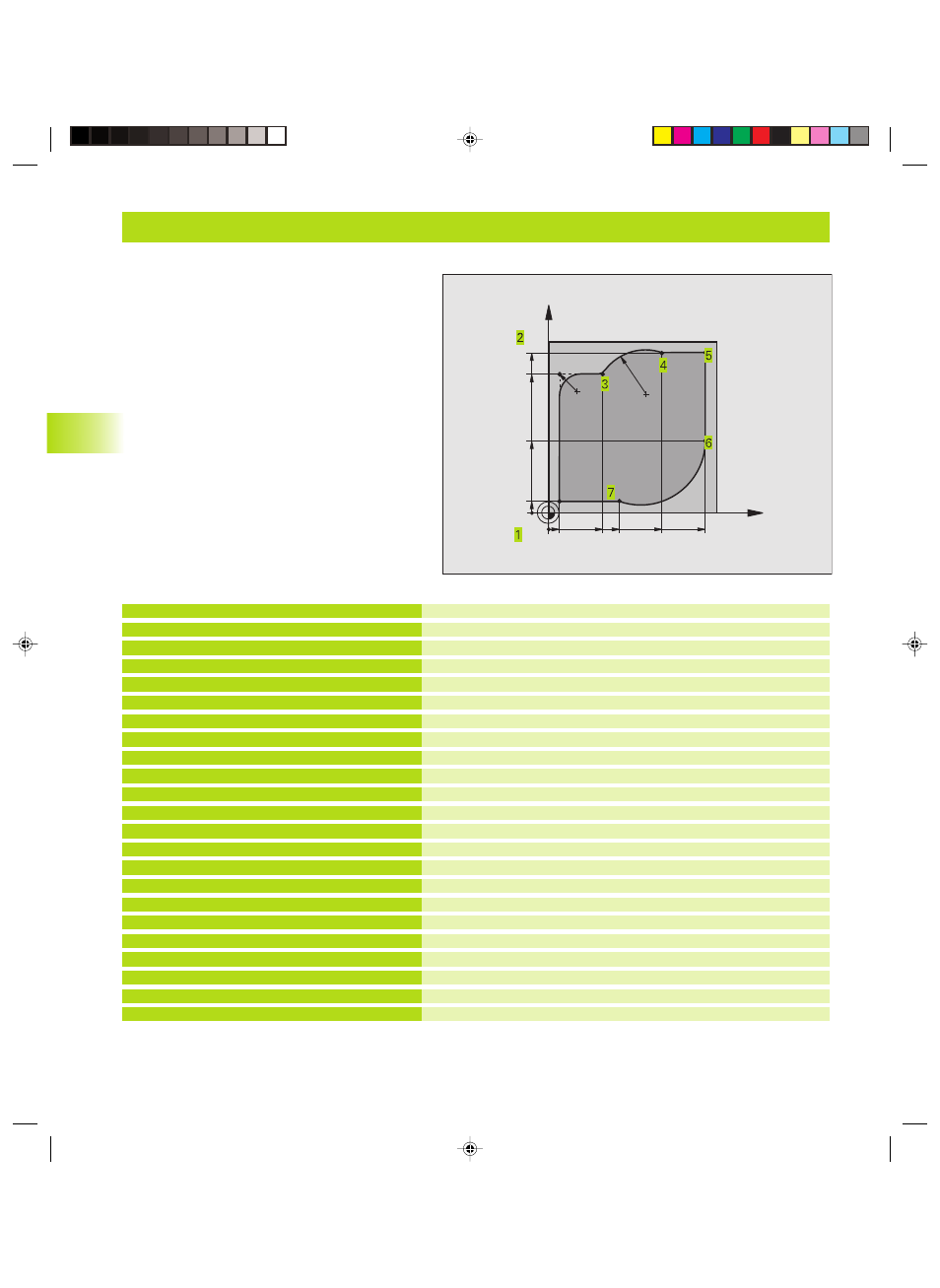

Esempio: Traiettorie circolari con coordinate cartesiane
6.4 T
raiet
to
rie – Coor
dinat
e car
tesiane
Esempio: Traiettorie circolari con coordinate cartesiane
0 BEGIN PGM 20 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10
4 TOOL CALL 1 Z S4000
5 L Z+250 R0 F MAX
6 L X-20 Y-20 R0 F MAX
7 L Z-5 R0 F1000 M3
8 L X+5 Y+5 RL F300
9 RND R2
10 L Y+85
11 RND R10 F150
12 L X+30
13 CR X+70 Y+95 R+30 DR-
14 L X+95
15 L Y+40
16 CT X+40 Y+5
17 L X+5
18 RND R2
19 L X-20 Y-20 R0 F1000
20 L Z+250 R0 F MAX M2
21 END PGM 20 MM
Definizione pezzo grezzo per la simulaz. grafica della lavorazione
Definizione dell’utensile nel programma
Chiamata utensile con asse mandrino e nr. giri mandrino
Disimpegno utensile sull‘asse mandrino con rapido FMAX
Preposizionamento dell’utensile
Posizionamento alla profondità di lavorazione con F = 1000 mm/min
Posizionamento sul punto 1 del profilo
Avvicinamento raccordato su traiettoria circolare con R=2 mm
Punto 2: prima retta per lo spigolo 2
Inserimento raggio con R = 10 mm, avanzamento: 150 mm/min
Posizionamento sul punto 3: punto di partenza del cerchio con CR
Pos. sul punto 4: Punto finale del cerchio con CR, raggio 30 mm
Posizionamento sul punto 5
Posizionamento sul punto 6
Posizionamen.sul punto 7: punto finale del cerchio, arco di cerchio
con raccordo tangenziale al punto 6, calcolo aut. del raggio
Posizionamento sull’ultimo punto 1 del profilo
Distacco raccordato su traiettoria circolare con R=2 mm
Disimpegno utensile nel piano di lavoro
Disimpegno utensile nell‘asse mandrino, fine del programma
X
Y
95 5
95
5
85
40
40 30 70
R10
R30
