207 HEIDENHAIN TNC 310
X
Y
X+ X–
Y+
Y–

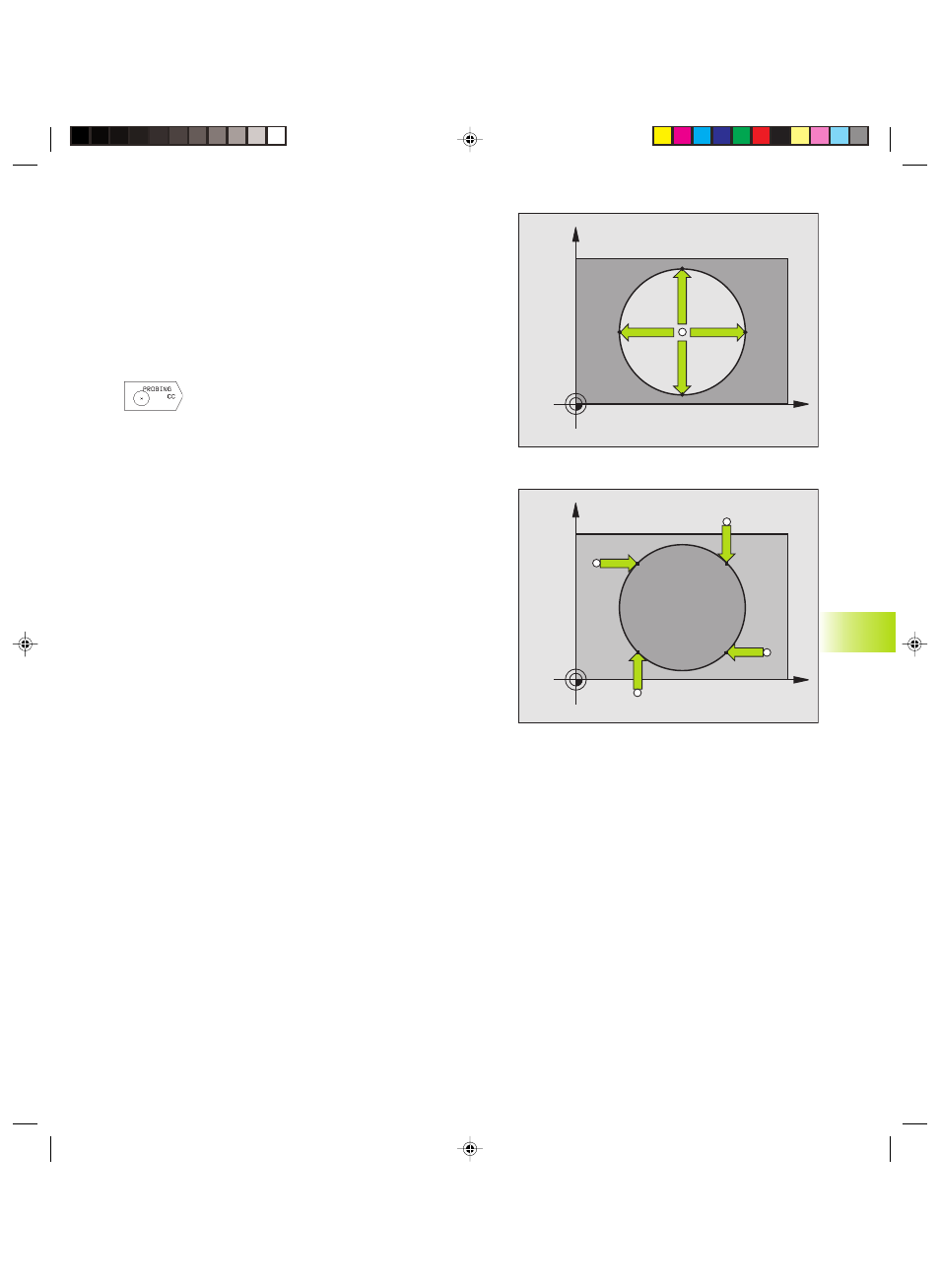

Centro del cerchio quale origine
I centri di fori, tasche circolari, cilindri pieni, perni, isole circolari ecc.
possono essere definiti quali origine.
Cerchio interno:
Il TNC tasta automaticamente la parete circolare interna nelle 4
direzioni assiali.
In caso di cerchi interrotti (archi di cerchio) la scelta della direzione di
tastatura è libera.
ú Posizionare la sfera di tastatura approx. al centro del cerchio
ú Selezione della funzione di tastatura: premere il
softkey TASTARE CC
ú Tastatura: premere 4 volte il tasto START NC. Il
tastatore tasterà uno dopo l’altro 4 punti sulla
parete circolare interna
ú Se si desidera lavorare con misurazione dell’offset
centrale (possibile solo su macchine con
orientamento del mandrino, in funzione
dell’impostazione dell‘MP6160) premere il softkey
180° e tastare nuovamente 4 punti sulla parete
circolare interna
ú Senza misurazione dell’offset centrale: premere
END
ú ORIGINE: introdurre nella finestra del menu
entrambe le coordinate del centro del cerchio e
confermarle con il tasto ENT
ú Conclusione della funzione di tastatura: premere
END
Cerchio esterno:
ú Posizionare la sfera di tastatura all’esterno del cerchio, vicino al
primo punto da tastare
ú Selezione direzione di tastatura: mediante il relativo softkey
ú Tastatura: premere il tasto START NC
ú Ripetere la tastatura per i restanti 3 punti. Vedere figura al centro a
destra.
ú Introdurre le coordinate dell’origine e confermarle con ENT
A tastatura terminata il TNC visualizzerà le coordinate attuali del
centro del cerchio e il raggio del cerchio PR.
X
Y
X+
X–
Y+
Y–
12.2 Det
er
minazione dell'or
igine con il sist
ema di tastat
ur
a 3D
