161 HEIDENHAIN TNC 310
1
0.2 F
amiglie di modelli - par
ametr
i Q in luog
o di v
alor
i numer
ici
Chiamata delle funzioni parametriche Q
Durante l’inserimento di un programma di lavorazione premere il
softkey FUNZIONI PARAMETRICHE. Il TNC visualizzerà i seguenti
softkey:
Il TNC visualizzerà i seguenti softkey:
Gruppo funzioni Softkey
Funzioni aritmetiche di base
Funzioni trigonometriche
Decisioni se/allora, salta
Altre funzioni
Introduzione diretta di formule
10.2 Famiglie di modelli - parametri Q in
luogo di valori numerici
Con la funzione parametrica Q FN0: ASSEGNAZIONE si assegnano ai
parametri Q dei valori numerici. Nel programma di lavorazione invece
si inserisce un parametro Q in luogo del valore numerico.
Esempi di blocchi NC
15 FN0: Q10 = 25 Assegnazione:
... Q10 riceve il valore 25
25 L X +Q10 corrispondente a L X +25
Per famiglie di modelli si programmano, p. es., le quote
caratteristiche del pezzo con dei parametri Q.
Nella successiva lavorazione dei singoli pezzi viene assegnato ad ogni
parametro un determinato valore numerico.

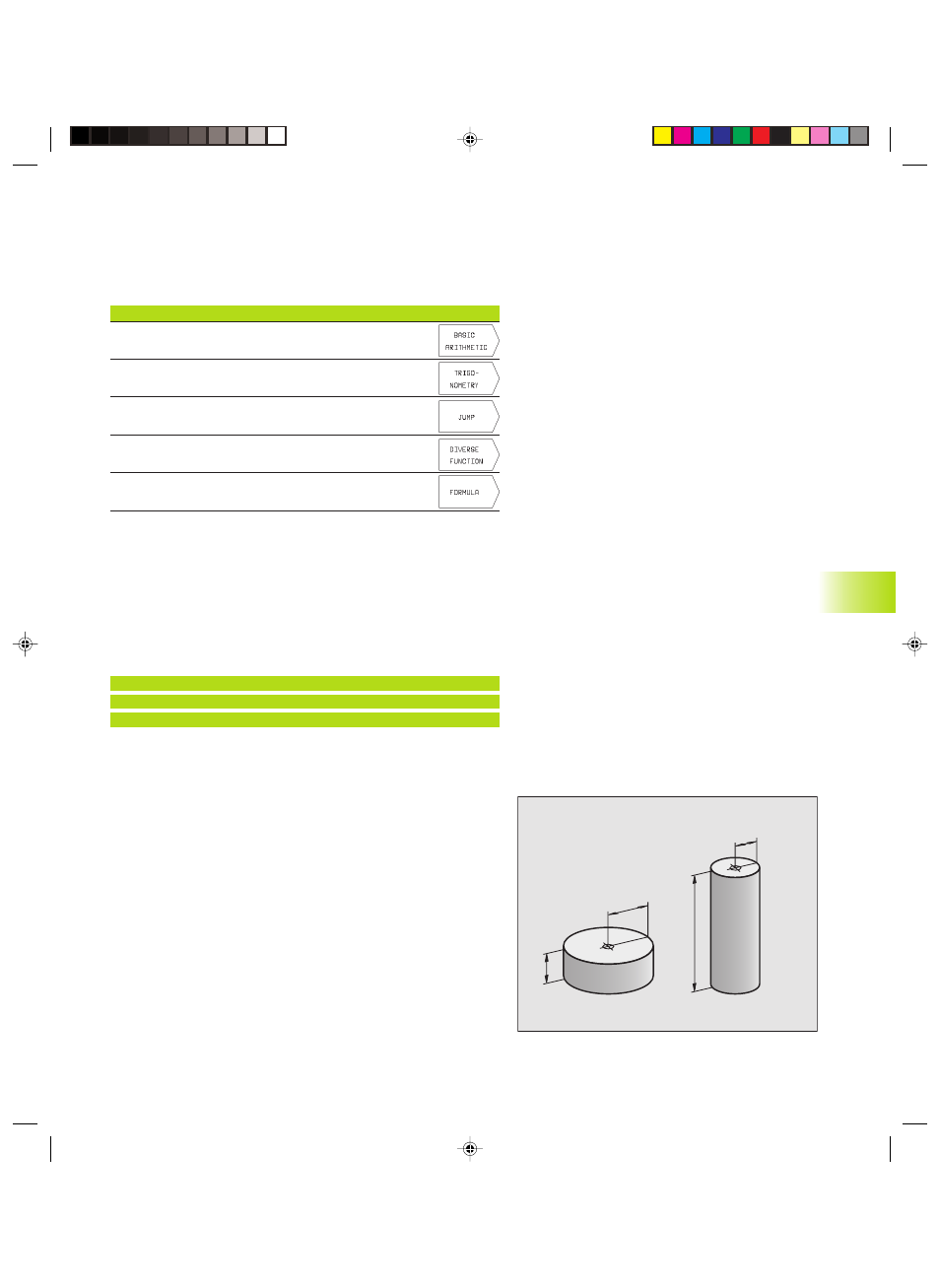

Esempio
Cilindri con parametri Q
Raggio del cilindro R = Q1
Altezza cilindro H = Q2
Cilindro Z1 Q1 = +30
Q2 = +10
Cilindro Z2 Q1 = +10
Q2 = +50
Z1
Q1
Q2
Z2
Q1
Q2
