63 HEIDENHAIN TNC 310
X
Y
10
20
P
A
RR
P
S
R0
P
H
RR
RR
40 10
CCA=
180°
R10
35
20
Avvicinamento di P
S
senza corr. del raggio
P
A
con corr. raggio. RR, Raggio R=10
Punto finale del primo elemento di profilo
Successivo elemento di profilo

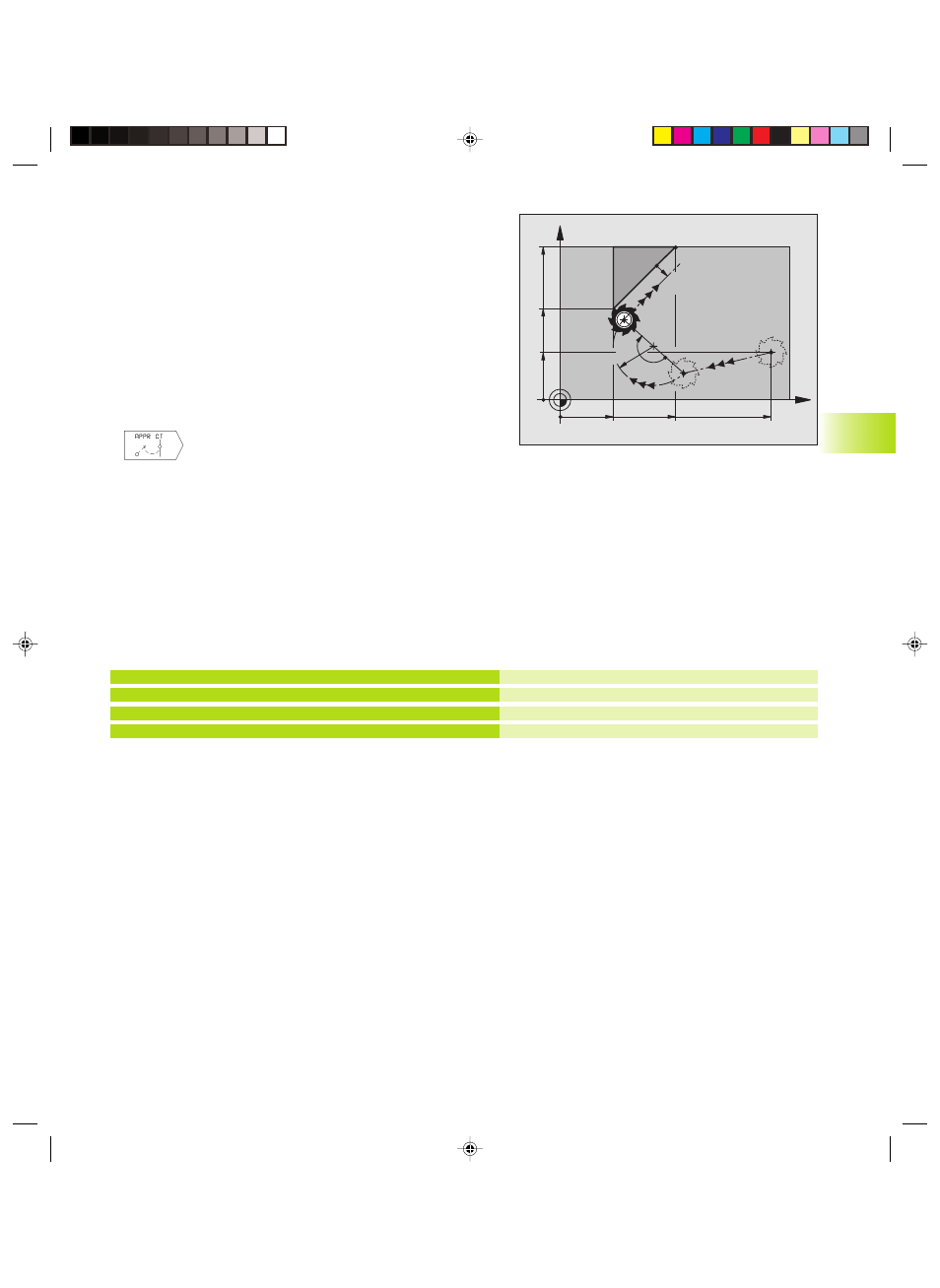

Avvicinamento su una traiettoria circolare con
raccordo tangenziale: APPR CT
Il TNC porta l’utensile lungo una retta dal punto di partenza P
S
al punto ausiliario P
H
. Da lì l’utensile si porta, su una traiettoria
circolare con raccordo tangenziale al primo elemento di profilo, sul
primo punto del profilo P
A
.
La traiettoria circolare da P
H
a P
A
è definita dal raggio R e dall’angolo
al centro CCA. Il senso di rotazione della traiettoria circolare è
definito dall‘andamento del primo elemento del profilo.
ú Funzione di traiettoria qualsiasi: posizionamento sul punto di
partenza P
S
ú Aprire il dialogo con il tasto APPR/DEP e il softkey APPR CT
ú COORDINATE del primo punto del profilo P
A
ú ANGOLO AL CENTRO CCA della traiettoria circolare
■ Inserire CCA solo con segno positivo
■ Valore di immissione massimo 360°
ú RAGGIO R della traiettoria circolare
■ Avvicinamento sul lato del pezzo definito dalla
correzione del raggio:
inserire R con segno positivo
■ Avvicinamento dal lato del pezzo:
inserire R con segno negativo
ú CORR. RAGGIO RR/RL per la lavorazione
Esempi di blocchi NC
7 L X+40 Y+10 R0 FMAX M3
8 APPR CT X+10 Y+20 Z-10 CCA180 R+10 RR F100
9 L X+20 Y+35
10 L ...
6.3 A
vvicinament
o e distacco a/da un pr
ofilo
