Da osservare:
Il TNC posiziona prima l’utensile nel piano di lavoro,
partendo dalla posizione attuale, e poi nell’asse del
mandrino sul punto di partenza 1.
L’utensile deve essere preposizionato in modo tale da
escludere qualsiasi collisione con il pezzo o i dispositivi
di serraggio.
ú
PUNTO DI PARTENZA 1º ASSE Q225 (assoluto):
coordinata del punto MIN della superficie da
spianare nell’asse principale del piano di lavoro
ú
PUNTO DI PARTENZA 2º ASSE Q226 (assoluto):
coordinata del punto MIN della superficie da
spianare nell’asse secondario del piano di lavoro
ú
PUNTO DI PARTENZA 3º ASSE Q227 (assoluto):
altezza nell’asse del mandrino alla quale si esegue
la spianatura
ú
LUNGHEZZA 1º LATO Q218 (incrementale):
lunghezza della superficie da spianare nell’asse
principale del piano di lavoro, riferita al PUNTO DI
PARTENZA 1º ASSE
ú
LUNGHEZZA 2° LATO Q219 (incrementale):
lunghezza della superficie da spianare nell'asse
principale del piano di lavoro, riferita al PUNTO DI
PARTENZA 2. asse
ú
NUMERO DEI TAGLI Q240: numero delle linee in
cui il TNC deve spostare l’utensile nel senso della
larghezza
ú
AVANZAMENTO IN PROFONDITA’ Q206: velocità
dell‘utensile nello spostamento dalla DISTANZA DI
SICUREZZA alla profondità di fresatura in mm/min
ú
AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell’utensile durante la fresatura in
mm/min
ú
AVANZAMENTO TRASVERSALE Q209: velocità
dell’utensile nello spostamento alla linea
successiva in mm/min; procedendo
trasversalmente nel materiale, Q209 deve essere
inferiore a Q207; procedendo trasversalmente
nello spazio libero, Q209 può essere maggiore di
Q207
ú
DISTANZA DI SICUREZZA Q200 (incrementale):
distanza tra la punta dell’utensile e la profondità di
fresatura per il posizionamento all’inizio e alla fine
del ciclo

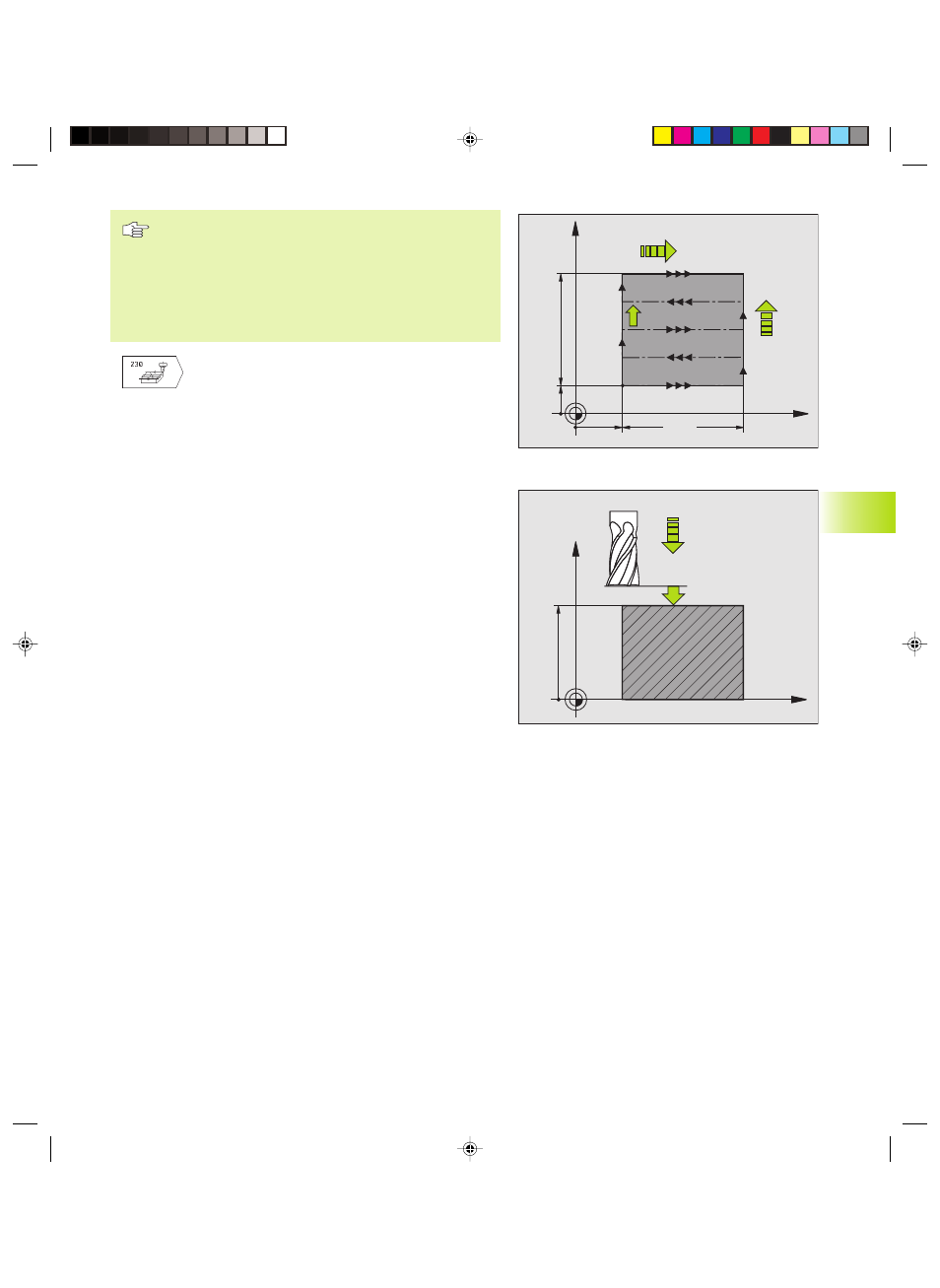

8.5 Cicli di spianatura
X
Z
Q200
Q227
Q206
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
