77 HEIDENHAIN TNC 310
6.4 T
raiet
to
rie – Coor
dinat
e car
tesiane

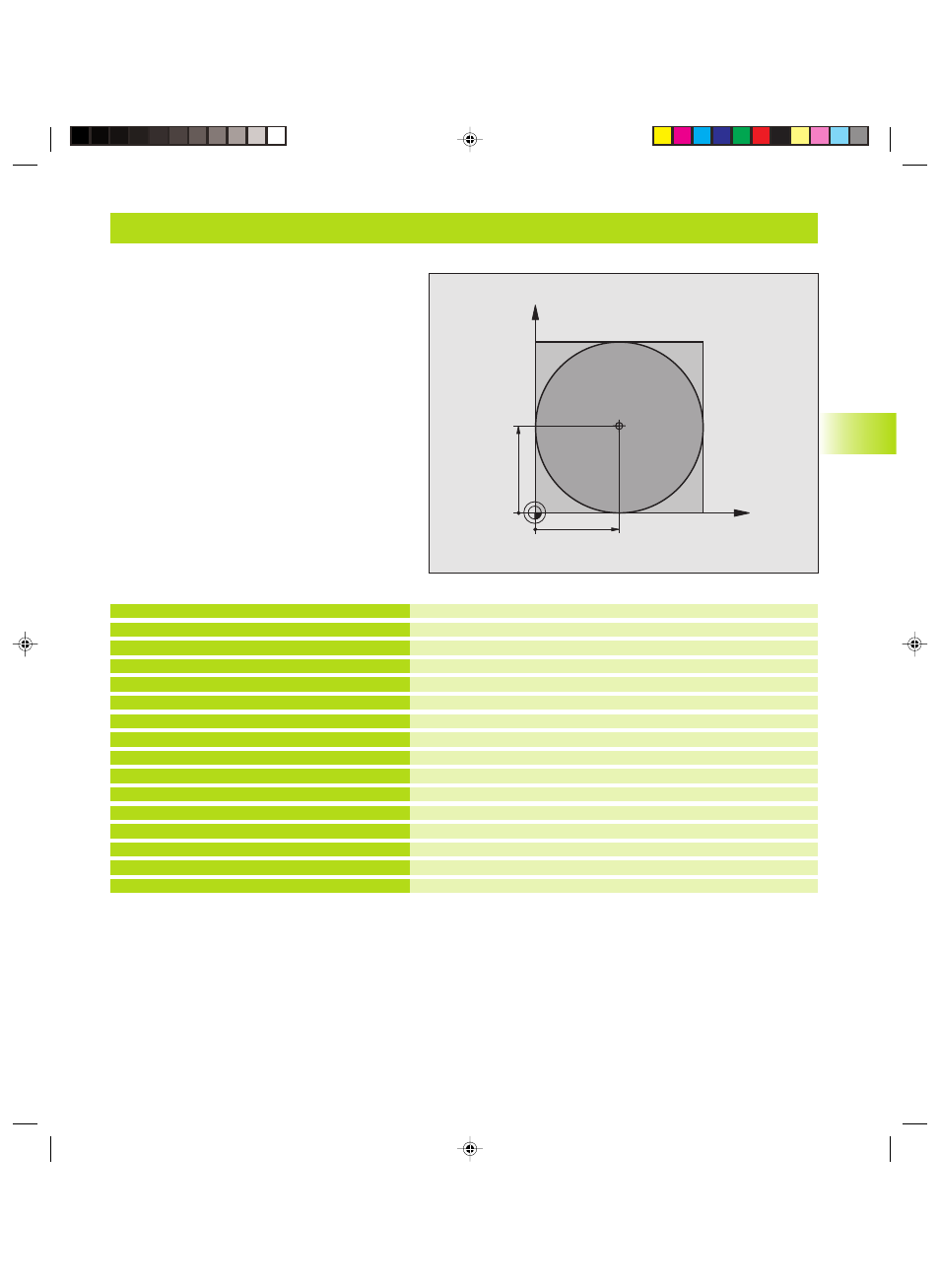

Esempio: Cerchio pieno con coordinate cartesiane
6.4 T
raiet
to
rie – Coor
dinat
e car
tesiane
Esempio: Cerchio intero con coordinate cartesiane
0 BEGIN PGM 30 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+12,5
4 TOOL CALL 1 Z S3150
5 CC X+50 Y+50
6 L Z+250 R0 F MAX
7 L X-40 Y+50 R0 F MAX
8 L Z-5 R0 F1000 M3
9 L X+0 Y+50 RL F300
10 RND R2
11 C X+0 DR-
12 RND R2
13 L X-40 Y+50 R0 F1000
14 L Z+250 R0 F MAX M2
15 END PGM 30 MM
Definizione pezzo grezzo
Definizione utensile
Chiamata utensile
Definizione centro del cerchio
Disimpegno utensile
Preposizionamento dell’utensile
Posizionamento alla profondità di lavorazione
Posizionamento sul punto di partenza della traiettoria circolare
Avvicinamento raccordato su traiettoria circolare con R=2 mm
Posizionamento sul punto finale del cerchio (= punto di partenza)
Distacco raccordato su traiettoria circolare con R=2 mm
Disimpegno utensile nel piano di lavoro
Disimpegno utensile nell‘asse mandrino, fine del programma
X
Y
50
50
CC
